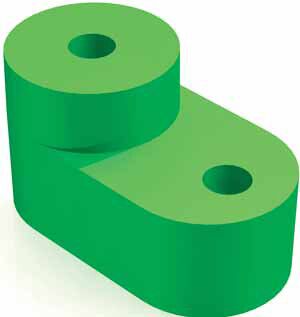

Изолятор угловой для установки нулевой шины | 32255DEK DEKraft APC

Изолятор угловой для нулевой шины ИУ101-10 от DEKraft - это надежный элемент для фиксации и изоляции нулевых шин в распределительных щитах. Применяется в системах с номинальным током до 125 А, обеспечивает безопасное расположение шин на монтажной плате или DIN-рейке.

Назначение и область применения

Изолятор угловой для нулевой шины ИУ101-10 предназначен для механического крепления и электроизоляции нулевых шин в электрораспределительных устройствах. Подходит для установки на монтажную плату или DIN-рейку 35 мм. Используется в щитах автоматики, освещения, промышленного оборудования и жилых домах, где требуется четкая изоляция нулевого провода от корпуса и других токоведущих частей.

Технические характеристики

• Номинальный ток: 125 А
• Материал: полипропилен - устойчив к химическим воздействиям, не горюч, сохраняет форму при температурных колебаниях
• Расстояние между шинами: 20 мм - обеспечивает достаточную изоляционную длину для предотвращения пробоя
• Цвет: зеленый - стандартизирован для идентификации нулевых проводников согласно требованиям ГОСТ и IEC
• Способ монтажа: через монтажную плату - крепление осуществляется болтами или заклепками
• Тип крепления шины: по центру - равномерное распределение нагрузки, исключает перекос
• Соответствие нормативам: ТР ТС 004/2011 - соответствует требованиям безопасности ЕАЭС для низковольтного оборудования

Совместимость и монтаж

Изолятор ИУ101-10 совместим со всеми стандартными нулевыми шинами, имеющими центральное крепление. Устанавливается на монтажную плату с помощью отверстий под крепеж. Для монтажа на DIN-рейку необходимо использовать переходные кронштейны - сам изолятор не имеет зацепов для рейки. Расстояние между крепежными отверстиями рассчитано под стандартные размеры шин. Не требует специальных инструментов - достаточно отвертки и метизов M3–M4.

Безопасность и стандарты

Изолятор ИУ101-10 сертифицирован по ТР ТС 004/2011, что гарантирует соответствие требованиям безопасности для оборудования, работающего при напряжении до 1000 В переменного тока. Материал - полипропилен - не выделяет токсичных веществ при нагреве и не поддерживает горение. Цветовая маркировка (зеленый) соответствует правилам идентификации PEN-проводников и нулевых шин.

Преимущества

• Высокая механическая прочность материала - выдерживает вибрации и ударные нагрузки
• Стабильные изоляционные свойства при изменении температуры и влажности
• Зеленый цвет ускоряет диагностику и снижает риск ошибок при обслуживании
• Простой монтаж без необходимости доработки - готов к использованию сразу после установки
• Совместим с продукцией DEKraft и другими производителями, использующими стандартные габариты шин

Ограничения применения

Не предназначен для работы при температурах выше +85 C - возможна деформация полипропилена. Не рекомендуется применять в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами. Не используется как самостоятельный крепеж для DIN-рейки - требует дополнительных адаптеров. Нельзя применять для фазных шин - цветовая маркировка и назначение строго для нулевых проводников.

Примеры использования

• Фиксация нулевой шины в бытовом щите этажного распределительного пункта
• Установка в промышленном щите управления насосной станцией
• Монтаж в распределительных щитах объектов ЖКХ, офисных зданий и торговых центров
• Интеграция в системы автоматического ввода резерва (АВР) для изоляции N-провода

Практические советы

• Перед монтажом проверьте посадочные отверстия на шине - они должны точно совпадать с положением крепежных отверстий в изоляторе ИУ101-10
• При использовании на монтажной плате используйте шайбы и гайки с антикоррозийным покрытием - особенно в помещениях с высокой влажностью
• Не затягивайте крепеж слишком сильно - это может вызвать трещины в полипропилене
• При замене старых изоляторов - выбирайте аналоги с таким же расстоянием между шинами (20 мм) и типом крепления
• Изолятор ИУ101-10 от DEKraft можно комбинировать с другими изделиями серии ИД-101 - все элементы имеют одинаковые габариты и стандарты сборки
