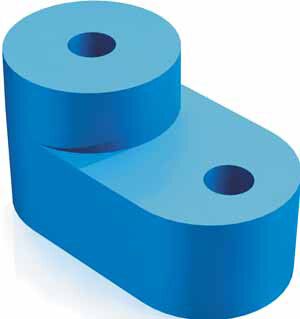

Изолятор угловой для установки нулевой шины | 32253DEK DEKraft APC

Изолятор угловой для установки нулевой шины синий ИУ-101 от DEKraft - это надёжный элемент для фиксации и изоляции нулевой шины в распределительных щитах. Продукт соответствует требованиям ТР ТС 004/2011, изготовлен из полипропилена и предназначен для монтажа на плату или DIN-рейку. Артикул 32253dek обеспечивает точную совместимость с сериями ИД-101.

Назначение и область применения

Изолятор угловой для установки нулевой шины синий ИУ-101 используется для безопасного крепления нулевых шин в электрораспределительных устройствах. Он предотвращает случайное замыкание шины на заземлённые части корпуса или металлические элементы щита. Подходит для монтажа в силовых щитах жилых, коммерческих и промышленных объектах, где требуется чёткая изоляция нулевого провода. Особенно эффективен в условиях высокой плотности компоновки - например, в модульных щитах с множеством автоматических выключателей.

Технические характеристики

• Номинальный ток: 125 А - позволяет использовать с шинами до этого значения без перегрева
• Материал: полипропилен - устойчив к химическим воздействиям, не горюч, сохраняет форму при температуре до +90 C
• Расстояние между шинами: 20 мм - обеспечивает достаточную изоляционную длину для защиты от пробоя
• Цвет: синий - стандартизирован для обозначения нулевого провода (по практике Европы и РФ)
• Способ монтажа: на монтажную плату - крепится через отверстия под винты или саморезы
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям безопасности ЕАЭС

Совместимость и монтаж

Изолятор угловой для установки нулевой шины синий ИУ-101 совместим с DIN-рейкой 35 мм, если установлен на адаптерной пластине. Для прямого монтажа на монтажную плату требуются отверстия диаметром 4–5 мм под крепёж. Крепление шины осуществляется по центру - это исключает перекос и равномерно распределяет нагрузку. Установка возможна как в новых, так и в реконструируемых щитах. Совместим со шинами шириной до 8 мм и толщиной до 2 мм.

Безопасность и стандарты

Изделие соответствует ТР ТС 004/2011 - нормативу, регулирующему безопасность электрооборудования в странах ЕАЭС. Материал полипропилен имеет класс самозатухания UL94 HB, что снижает риск распространения пламени. Цветовая маркировка (синий) соответствует IEC 60445 - помогает избежать путаницы при обслуживании. Нагрузка 125 А проверена в соответствии с требованиями к тепловому режиму изоляционных материалов.

Преимущества

• Высокая механическая прочность - выдерживает вибрации и ударные нагрузки в промышленных условиях
• Стабильность геометрии - не деформируется при длительном нагреве, сохраняя зазоры между шинами
• Легкий вес - не создаёт дополнительной нагрузки на монтажную плату
• Цветовая идентификация - синий цвет сразу указывает на нулевую шину, ускоряя диагностику и ремонт
• Совместимость с продуктами DEKRAFT серии ИД-101 - можно сочетать с другими элементами одной линейки

Ограничения применения

• Не предназначен для прямого крепления на DIN-рейку без переходной пластины - требует дополнительного крепёжа
• Не рассчитан на работу при температурах выше +90 C - избегать установки рядом с мощными нагревательными элементами
• Не следует применять в средах с постоянным контактом с растворителями, маслами или агрессивными химикатами - материал не устойчив к органическим жидкостям
• Запрещено использование в качестве основного крепления для шин с током свыше 125 А - возможен перегрев и потеря изоляционных свойств

Примеры использования

• Фиксация нулевой шины в квартирном щите после замены старого оборудования
• Монтаж в промышленных панелях управления станков, где важно отделить N-провод от PE
• Обновление щитов в офисных зданиях с соблюдением современных правил цветового кодирования
• Установка в распределительных пунктах на объектах ЖКХ, где требуется быстрая идентификация проводов

Практические советы

• Перед монтажом проверьте, чтобы отверстия в плате точно совпадали с посадочными местами ИУ-101 - допуск +-0,5 мм
• Используйте изоляторы одного цвета в одном щите - смешивание цветов затрудняет обслуживание
• При использовании нескольких шин на одном изоляторе - следите за тем, чтобы расстояние между ними было не менее 20 мм
• Для удобства сборки закрепляйте изолятор перед установкой шины - это исключает её смещение
• Если нужна фиксация на DIN-рейку - используйте совместимые адаптеры от DEKraft серии ИД-101
