Изоляторы для шин

Устройства для крепления и изоляции токопроводящих шин в распределительных щитах и сборках. Применяются для безопасного разделения токоведущих элементов от корпуса и других металлических деталей.

Как выбрать

Основные параметры, определяющие соответствие изолятора вашей задаче:

• Максимальный ток: должен соответствовать или превышать расчетный ток в цепи. Завышенный ток допустим, но увеличит габариты и стоимость. Ниже - недопустимо.
• Напряжение изоляции: минимально должно соответствовать уровню сети (до 1000 В переменного тока). Указывается как пробивное или номинальное. Перестраховка здесь оправдана.
• Тип крепления и форма: зависит от конструкции щита. “Бочонок” - классический однополюсный вариант. “Лесенка”, “Мост”, “Плоский” - многополюсные, позволяют быстро собирать шинные системы.
• Материал: полиэстер - стандарт, хорошая механическая прочность. Композит (стекловолокно) - выше прочность и стойкость к старению, особенно важен при больших токах и жестких условиях.
• Способ монтажа: на плату через болт, на DIN-рейку или комбинированный. Должен совпадать с конструкцией вашего щита.

Выбор по характеристикам

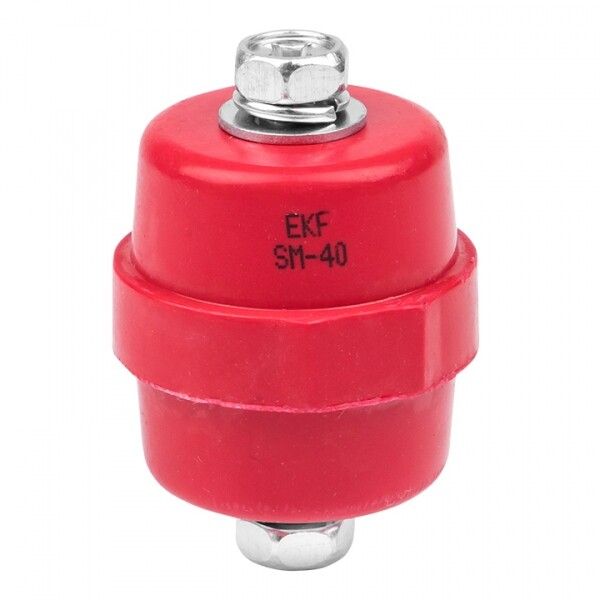

Одиночные изоляторы (“бочонок”) для индивидуального крепления

Подходят для любых схем, когда нужно зафиксировать одну шину в точке. Чаще всего используются попарно - по краям шины. Отличаются простотой замены и универсальностью. Большинство моделей рассчитаны на монтаж на плату или профиль. Диапазон токов - от 275 А до 1250 А. При одинаковом токе разница в цене часто связана с материалом: композит ([1] [2] [3] [4] [5]) более стоек к ударным нагрузкам и старению, чем полиэстер ([6]–[7]).

Товары: [6] [8] [9] [10] [11] [7] [12] [13] [14] [15] [16] [17] [1] [2] [3] [4] [5] [18] [19] [20] [21]

Многополюсные изоляторы (“лесенка”, “плоский”, “мост”)

Позволяют сразу фиксировать несколько шин параллельно, экономя место и время монтажа. Особенно эффективны при сборке трёхфазных систем. “Лесенка” ([22]–[23]) и аналогичные ([24]) - готовые каркасы под три и более шин. “Плоские” ([25] [26] [27]) - длинные основания для протяженных участков. “Мост” ([28]) - решение среднего уровня сложности. Такие модели требуют точного согласования шага шин и габаритов. Подбор по току остаётся обязательным.

Товары: [22] [29] [30] [31] [23] [24] [25] [26] [27] [28]

Изоляторы для нулевых шин на DIN-рейку

Специализированные устройства малой мощности (до 125 А), предназначенные исключительно для монтажа нулевых или PE-шин прямо на DIN-рейку. Не подходят для фазных шин с большими токами. Цветовая маркировка (синий, жёлтый) помогает визуально отделить PEN-проводники. Конструктивно проще и дешевле общего ряда, но область применения строго ограничена.

Товары: [32] [33] [34] [35]

Выбор по бюджету

Бюджетные решения

Подходят для однофазных сетей и трёхфазных с током до 380 А. Основной материал - полиэстер, достаточный для нормальных условий эксплуатации. На примере серий SM и аналогов видно, что самые доступные модели ([6] [12]) имеют меньший запас по току и механической прочности. Также в эту группу вошли изоляторы для нулевых шин - их низкая цена обусловлена ограниченной функциональностью. Что теряете: меньше запас по нагреву и механической нагрузке, менее стойкий к УФ и длительному тепловому воздействию материал. Оправданы при ограниченном бюджете и работе в пределах заявленных характеристик.

Товары: [6] [12] [13] [14] [32] [33] [34] [35] [24]

Средний сегмент

Охватывает широкий диапазон - от 400 А до 700 А. Здесь уже встречаются как усиленные полиэстеровые модели ([10] [15]), так и первые представители на композите ([1] [2] [3]). Преимущество - лучшее сочетание цены и надёжности. Получаете повышенную механическую прочность, устойчивость к перегрузкам, более длительный срок службы. Подходит для большинства промышленных и коммерческих объектов, где важна балансировка затрат и качества.

Товары: [10] [15] [16] [22] [29] [30] [31] [1] [2] [3] [18] [19] [20]

Высокий ценовой сегмент

Решения для мощных распределительных систем (ток свыше 1000 А). Используются композитные материалы ([5] [21]), отличающиеся высокой прочностью на изгиб и термической стойкостью. Также в этот сегмент вошли крупные многополюсные конструкции типа “Мост” и “Плоский” большой длины ([28] [27]), где цена формируется сложностью формы и расходом материала. Что получаете - гарантированная работа в режимах с высокой тепловой и вибрационной нагрузкой, увеличенный срок службы даже в тяжёлых условиях. Необходимы там, где отказ изолятора может вызвать серьёзные последствия.

Товары: [7] [17] [23] [28] [5] [26] [27] [21]

Выводы

Если нужен изолятор для однофазной линии до 300 А - смотрите бюджетные модели [6] [12]. Для трёхфазных щитов до 600 А - оптимальны [10] [15] [1]. При токах от 1000 А и выше - обязательно переходите на решения с композитом или массивными полиэстеровыми изделиями: [7] [17] [5] [21]. Для быстрого монтажа многофазных систем - рассматривайте “лесенку” ([22]–[23]) или “плоские” изоляторы ([26] [27]). Если задача - установка нулевой шины на DIN-рейку - единственный правильный выбор: [32] [33] [34] [35]. Ключевое правило: всегда ориентируйтесь на максимальный ток и способ монтажа - другие параметры вторичны, если эти два не совпадают.
