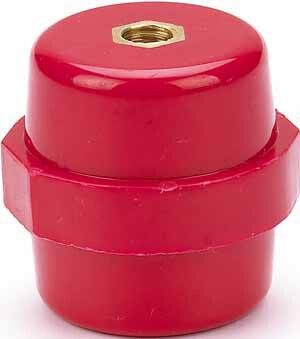

Изолятор шинный опорный, H40xD34xM8 Uпр=12 кВ ИО-101 D | 32103DEK DEKraft APC

Изолятор шинный опорный ИО-101 от DEKraft - это надёжный элемент для крепления и изоляции токоведущих шин в распределительных устройствах до 12 кВ. Артикул 32103dek подходит для монтажа на платы и используется в промышленной энергетике, где важна прочность и долговечность.

Назначение и область применения

Изолятор шинный опорный ИО-101 предназначен для фиксации медных или алюминиевых шин внутри электрических шкафов, щитов и ячеек КРУ. Он обеспечивает электрическую изоляцию между токоведущими частями и заземлёнными металлическими конструкциями. Применяется в системах распределения электроэнергии до 12 кВ: в трансформаторных подстанциях, питающих цепях станков, конвейерах, промышленных автоматизированных комплексах.

Технические характеристики

• Высота: 40 мм
• Наружный диаметр: 34 мм
• Резьба: М8 (метрическая, внутренняя)
• Максимальный номинальный ток: 475 А
• Напряжение изоляции: 12 кВ
• Механическая нагрузка на изгиб: до 10 кН
• Материал корпуса: композитное стекловолокно
• Материал резьбовой втулки: латунь
• Способ монтажа: через монтажную плиту (крепление болтом через отверстие в основании)
• Количество в упаковке: 10 штук

Совместимость и монтаж

Изолятор шинный опорный ИО-101 крепится к металлической или композитной монтажной плате с помощью болта М8. Диаметр отверстия в плате должен соответствовать внешнему диаметру основания - 34 мм. Для плотного соединения рекомендуется использовать шайбу под головку болта. Резьба М8 позволяет подсоединить гайку и фиксировать шину сечением до 120 мм2. Убедитесь, что поверхность монтажной платы ровная и не имеет деформаций - это предотвращает перекос и снижение механической прочности.

Безопасность и стандарты

Изолятор ИО-101 соответствует требованиям ТР ТС 004/2011 - норматива безопасности для оборудования низкого и среднего напряжения на территории ЕАЭС. Композитный материал обеспечивает устойчивость к воздействию влаги, химических веществ и перепадов температур. Латунная втулка защищена от окисления и гарантирует стабильный контакт при многократном демонтировании.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 10 кН, что важно для массивных шин
• Стойкость к старению - композит не трескается и не теряет изоляционные свойства при длительной эксплуатации
• Легкий вес - проще транспортировать и монтировать по сравнению с керамическими аналогами
• Замена керамики - не бьётся при ударах, безопаснее в обращении
• Готовый к установке дизайн - резьба уже встроена, не требует доработки

Ограничения применения

Изолятор ИО-101 не предназначен для наружной установки - он не имеет защиты от осадков и прямого UV-облучения. Не используйте его в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами. Нельзя применять при температурах ниже -40 C и выше +85 C - возможна потеря механической жесткости материала. Также не следует затягивать болты сверх усилия - превышение момента затяжки может повредить резьбу в латуни.

Примеры использования

• Фиксация медных шин в сборках КРУ-10 кВ
• Подвеска токоведущих элементов в распределительных щитах промышленных цехов
• Изолирующие опоры для шин в преобразовательных установках (частотные регуляторы, ИБП)
• Крепление шин в модульных подстанциях с компактным расположением

Практические советы

• Перед монтажом проверьте целостность резьбы - она должна быть чистой, без заусенец
• Не используйте пластиковые шайбы - они могут деформироваться под давлением
• При групповом монтаже соблюдайте минимальный зазор между соседними изоляторами - не менее 50 мм для 12 кВ
• Для больших токов (ближе к 475 А) выбирайте шины с увеличенным сечением - это снижает нагрев в месте контакта
• Учитывайте, что артикул 32103dek - это часть серии ИО-101 от DEKraft; другие модели этой серии имеют другую высоту или резьбу - не путайте их
