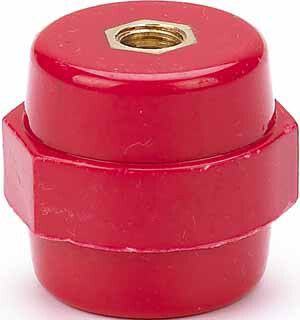

Изолятор шинный опорный, H30xD26xM8 Uпр=8 кВ ИО-101 DE | 32101DEK DEKraft APC

Изолятор шинный опорный ИО-101 от DEKraft - это надёжный элемент для крепления и изоляции токоведущих шин в распределительных устройствах. Артикул 32101dek предназначен для работы в сетях до 8 кВ, обеспечивает механическую прочность и электрическую безопасность при токах до 380 А.

Назначение и область применения

Изолятор шинный опорный ИО-101 используется для фиксации медных или алюминиевых шин внутри электрических шкафов, щитов и распределительных устройств. Он предотвращает случайные контакты между токоведущими частями и заземлёнными металлическими корпусами, обеспечивая изоляцию на напряжение до 8 кВ. Применяется в системах распределения энергии: в силовых щитах, ячейках КРУ, преобразовательных установках, промышленном оборудовании.

Технические характеристики

• Высота: 30 мм
• Наружный диаметр: 26 мм
• Резьба: М8 (метрическая, внутренняя)
• Материал корпуса: Композитное стекловолокно
• Материал резьбовой втулки: Латунь
• Максимальный номинальный ток: 380 А
• Напряжение изоляции: 8 кВ
• Механическая нагрузка на изгиб: до 8 кН
• Тип изоляции: Опорная
• Нормативный документ: ТР ТС 004/2011

Совместимость и монтаж

Изолятор шинный опорный ИО-101 монтируется на монтажную плату или основание шкафа через отверстия под крепёж. Резьба М8 позволяет закрепить шину болтом или гайкой. Для правильной сборки используйте шины с соответствующим отверстием под М8. Учитывайте, что посадочный диаметр 26 мм требует достаточного свободного пространства вокруг места установки. Не допускается использование с шинами толще, чем позволяет длина резьбового участка - проверьте глубину захода болта перед монтажом.

Безопасность и стандарты

Изолятор ИО-101 сертифицирован в соответствии с ТР ТС 004/2011 - требованиями безопасности для оборудования низкого напряжения. Композитный материал обеспечивает устойчивость к перегреву, влаге и химическим воздействиям. Латунная втулка гарантирует долговечность соединения и хорошую электропроводность при затяжке.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 8 кН, что исключает деформацию при жестком креплении шин.
• Стойкость к внешним факторам: композитный корпус не трескается при температурных перепадах и не подвержен коррозии.
• Латунная резьба обеспечивает надёжное и многократное крепление без потери качества соединения.
• Электроизоляционные свойства сохраняются даже при повышенной влажности и запылённости.

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP, не рассчитана на прямое воздействие осадков или ультрафиолета.
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей).
• Запрещено применять с токами выше 380 А - возможен перегрев и снижение изоляционных свойств.
• Не подходит для крепления шин с резьбой крупнее М8 - не совпадают посадочные параметры.

Примеры использования

• Фиксация медных шин в распределительных щитах 6–10 кВ.
• Поддержка токоведущих элементов в ячейках КРУ и КСО.
• Изолирующие опоры в преобразовательных блоках сварочных аппаратов.
• Крепление шин в цепях питания промышленных станков и конвейеров.

Практические советы

• Перед монтажом проверьте, чтобы поверхность, на которую устанавливается изолятор, была ровной и чистой - это повышает устойчивость и снижает риск микротрещин.
• При затяжке болта не переусердствуйте - момент должен быть достаточным для плотного контакта, но не вызывать деформацию резьбы.
• Изоляторы ИО-101 поставляются в упаковке по 20 штук - удобно для массового монтажа в больших щитах.
• Для сложных схем с несколькими уровнями шин - используйте одинаковые модели в одной группе, чтобы избежать перекосов и неравномерной нагрузки.
