Изолятор шинный опорный, H35xD28xM8 Uпр=10 кВ ИО-101 D | 32102DEK DEKraft APC

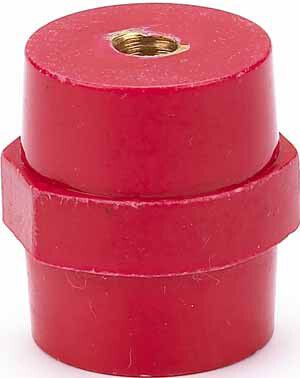

Изолятор шинный опорный ИО-101 от DEKraft — это надёжный элемент для крепления и изоляции токоведущих шин в распределительных устройствах до 10 кВ. Артикул 32102dek подходит для монтажа на платы в шкафах и щитах, обеспечивая безопасную передачу тока до 380 А.

Назначение и область применения

Изолятор шинный опорный ИО-101 используется для фиксации медных или алюминиевых шин внутри электрических шкафов, панелей и распределительных устройств. Он предотвращает случайные контакты между токоведущими частями и заземлёнными металлическими поверхностями. Применяется в системах среднего напряжения — до 10 кВ — таких как КРУ, ЯЧЕЙКИ, щиты управления и силовые установки.

Технические характеристики

• Высота: 35 мм
• Наружный диаметр: 28 мм
• Резьба: М8 (метрическая, латунная вставка)
• Максимальный номинальный ток: 380 А
• Напряжение изоляции: 10 кВ
• Механическая прочность на изгиб: до 10 кН
• Материал корпуса: композитное стекловолокно
• Материал резьбовой втулки: латунь
• Способ монтажа: через отверстие в монтажной плате
• Количество в упаковке: 20 штук

Совместимость и монтаж

Изолятор шинный опорный ИО-101 крепится через отверстие в монтажной плате или стенке шкафа. Для установки требуется сверло диаметром около 9–10 мм — чтобы резьбовая втулка проходила свободно, а корпус плотно сидел. Шина крепится гайкой M8, которая затягивается с моментом до 10 Н·м. Учитывайте, что резьба выполнена из латуни — она мягче стали, поэтому не допускайте перегрузки при затяжке.

Безопасность и стандарты

Изолятор ИО-101 соответствует требованиям ТР ТС 004/2011 — норматива, регулирующего безопасность оборудования низкого и среднего напряжения на территории ЕАЭС. Композитный материал обеспечивает устойчивость к перепадам температур, влаге и химическим воздействиям, что делает его подходящим для работы в условиях производственных помещений.

Преимущества

• Композитный корпус легче керамики и не трескается при ударах
• Латунная втулка гарантирует долговечное соединение с болтом или гайкой
• Высокая механическая прочность позволяет выдерживать нагрузки от массивных шин
• Стабильные изоляционные свойства даже при повышенной влажности
• Подходит для автоматизированного монтажа благодаря точным геометрическим параметрам

Ограничения применения

• Не предназначен для наружной установки — не имеет защиты IP65 и выше
• Не рекомендуется использовать в агрессивных средах (например, с постоянным воздействием кислот или щелочей)
• Запрещено применять при напряжении выше 10 кВ — риск пробоя
• Не следует использовать в качестве крепления для гибких кабелей — предназначены исключительно для жестких шин

Примеры использования

• Фиксация медных шин в ячейках КРУ-10 кВ
• Изоляция токоведущих частей в распределительном щите цехового питания
• Крепление шин в преобразовательных установках и ИБП
• Сборка силовых панелей для станков с ЧПУ

Практические советы

• Перед монтажом проверьте, что отверстие в плате не меньше 9 мм — иначе резьбовая втулка не войдёт
• Используйте шайбу под гайку M8, особенно если шина тонкая — это равномерно распределит нагрузку
• При сборке нескольких изоляторов ИО-101 соблюдайте одинаковый шаг между ними — это снижает риск возникновения потенциальных перепадов
• Не используйте изоляторы с видимыми трещинами или деформацией корпуса — даже микроскопические повреждения снижают изоляцию
• Для удобства хранения и транспортировки упакованы по 20 штук — можно сразу закупать партию на несколько объектов
