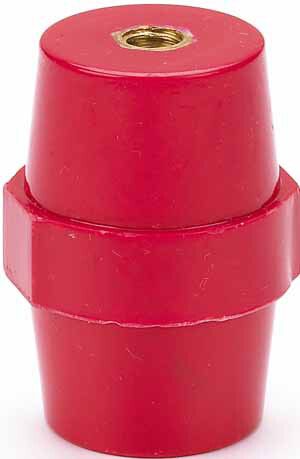

Изолятор шинный опорный, H51xD29xM8 Uпр=15 кВ ИО-101 D | 32104DEK DEKraft APC

Изолятор шинный опорный ИО-101 от DEKraft - это надёжный элемент для крепления и изоляции токоведущих шин в распределительных устройствах до 15 кВ. Артикул 32104dek предназначен для установки на монтажную плату и обеспечивает механическую прочность и электрическую безопасность в условиях повышенной нагрузки.

Назначение и область применения

Изолятор шинный опорный ИО-101 используется для фиксации медных или алюминиевых шин внутри электрических шкафов, щитов и распределительных устройств. Он предотвращает случайное замыкание между токоведущими частями и заземлёнными металлическими корпусами. Применяется в системах распределения энергии до 15 кВ - например, в ячейках КРУ, силовых панелях, преобразовательных станциях и промышленном оборудовании.

Технические характеристики

• Высота: 51 мм
• Наружный диаметр: 29 мм
• Резьба: М8 (метрическая, внутренняя)
• Максимальный номинальный ток: 680 А
• Напряжение изоляции: 15 кВ
• Механическая прочность на изгиб: до 20 кН
• Материал корпуса: композитное стекловолокно
• Материал резьбовой втулки: латунь
• Способ монтажа: через отверстия на монтажной плате
• Количество в упаковке: 10 штук

Совместимость и монтаж

Изолятор шинный опорный ИО-101 монтируется на жесткую монтажную плату (например, из стали или композита) с помощью болтов М8. Диаметр отверстия в плате должен соответствовать внешнему диаметру основания - 29 мм. Для плотного контакта рекомендуется использовать шайбы и гайки из латуни или нержавеющей стали. Учитывайте, что резьба М8 предназначена исключительно для крепления шины - не используйте её для подключения кабелей или других проводников.

Безопасность и стандарты

Изолятор ИО-101 соответствует требованиям ТР ТС 004/2011 - норматива безопасности для оборудования низкого и среднего напряжения на территории ЕАЭС. Композитный материал обеспечивает устойчивость к перегреву, влаге и химическим воздействиям. Напряжение пробоя 15 кВ гарантирует безопасную работу даже при кратковременных перенапряжениях.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 20 кН, что позволяет крепить массивные шины без деформаций.
• Стойкость к окружающей среде - композитный корпус не трескается при температурных колебаниях и не теряет изоляционных свойств во влажной среде.
• Латунная резьба - обеспечивает долговечное соединение без окисления и коррозии.
• Удобство сборки - одинаковые размеры и стандартизованный шаг позволяют использовать в серийных производствах без доработки.

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP, не рассчитан на прямое воздействие осадков или ультрафиолета.
• Не допускается использование в цепях переменного тока выше 15 кВ - риск пробоя изоляции.
• Запрещено применять вместо изоляторов с большей высотой (более 51 мм) там, где требуется увеличенный воздушный зазор.
• Не совместим с резьбой крупнее М8 - нельзя использовать болты M10 или более.

Примеры использования

• Фиксация медных шин в ячейках КРУ-10 кВ на заводах и ТЭЦ.
• Поддержка токоведущих элементов в силовых панелях для станков ЧПУ.
• Изолирующая опора для шин в системах бесперебойного питания (ИБП) мощностью до 680 А.
• Крепление шин в распределительных пунктах промышленных объектов с высокой степенью защиты от вибраций.

Практические советы

• Перед монтажом проверьте чистоту поверхности монтажной плиты - грязь или масло снижают контактную прочность.
• Затягивайте гайку равномерно, без перекоса - чтобы не повредить резьбу или корпус изолятора.
• Для многократных сборок используйте антивибрационные шайбы - особенно в условиях постоянной вибрации оборудования.
• При необходимости замены - можно использовать аналогичные изоляторы серии ИО-101 от DEKraft, но обязательно сверьте высоту и диаметр базового крепления.
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может повлиять на качество адгезии слоёв композита.
