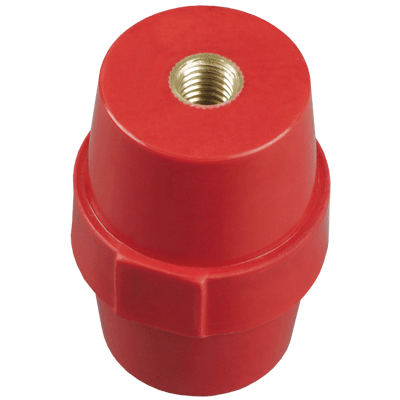

Изолятор шинный SM-51 М8 1000В 680А IEK (ИЭК) YIS11-51-15

Изолятор шинный SM51 (М8) силовой от IEK - надёжный элемент для крепления и изоляции токоведущих шин в силовых распределительных шкафах. Артикул yis11-51-15 обеспечивает безопасную передачу тока до 680 А при напряжении до 1000 В, подходя для промышленных систем с жесткими условиями эксплуатации.

Назначение и область применения

Изолятор шинный SM51 (М8) силовой используется для механического крепления и электрической изоляции медных или алюминиевых токоведущих шин внутри силовых шкафов, ящиков и сборок. Он предотвращает случайные замыкания между шиной и металлическим корпусом, обеспечивая целостность цепи и безопасность персонала. Применяется в распределительных устройствах высокой мощности: в щитах автоматизации, преобразовательных станциях, промышленных панелях и системах питания оборудования.

Технические характеристики

• Номинальное напряжение: 1000 В - подходит для сетей до 1 кВ переменного тока
• Максимальный расчетный ток: 680 А - рассчитан на работу с крупными токоведущими шинами
• Метрический размер болта: М8 - совместим с болтами диаметром 8 мм для крепления шин
• Количество полюсов: 1 - однополюсный изолятор, каждый устанавливается отдельно
• Диапазон рабочих температур: от -40 C до +60 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Цвет: красный - визуально выделяет изоляционные точки, упрощает диагностику
• Срок службы: 30 лет - долговечный материал, устойчивый к старению и внешним воздействиям
• Способ монтажа: DIN-рейка / монтажная плата - можно закрепить на металлической пластине или на специальной рейке

Совместимость и монтаж

Изолятор шинный SM51 (М8) силовой крепится одним болтом М8 через отверстие в основании к монтажной плате или корпусу шкафа. На верхнюю часть изолятора устанавливается токоведущая шина, которая фиксируется гайкой того же размера. Для устойчивости каждую шину необходимо поддерживать минимум двумя изоляторами - на каждом конце. При длине шины более 1 метра рекомендуется добавление промежуточных опор. Установка допускается как на DIN-рейке (при наличии адаптера), так и непосредственно на металлическую поверхность. Не требует дополнительных инструментов кроме стандартного набора для затяжки болтов.

Безопасность и стандарты

Изолятор соответствует требованиям к изоляции в распределительных устройствах до 1000 В. Произведён из термостойкого компаунда, обеспечивающего высокую электрическую прочность и устойчивость к дуговым пробоям. Цветовая маркировка (красный) соответствует практикам промышленной безопасности - позволяет легко отличить изоляционные элементы от заземляющих и других деталей.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки от массивных шин и вибраций
• Устойчивость к перегреву - сохраняет форму и изоляционные свойства даже при длительном нагреве
• Долгий срок службы - снижает необходимость в обслуживании и заменах
• Простота монтажа - не требует сложных инструментов или подготовки поверхности
• Совместимость с большинством типов шин - подходит для медных и алюминиевых профилей

Ограничения применения

• Не предназначен для работы в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Не следует использовать в качестве заземляющего элемента - он исключительно изолирующий
• Не подходит для монтажа в условиях повышенной влажности без защиты корпуса (например, IP65+)
• Не применяется в цепях выше 1000 В - превышение напряжения может вызвать пробой

Примеры использования

• Фиксация медных шин в главном распределительном щите промышленного цеха
• Поддержка шин в частотно-регулируемых приводах (ЧРП) и UPS-системах
• Сборка силовых панелей для насосных станций и конвейерных линий
• Распределительные шкафы в пищевой и химической промышленности, где важна надёжность изоляции

Практические советы

• Перед монтажом проверьте, что посадочное отверстие в шине точно соответствует диаметру М8 - недопустимы люфты
• Затягивайте болт равномерно, без перекоса - перетяжка может треснуть изолятор
• При использовании нескольких изоляторов на одной шине - располагайте их симметрично, чтобы избежать деформации
• Для удобства обслуживания оставляйте доступ к болтовым соединениям - не закрывайте изоляторы крышками полностью
• Артикул yis11-51-15 совпадает с сериями IEK - заменяемый аналог для ремонтов и модернизаций существующих систем
