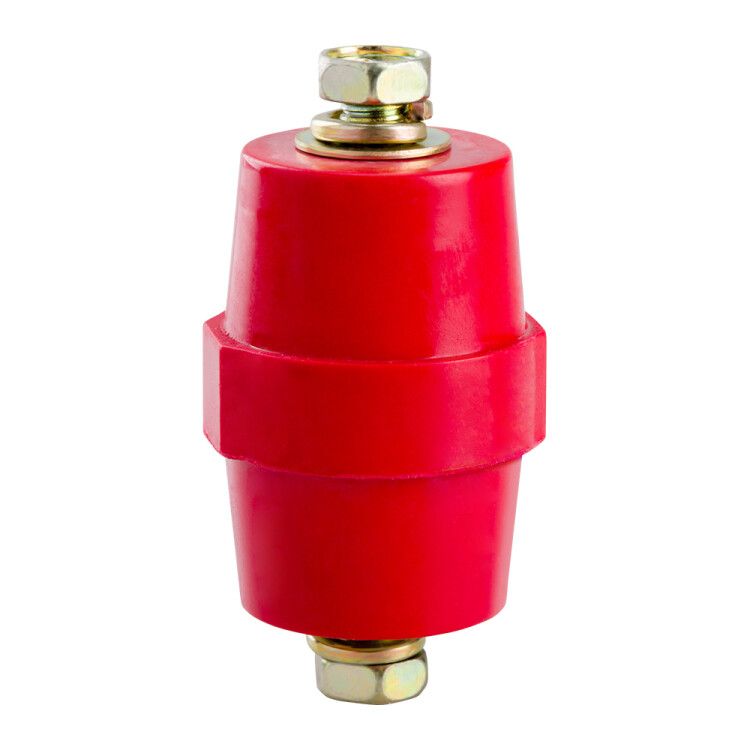

Изолятор силовой с болтом SM51-(М8) | 143263 КЭАЗ

Изолятор силовой с болтом SM51-(М8) от КЭАЗ предназначен для надёжного крепления и электрической изоляции токоведущих шин в силовых щитах и распределительных боксах. Артикул 143263 соответствует серии средств монтажа и аксессуаров НКУ, обеспечивает совместимость с нормативными требованиями ГОСТ Р 50827.

Назначение и область применения

Изолятор силовой с болтом SM51-(М8) используется для фиксации токоведущих шин внутри силовых щитов, панелей управления и распределительных устройств. Он предотвращает случайное замыкание между шиной и металлическим корпусом оборудования, обеспечивая безопасную передачу электроэнергии. Применяется в промышленных системах: на станках, конвейерах, в центрах распределения энергии, в автоматизированных щитах.

Технические характеристики

• Тип изделия: изолятор силовой с болтом
• Метрический размер резьбы: М8 - позволяет закрепить шину стандартным болтом M8
• Нормативный документ: ГОСТ Р 50827 (МЭК 670) - соответствие требованиям безопасности и механической прочности
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Артикул: 143263

Совместимость и монтаж

Изолятор SM51-(М8) совместим со всеми типами медных и алюминиевых шин, имеющих отверстия под болт М8. Для монтажа:

• Закрепите изолятор через нижнее крепление к металлическому корпусу щита с помощью болта или самореза
• На верхнюю резьбу М8 наверните гайку и зажмите токоведущую шину
• Не перетягивайте - избыточное усилие может повредить изоляционный материал
• Посадочный диаметр базового крепления рассчитан под стандартные отверстия в DIN-рейках и стенках щитов

Безопасность и стандарты

Изолятор силовой с болтом SM51-(М8) соответствует ГОСТ Р 50827 (эквивалент МЭК 670), что гарантирует:

• Электрическую прочность изоляции при рабочих напряжениях до 1000 В переменного тока
• Стабильность при температурных колебаниях в диапазоне от -25C до +40C
• Защиту от поверхностного пробоя и утечек тока

Преимущества

• Высокая механическая прочность - выдерживает нагрузки от тяжёлых шин и вибраций
• Устойчивый к химическим воздействиям материал - не теряет свойств в условиях запылённости и влажности
• Простота монтажа - один элемент решает задачи крепления и изоляции одновременно
• Совместимость с серийной продукцией КЭАЗ - легко интегрируется в существующие сборки

Ограничения применения

• Не предназначена для внешней установки - отсутствует защита IP, не защищена от осадков и прямого UV-воздействия
• Не рекомендуется использовать в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Подходит только для шин с отверстием под М8; для других размеров требуется другая модель
• Не является заменителем коммутационных аппаратов - не рассчитана на отключение тока под нагрузкой

Примеры использования

• Фиксация медной шины 10x10 мм в щите питания насосной станции
• Крепление алюминиевой шины в частном АВР-шкафу
• Установка в распределительном пункте на заводе с высокими требованиями к надёжности
• Интеграция в модульные системы НКУ от КЭАЗ для быстрого монтажа

Практические советы

• Перед монтажом проверьте, чтобы поверхность корпуса была чистой и сухой - это снижает риск утечек
• Используйте шайбы и гайки из латуни или нержавеющей стали - они лучше подходят к меди и алюминию
• При групповом монтаже соблюдайте минимальные расстояния между изоляторами - согласно ГОСТ Р 50827, не менее 20 мм при напряжении выше 690 В
• Для удобства обслуживания оставляйте доступ к гайкам - не заделывайте изоляторы полностью в панель
• Артикул 143263 - это точная замена оригинала КЭАЗ; аналоги других производителей могут отличаться по форме и допустимой нагрузке
