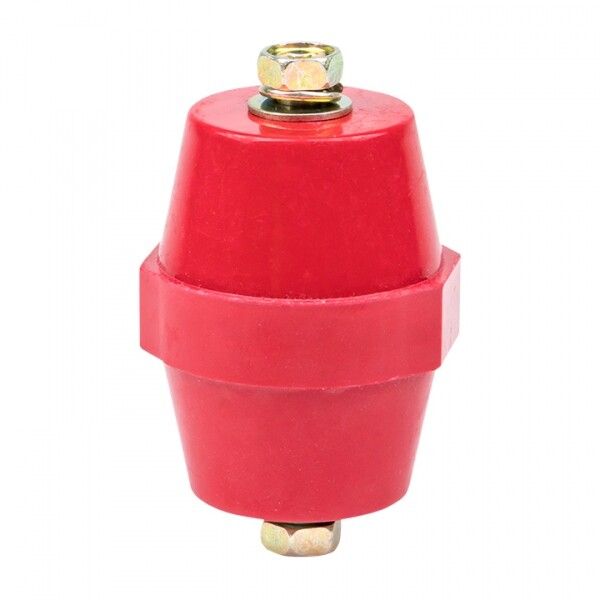

Изолятор шинный SM-51 PROxima 680А 15кВ EKF plc-sm-51

Изолятор шинный SM-51 680А 15кВ от EKF PROxima предназначен для надёжной фиксации и электрической изоляции токопроводящих шин в силовых шкафах. Этот изолятор обеспечивает безопасную передачу тока до 680 А при рабочем напряжении до 380 В, сохраняя устойчивость даже в условиях высокой нагрузки.

Назначение и область применения

Изолятор шинный SM-51 680А 15кВ используется для крепления медных или алюминиевых шин внутри распределительных щитов, ящиков управления и силовых панелей. Он предотвращает случайные контакты между шинами и металлическими корпусами, снижая риск замыканий и поражений током. Применяется в системах распределения энергии на заводах, в цехах, в объектах ЖКХ и промышленной автоматизации.

Технические характеристики

• Максимальный номинальный ток: 680 А
• Рабочее напряжение: 380 В (не более! Несмотря на указание 15 кВ в названии, реальная рабочая величина - 380 В)
• Тип крепления: болтовое
• Метрический размер резьбы: М8
• Наружный диаметр: 36 мм
• Материал: полиэстер - устойчив к механическим повреждениям, влаге и химическим воздействиям
• Цвет: красный - визуальное отличие от других элементов, удобство идентификации
• Способ монтажа: через монтажную плату или стенку корпуса
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Изолятор шинный SM-51 680А 15кВ крепится с помощью болта М8 и шайбы, которые входят в комплект. Установка выполняется следующим образом:

• Болт проходит через отверстие в монтажной плате или корпусе
• Снизу фиксируется гайкой
• Сверху на болт надевается шина, которая зажимается второй гайкой

Не используйте изолятор для крепления шин с внешним диаметром больше 36 мм - возможна потеря герметичности и механическая деформация. Подходящий диаметр шины - до 30–32 мм. Для точного монтажа проверьте совпадение толщины шины с зазором между контактными поверхностями изолятора.

Безопасность и стандарты

Изолятор SM-51 соответствует требованиям безопасности для оборудования низкого напряжения. Хотя в названии указано 15 кВ, это значение относится к испытательному напряжению (например, для проверки пробоя), а не к рабочему. Реальный класс изоляции рассчитан на 380 В переменного тока. Применение выше допустимых значений недопустимо - это нарушает нормы ПУЭ и создаёт опасность возгорания.

Преимущества

• Высокая прочность материала - полиэстер выдерживает длительные механические нагрузки
• Стандартный размер резьбы М8 - совместим с большинством крепёжных решений
• Ярко-красный цвет позволяет легко определить положение изолятора в собранном шкафе
• Длительная гарантия - 84 месяца свидетельствует о стабильности качества
• Подходит для массового монтажа - рекомендован для серийного производства

Ограничения применения

• Не предназначена для работы при напряжении выше 380 В - использование в сетях 690 В или 1 кВ запрещено
• Не подходит для установки вне закрытых шкафов - отсутствует защита IP, не защищён от пыли и воды
• Не использовать в средах с постоянным воздействием масла, растворителей или агрессивных паров - материал может потерять изоляционные свойства
• Запрещено применять вместо изоляторов для воздушных ЛЭП - конструкция не рассчитана на открытую эксплуатацию

Примеры использования

• Фиксация шин в распределительных щитах 400 В на промышленных линиях
• Сборка силовых панелей для насосных станций
• Крепление шин в преобразователях частоты и UPS-системах
• Обустройство внутренней разводки в ящиках управления станков

Практические советы

• Перед монтажом проверьте, чтобы поверхность шины была чистой и без заусенцев - они могут повредить изоляцию
• Затягивайте гайки равномерно, без перегрузки - переусердствование может треснуть полиэстер
• При использовании нескольких изоляторов SM-51 680А 15кВ в одном ряду соблюдайте минимальный шаг 50 мм между центрами - это исключает риск дугового пробоя
• Для больших токов (близких к 680 А) убедитесь, что шина имеет достаточное сечение - минимум 120 мм2 меди
• Изолятор EKF PROxima SM-51 680А 15кВ можно комбинировать с другими изделиями серии PROxima - все элементы имеют согласованные размеры и крепления
