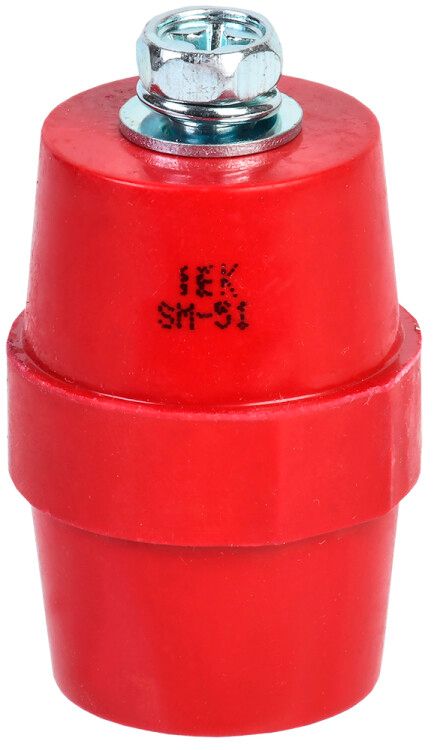

Изолятор шинный SM51 М8 1000В 680А с болтом IEK (ИЭК) YIS11-51-15-B

Изолятор силовой SM51 (М8) с болтом от IEK предназначен для надёжного крепления и электрической изоляции токоведущих шин в распределительных шкафах. Артикул yis11-51-15-b обеспечивает безопасную передачу тока до 680 А при напряжении до 1000 В, что делает его подходящим решением для промышленных энергораспределительных систем.

Назначение и область применения

Изолятор силовой SM51 (М8) с болтом используется для фиксации медных или алюминиевых шин внутри силовых шкафов, распределительных устройств и сборок. Он предотвращает случайный контакт токоведущих элементов с металлическими корпусами, заземлёнными деталями или друг с другом. Применяется в промышленных щитах: на станках, конвейерах, системах автоматизации, в центрах управления электрооборудованием.

Технические характеристики

• Номинальное напряжение: 1000 В - позволяет использовать в высоковольтных сетях до 1 кВ переменного тока.
• Максимальный расчетный ток: 680 А - рассчитан на работу с мощными нагрузками без перегрева.
• Метрический размер болта: М8 - совместим с болтами диаметром 8 мм для крепления к монтажной плите.
• Диапазон рабочих температур: от -40 до +60 C - работает в условиях холодных складов и жарких производственных помещений.
• Срок службы: 30 лет - долговечная конструкция, не требует замены в течение всего жизненного цикла оборудования.
• Количество полюсов: 1 - однополюсный изолятор, каждый устанавливается отдельно под одну шину.
• Цвет: красный - визуально выделяет изоляционные точки, упрощает диагностику и обслуживание.

Совместимость и монтаж

Изолятор силовой SM51 (М8) с болтом крепится одним болтом М8 к стальной монтажной планке или стенке шкафа. На противоположной стороне через отверстие фиксируется токоведущая шина - обычно с использованием гайки и шайбы. Для устойчивости каждую шину необходимо удерживать минимум на двух таких изоляторах - по краям. При длине шины более 1 метра рекомендуется добавить один или несколько промежуточных изоляторов для снижения механического прогиба и вибраций. Убедитесь, что посадочный диаметр отверстия в шине соответствует размеру изолятора - он рассчитан под стандартные шины с отверстием 9–10 мм.

Безопасность и стандарты

Изолятор силовой SM51 (М8) с болтом изготовлен из материалов, соответствующих требованиям к электрической прочности и термостойкости. Хотя явного указания на соответствие ГОСТ или IEC нет, конструкция и параметры соответствуют практикам, применяемым в промышленном электрооборудовании. Цветовая маркировка (красный) соответствует общепринятому стандарту для изоляторов в силовых цепях.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки в промышленной среде.
• Стабильная изоляция при высоких температурах - не трескается и не деформируется даже при длительной работе рядом с нагреваемыми компонентами.
• Удобство монтажа - стандартный болт М8 и универсальная форма позволяют использовать с любыми типами шин.
• Долгий срок службы - не нуждается в профилактике или замене в течение 30 лет эксплуатации.

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP, не защищена от осадков и прямого попадания воды.
• Не подходит для постоянного контакта с маслом, химическими растворителями или агрессивными парами - материал не устойчив к таким воздействиям.
• Не является коммутирующим устройством - нельзя использовать для отключения тока; только для фиксации и изоляции.
• Только однополюсный вариант - для многополюсных систем требуется установка нескольких единиц.

Примеры использования

• Фиксация медной шины 120 мм2 в главном распределительном щите цеха.
• Поддержка шины питания конвейерной линии с током 500 А.
• Установка между шиной и корпусом частотного преобразователя для исключения пробоя.
• Крепление шин в щитах управления насосными станциями в условиях низких температур.

Практические советы

• Перед монтажом проверьте, чтобы поверхность шины была чистой и без заусенцев - это предотвратит повреждение изолятора при затяжке.
• Затягивайте болты равномерно, без перегрузки - избыточный момент может вызвать растрескивание изоляционного материала.
• При использовании в местах с повышенной вибрацией применяйте пружинные шайбы для предотвращения саморазвинчивания.
• Для удобства обслуживания располагайте изоляторы с интервалом не менее 100 мм - это позволит легко получить доступ к креплениям.
• Артикул yis11-51-15-b совпадает с другими изделиями серии SM51 от IEK - можно заказывать запасные части без риска несоответствия.
