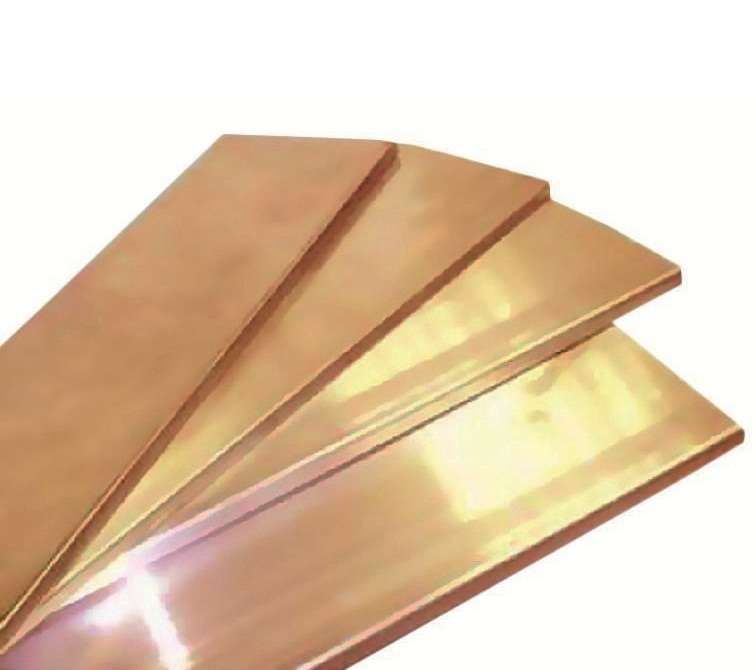

Шина медная ШМТ 4х40 (кратно 3 м) - 59440 ОЦМ

Шина медная М1Т 40х4 (длина 4 м, кратно 3 м) КЗОЦМ - это жесткая проводящая шина из меди сечением 160 мм2, предназначенная для распределения высокого тока в силовых электрических цепях. Продукт применяется в щитовых устройствах, подстанциях и промышленном оборудовании, где требуется надежная передача тока до 625 А. Артикул 59440 соответствует серийному исполнению КЗОЦМ.

Назначение и область применения

Шина медная М1Т 40х4 (длина 4 м, кратно 3 м) КЗОЦМ используется для соединения и распределения электроэнергии между элементами силовой системы: автоматическими выключателями, рубильниками, трансформаторами и другим оборудованием. Подходит для установки в распределительных щитах, ячейках КРУ, на подстанциях и в промышленных цехах. Обеспечивает устойчивую работу в условиях постоянной нагрузки и частых перегрузок.

Технические характеристики

• Сечение: 160 мм2 - обеспечивает пропускную способность до 625 А при нормальных условиях;
• Форма: прямоугольная, размеры 40×4 мм - оптимальна для плотного монтажа в ограниченном пространстве;
• Материал: медь высокой чистоты - гарантирует низкое электрическое сопротивление и хорошую теплопроводность;
• Длина: 4 метра, кратность 3 метра - позволяет использовать целые отрезки без лишних стыков; возможна резка на заказ;
• Рабочая температура: от –70 C до +45 C - работает в холодных помещениях и нагреваемых зонах, но не предназначена для длительного воздействия выше +45 C;
• Тип изделия: жесткая шина - не гнётся, требует фиксации на изоляторах или кронштейнах.

Совместимость и монтаж

Шина М1Т 40х4 КЗОЦМ совместима с контактными элементами, рассчитанными на ширину 40 мм и толщину 4 мм. Для монтажа используются болтовые соединения с площадью контакта, соответствующей сечению шины. Установка выполняется на изоляционные опоры или металлические крепления с учетом механической нагрузки. Важно соблюдать минимальный радиус изгиба - шина не предназначена для ручного изгибания. При необходимости изменения формы рекомендуется применять специальные гибочные станки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 8337-2014 для медных шин в силовых установках. Отсутствие внешней изоляции требует обязательного соблюдения правил электробезопасности: исключение доступа к токоведущим частям, использование защитных кожухов и знаков безопасности. Шина не имеет защиты от влаги - не применяется во влажных средах без дополнительной герметизации.

Преимущества

• Высокая проводимость меди снижает потери энергии и нагрев при работе;
• Жесткая форма обеспечивает стабильность соединений и минимизирует вибрации;
• Стандартные размеры позволяют легко заменить аналогичные шины других производителей;
• Длина 4 м и кратность 3 м уменьшают количество стыков в системе - повышает надежность и снижает риск аварий.

Ограничения применения

• Не допускается использование вне помещений без защиты от осадков и прямого солнечного света;
• Не подходит для переменного тока с частотой выше 50/60 Гц без проверки на эффект близости и скин-эффект;
• Работа при температурах выше +45 C требует принудительного охлаждения или снижения нагрузки;
• Нельзя монтировать без крепления - самопроизвольный прогиб вызывает механический износ и пробои.

Примеры использования

• Распределительный щит 10 кВ на промышленном предприятии - связь между входным автоматом и групповыми выключателями;
• Система питания конвейера с частотным преобразователем - передача тока от трансформатора к двигателю;
• Аппаратная камера сварочного оборудования - соединение выпрямителя с выводами электродов;
• Подстанция малой мощности - сборка шинопровода внутри закрытого корпуса.

Практические советы

• Перед монтажом проверьте посадочные отверстия на коммутирующих аппаратах - они должны точно соответствовать размеру шины 40×4 мм;
• При использовании нескольких шин параллельно - соблюдайте равномерность расстояний и одинаковые длины участков для равномерного распределения тока;
• Чистите поверхность шины перед соединением - оксидная плёнка увеличивает переходное сопротивление;
• Для длинных трасс (>6 м) предусмотрите компенсационные участки или деформационные швы - металл расширяется при нагреве;
• Артикул 59440 - это единственный вариант в линейке КЗОЦМ с такой длиной и сечением - другие модели имеют меньшие значения.
