Шина медная М1Т 60х6, 1125 А, 360 мм2 КЗОЦМ 59661

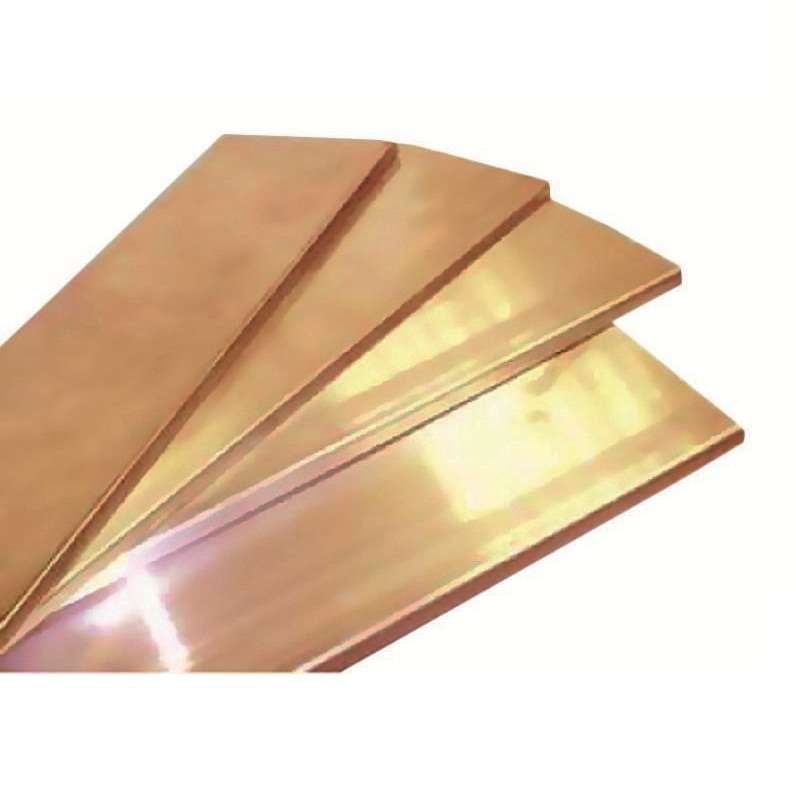

Шина медная М1Т 60х6 (длина 4 м, кратно 3 м) КЗОЦМ - это жесткая проводящая шина из меди сечением 360 мм2, предназначенная для распределения высоких токов в силовых электротехнических системах. Продукт серийно выпускается брендом КЗОЦМ и рассчитан на работу в промышленных условиях с номинальным током до 1125 А.

Назначение и область применения

Шина медная М1Т 60х6 (длина 4 м, кратно 3 м) КЗОЦМ используется для передачи и распределения больших токов между оборудованием в распределительных устройствах, щитах, подстанциях и других силовых цепях. Подходит для стационарной установки в помещениях и на открытых площадках при соблюдении условий эксплуатации. Область применения - электротехника: промышленные объекты, энергоустановки, системы автоматизации, трансформаторные подстанции.

Технические характеристики

• Сечение: 360 мм2 - обеспечивает низкое сопротивление и минимальные потери при прохождении тока.
• Номинальный ток: 1125 А - способна безопасно проводить токи этого уровня без перегрева при нормальных условиях.
• Размеры: 60 мм × 6 мм - прямоугольное сечение оптимально для крепления на изоляторах и соединения с аппаратами.
• Длина: 4 метра, кратность 3 метра - позволяет гибко комбинировать участки при сборке шинопроводов; возможна резка на части меньшей длины.
• Материал: медь - высокая электропроводность, устойчивость к окислению, хорошая механическая прочность.
• Диапазон рабочих температур: от -70 C до +45 C - работает в суровых климатических зонах, включая холодные регионы и теплые производственные помещения.

Совместимость и монтаж

Шина медная М1Т 60х6 (длина 4 м, кратно 3 м) КЗОЦМ совместима с фланцевыми и болтовыми соединениями стандарта ГОСТ 8021. Для монтажа требуется использовать изолирующие опоры с подходящими креплениями. Учитывают посадочные размеры: ширина 60 мм требует соответствующего зазора в крепежных элементах. Соединения выполняются с применением контактной смазки и затяжки с моментом, указанным в документации оборудования. Рекомендуется избегать острых изгибов - радиус изгиба минимум 100 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 8021 (шины медные для распределительных устройств) и ГОСТ 10434 (соединения электрические). Номинальный ток 1125 А проверен в соответствии с методикой нагревостойкости. Отсутствие внешней изоляции требует обязательного соблюдения правил электроустановок - исключение доступа посторонних лиц и использование ограждений.

Преимущества

• Высокая проводимость меди снижает потери мощности и нагрев в сравнении с алюминием.
• Жесткая форма и точные габариты обеспечивают надежную фиксацию и предсказуемую термическую стабильность.
• Увеличенная длина 4 м (кратно 3 м) сокращает количество стыков, что повышает надежность всей системы.
• Стандартные размеры позволяют легко заменить аналогичные шины от других производителей.

Ограничения применения

• Не предназначена для мобильных или вибрационных систем - жесткая конструкция не выдерживает частых деформаций.
• Не имеет внутренней изоляции - требует принудительного удаления токоведущих частей из зоны доступа людей.
• Работает только в пределах температурного диапазона -70…+45 C - при более высоких температурах возможен перегрев и потеря механической прочности.
• Не рекомендуется для использования во взрывоопасных средах без дополнительной защиты.

Примеры использования

• Подключение входного автомата к главному распределительному щиту в цехе.
• Связка между трансформатором и вводным ящиком на подстанции.
• Распределение тока от выпрямителя к сварочным машинам на заводе.
• Система питания конвейеров с высокой нагрузкой в пищевой промышленности.

Практические советы

• Перед монтажом проверьте чистоту поверхности - оксидная плёнка на меди увеличивает переходное сопротивление.
• При соединении используйте медные шайбы и болты класса прочности 8.8 и выше.
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки или свободные перемещения - металл расширяется при нагреве.
• При заказе учтите кратность 3 м: если нужна длина 7 м, закажите две шины - 6 м и 3 м, затем отрежьте лишнее.
• Храните шину в сухом месте - длительное воздействие влаги может вызвать коррозию контактов.
