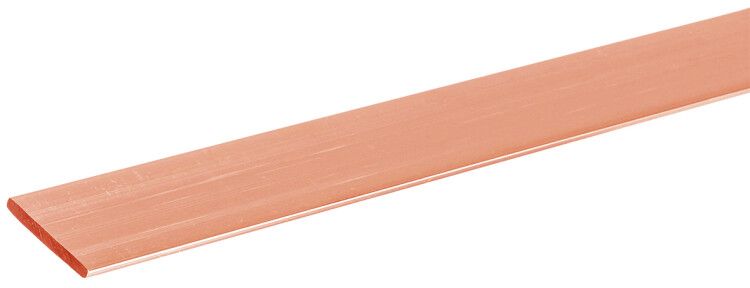

Шина медная твердая М1Т 5х50х4000 мм | YBC10-05-050 IEK

Шина медная твердая М1Т 5х50х4000 мм от IEK - это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-05-050 предназначен для монтажа в распределительных устройствах, шинопроводах и силовых цепях промышленного и коммерческого оборудования.

Назначение и область применения

Шина медная твердая М1Т 5х50х4000 мм используется для создания жестких токоведущих трасс в электрораспределительных системах. Применяется в распределительных щитах НКУ, шинопроводах, ячейках КРУ и других устройствах, где требуется высокая механическая устойчивость и долговременная проводимость. Подходит для установки в жилых, общественных и промышленных зданиях, особенно там, где важна компактность и надежность соединений.

Технические характеристики

• Материал: медь марки М1Т по ГОСТ 434 и ГОСТ 859 - высокой чистоты, с минимальным количеством примесей
• Форма: плоская шина - позволяет плотно фиксироваться на опорах и легко соединяться с аппаратами
• Размеры: 5 мм × 50 мм × 4000 мм - толщина 5 мм, ширина 50 мм, длина 4 метра
• Площадь поперечного сечения: 250 мм2 - обеспечивает низкое сопротивление и малые потери энергии
• Номинальный ток: 860 А - способна безопасно проводить токи до этого значения при нормальных условиях
• Срок службы: 50 лет - рассчитана на длительную эксплуатацию без замены при соблюдении условий монтажа

Совместимость и монтаж

Шина медная твердая М1Т 5х50х4000 мм совместима с болтовыми соединениями, контактными планками и зажимами, соответствующими габаритам 5×50 мм. Для монтажа используются изоляторы с посадочным отверстием под шпильки M10–M12. Установка требует точного выравнивания и равномерного затягивания креплений - перегрузка может вызвать деформацию. Не рекомендуется использовать в местах с частыми вибрациями без демпферных элементов. Длина 4 метра позволяет минимизировать количество стыков в длинных трассах.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 434 и ГОСТ 859 - требования к составу меди и механическим свойствам. Соответствует нормам безопасности для стационарных электрических установок. Не содержит свинца и других токсичных примесей. Может использоваться внутри помещений с контролируемой влажностью и температурой. Не предназначена для открытого монтажа на улице без защиты от атмосферных воздействий.

Преимущества

• Высокая теплопроводность меди снижает нагрев при нагрузке
• Жесткая форма исключает прогиб и самопроизвольное смещение
• Долгий срок службы - экономия на обслуживании и замене
• Стандартные размеры обеспечивают совместимость с большинством комплектующих IEK и аналогичных производителей
• Отсутствие изоляции - возможность прямого контакта с другими металлическими элементами при правильном оформлении изоляции между фазами

Ограничения применения

• Не применяется в переменных средах с повышенной коррозионной активностью (например, химические производства без защиты)
• Не допускается использование в качестве гибкого проводника - материал твердый и хрупкий при изгибе
• Требуется обязательная изоляция между фазами и заземлением - шина не имеет внешней изоляции
• Запрещено применение в сетях выше 1000 В без специального расчета и усиленной изоляционной системы
• Не подходит для мобильных или часто перемещаемых устройств

Примеры использования

• Главные вводы в распределительные щиты 400/230 В в торговых центрах
• Силовые шинопроводы на заводах для питания станков и конвейеров
• Связка между трансформатором и вводным автоматическим выключателем
• Объединение нескольких групповых щитов в единую шинную систему
• Альтернатива многожильному кабелю в помещениях с ограниченным пространством

Практические советы

• Перед монтажом проверьте чистоту поверхности - оксидная пленка увеличивает переходное сопротивление
• Используйте смазку на основе графита или бронзы для контактов - предотвращает окисление и облегчает последующее обслуживание
• При необходимости резки используйте ножницы по металлу или диск на углошлифовальной машине - после резки зачистите кромки
• Учитывайте посадочные размеры крепежа: для шины 5×50 мм типично применение болтов M10–M12
• При сборке шинопровода следите за одинаковым шагом между опорами - неравномерная нагрузка может вызвать трещины
• Для систем с током выше 600 А рекомендуется контроль температуры контактов термокамерой или ИК-термометром
