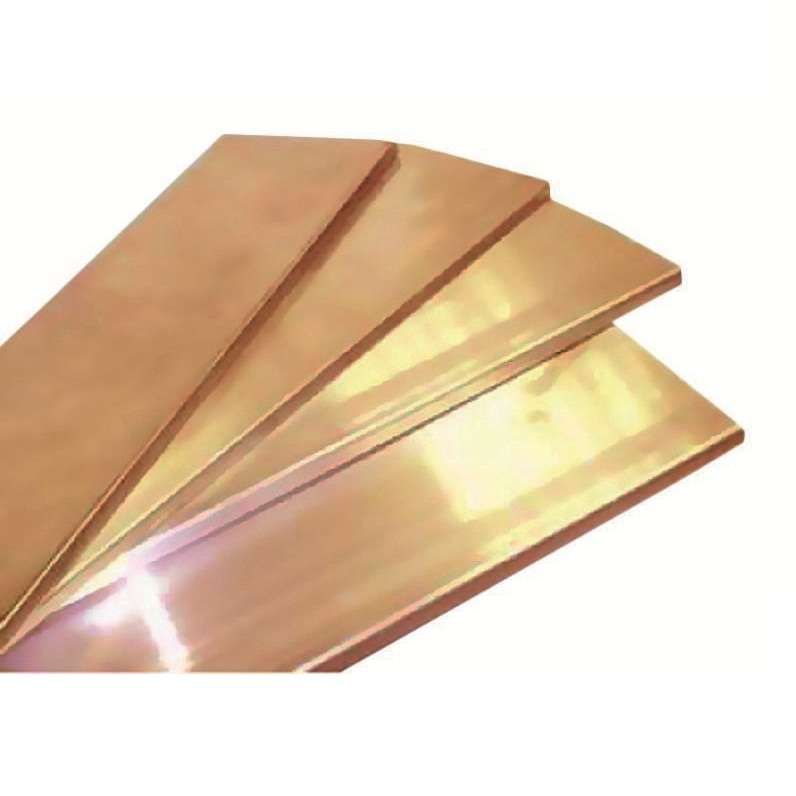

Шина медная М1Т 50х5, 250 мм2, 860 А, дл.4м КЗОЦМ 59551

Шина медная М1Т 50х5 (длина 4 м, кратно 3 м) КЗОЦМ - это жесткий проводник из меди с сечением 250 мм2, предназначенный для надежного распределения больших токов в силовых электрических цепях. Продукт серийно выпускается брендом КЗОЦМ и используется там, где важна устойчивость к высокой нагрузке и долговечность.

Назначение и область применения

Шина медная М1Т 50х5 (длина 4 м, кратно 3 м) КЗОЦМ применяется для соединения оборудования в распределительных устройствах, щитах и подстанциях. Подходит для передачи тока до 860 А в системах постоянного и переменного тока. Часто встречается в промышленной электротехнике: на заводах, в энергообъектах, на транспорте, в системах автоматизации.

Технические характеристики

• Сечение: 250 мм2 - обеспечивает пропускную способность до 860 А при нормальных условиях
• Размеры: 50 мм × 5 мм - определяют механическую прочность и удобство крепления
• Длина: 4 метра, кратность 3 метра - можно заказывать отрезками, начиная с 3 м; 4 м - стандартный шаг для компактной сборки
• Материал: медь высокой чистоты - гарантирует низкое электрическое сопротивление и хорошую теплопроводность
• Диапазон рабочих температур: от –70 C до +45 C - позволяет использовать в холодных помещениях и на открытых площадках при условии защиты от осадков

Совместимость и монтаж

Шина медная М1Т 50х5 (длина 4 м, кратно 3 м) КЗОЦМ совместима с болтовыми зажимами, шинодержателями и изолирующими опорами, рассчитанными на габариты 50×5 мм. Для монтажа требуется минимум два крепления на каждый участок длиной более 1,5 м. Учитываются посадочные отверстия - они должны соответствовать стандартному шагу 100–150 мм. Не рекомендуется перегибать шину под острым углом - возможна трещина или потеря проводимости. Лучше использовать заводские изгибы или специальные гибочные станки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 10434 и отвечает нормам безопасности для силовых шин в электроустановках. Отсутствие покрытия (чистая медь) требует контроля окисления - особенно в агрессивных средах. Наличие бренда КЗОЦМ указывает на соответствие внутренним стандартам производства, применяемым в России.

Преимущества

• Высокая проводимость меди снижает потери мощности и нагрев при работе
• Жесткая форма исключает провисание и колебания при большой длине
• Удобная кратность 3 м позволяет точно подбирать длину без лишних отходов
• Стандартные размеры обеспечивают совместимость с большинством промышленных шинодержателей

Ограничения применения

• Не предназначен для работы выше +45 C - при повышенных температурах снижается допустимый ток
• Чистая медь без лакового или оцинкованного покрытия подвержена окислению во влажной среде - требует регулярного осмотра и смазки контактных поверхностей
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации - риск повреждения креплений
• Длина 4 м - не всегда оптимальна для малогабаритных щитов; при необходимости точной настройки лучше выбрать отрезок 3 м

Примеры использования

• Подключение главного ввода к распределительному щиту на производстве
• Связка между преобразователями частоты и двигателями на конвейере
• Распределение тока от аккумуляторной батареи в системах бесперебойного питания
• Сборка шинопроводов в холодильных установках с низкими температурами

Практические советы

• Перед монтажом зачищайте контакты шины и зажимов от оксидной плёнки - используйте металлическую щётку или абразивную ленту
• Затягивайте болты усилием 10–15 Нм - слишком слабо - плохой контакт, слишком сильно - деформация медной шины
• Для длительной эксплуатации в сыром воздухе наносите тонкий слой контактной смазки (например, на основе лития)
• При использовании нескольких шин параллельно - соблюдайте одинаковую длину и расположение, чтобы избежать неравномерного распределения тока
• Артикул 59551 - это единственный номер для заказа именно этой модификации: 50×5 мм, 4 м, медь, КЗОЦМ. Не путайте с другими длинами или сечениями.
