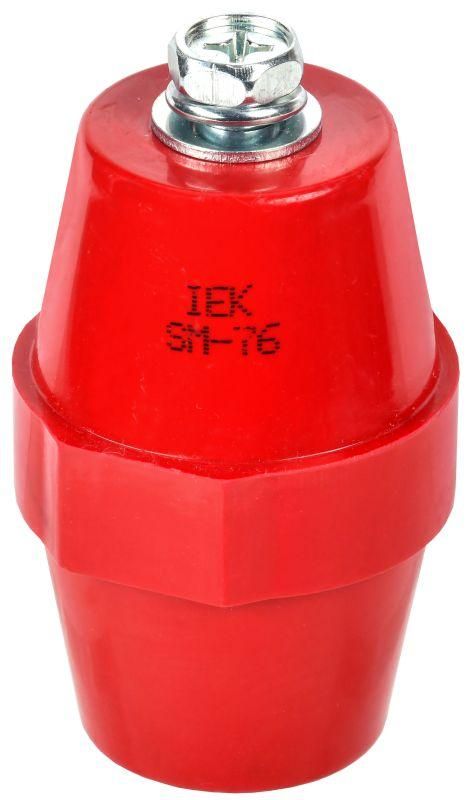

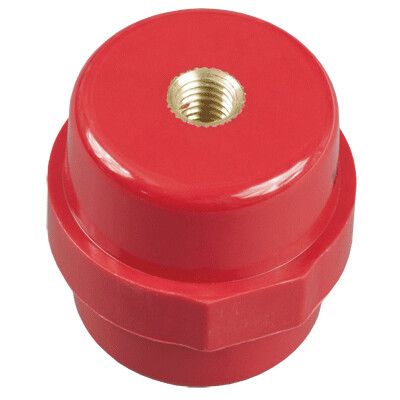

Изолятор силовой SM76 М10 1000В 1250А с болтом IEK (ИЭК) YIS11-76-25-B

Изолятор силовой SM76 (М10) с болтом от IEK предназначен для надёжного крепления и электрической изоляции токоведущих шин в распределительных шкафах. Артикул yis11-76-25-b обеспечивает безопасную передачу тока до 1250 А при напряжении до 1000 В, что делает его подходящим решением для промышленных энергораспределительных систем.

Назначение и область применения

Изолятор силовой SM76 (М10) с болтом используется для фиксации медных или алюминиевых шин внутри силовых шкафов, распределительных устройств и сборок. Он предотвращает случайное замыкание шин на заземлённый корпус, обеспечивая электробезопасность и механическую устойчивость. Применяется в промышленных щитах, панелях управления, подстанциях, на конвейерах и оборудовании с высокими токовыми нагрузками.

Технические характеристики

• Номинальное напряжение: 1000 В
• Максимальный расчетный ток: 1250 А
• Метрический размер болта: М10
• Количество полюсов: 1
• Диапазон рабочих температур: от –40 C до +60 C
• Срок службы: 30 лет
• Цвет: красный - визуальное отличие от других элементов, упрощает идентификацию в комплектации

Совместимость и монтаж

Изолятор силовой SM76 (М10) с болтом крепится одним болтом М10 к металлической плите, стенке шкафа или монтажной планке. На противоположной стороне через гайку и шайбу фиксируется токоведущая шина. Для устойчивости каждая шина должна опираться минимум на два изолятора - по краям. При длине шины более 1 метра рекомендуется установка дополнительных промежуточных изоляторов для снижения механического прогиба. Убедитесь, что посадочный диаметр отверстия в шине соответствует размеру головки болта - типичная совместимость с шинами стандарта IEC 60947.

Безопасность и стандарты

Изолятор силовой SM76 (М10) с болтом соответствует требованиям к изоляционным материалам для распределительных устройств. Произведён из термореактивного компаунда, обеспечивающего высокую электрическую прочность и устойчивость к дуговым перегрузкам. Рекомендован для использования в проектах, где требуется соответствие нормам ГОСТ Р 50030.2 и IEC 61439.

Преимущества

• Высокая механическая жесткость - выдерживает значительные усилия при затяжке шин
• Устойчивость к перепадам температур - работает в условиях холодных цехов и нагреваемых помещений
• Долгий срок службы - 30 лет без потери изоляционных свойств
• Ярко-красный цвет - позволяет легко отличить силовые изоляторы от сигнальных или крепёжных элементов
• Подтверждённая совместимость с продукцией IEK - идеально сочетается с другими элементами серии SM76

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты от осадков и прямого UV-облучения
• Не подходит для переменного тока выше 1000 В - максимальное напряжение строго ограничено
• Запрещено использовать с болтами другого размера - применение М8 или М12 нарушает механическую целостность и изоляцию
• Не рекомендуется для многополюсных соединений - каждый изолятор рассчитан на один полюс

Примеры использования

• Фиксация медных шин в главном распределительном щите (ГРЩ) промышленного предприятия
• Крепление шин постоянного тока в системах UPS
• Сборка распределительных панелей для насосных станций и компрессоров
• Монтаж силовых цепей в автоматических линиях с высокой плотностью оборудования

Практические советы

• Перед монтажом проверьте, чтобы поверхность шины была чистой и без заусенцев - это исключит повреждение изолятора при затяжке
• Используйте пружинные шайбы при затяжке болтов в вибрационных средах - это предотвратит самопроизвольное ослабление
• При использовании нескольких изоляторов на одной шине соблюдайте равномерность шага между ними - неравномерная нагрузка вызывает деформацию
• Артикул yis11-76-25-b совместим с другими изделиями IEK серии SM76 - можно комбинировать с аналогичными изоляторами для унификации запаса
• Не используйте смазку на контактных поверхностях - она снижает проводимость и может вызвать перегрев
