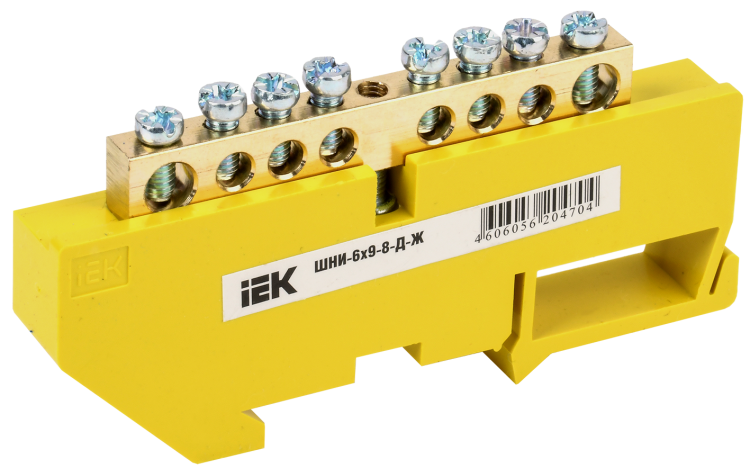

Шина PE земля ШНИ-6х9-8-Д-Ж на DIN-изоляторах 100А 16мм² IEK YNN10-69-8D-K05

Шина заземления PE на DIN-изоляторах ШНИ-6х9-8-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Устройство смонтировано на DIN-рейку, выполнено из латуни и рассчитано на работу при напряжении до 380 В и токе до 100 А.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-6х9-8-Д-Ж используется для сборки систем заземления и зануления в электрощитах. Применяется для подключения нулевых защитных (PE) и нулевых рабочих (N) проводников. Подходит для установки в промышленных, коммерческих и жилых объектах - в том числе в щитах управления станков, конвейеров, освещения и HVAC-систем.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных точек: 8
• Поддерживаемое сечение провода: до 16 мм2
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Изолированный монтаж: да - предотвращает случайные замыкания на корпус щита
• Температурный диапазон: от -40 C до +50 C - работает в условиях холодных складов и жарких помещений
• Толщина профиля: 12 мм - достаточна для механической прочности при затяжке клемм
• Цвет: желтый - соответствует цветовой маркировке PE-проводников по ГОСТ
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Шина ШНИ-6х9-8-Д-Ж крепится на стандартную 35-мм DIN-рейку с помощью изоляторов. Монтаж возможен как по центру, так и по краям - зависит от типа щита и компоновки. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы - это исключает перелом жил и снижает переходное сопротивление. Не требует специальных инструментов: достаточно отвертки для фиксации проводов в клеммах. Совместима с любыми моделями щитов, где есть DIN-рейка.

Безопасность и стандарты

Шина ШНИ-6х9-8-Д-Ж соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения. Желтый цвет исполнения соответствует нормам маркировки защитного заземления. Изолирующие элементы обеспечивают безопасное расстояние между шиной и металлическими частями щита, что снижает риск поражения током при обслуживании.

Преимущества

• Высокая надёжность за счёт латунной основы - материал не теряет проводимости даже после длительной нагрузки
• Удобный доступ ко всем 8 клеммам - позволяет легко подключить несколько групп оборудования
• Изолированная конструкция - не нуждается в дополнительном монтаже пластиковых экранов
• Стандартный форм-фактор - совместим с большинством серийных щитов IEK и других производителей
• Долгий срок службы - 15 лет без необходимости замены при правильной эксплуатации

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - использование в сетях 660 В недопустимо
• Максимальное сечение провода - 16 мм2; более толстые провода (например, 25 мм2) не поместятся в клеммы
• Не следует использовать в средах с постоянным воздействием агрессивных химических веществ - латунь может подвергаться эрозии
• Не является самостоятельным устройством защиты - должна применяться в составе полноценной системы заземления

Примеры использования

• Заземление всех корпусов автоматических выключателей в распределительном щите торгового центра
• Объединение нулевых проводов от группы светильников в офисном здании
• Сборка PE-шин в щите насосной станции с несколькими двигателями
• Подключение защитных проводников от частотных преобразователей и PLC-устройств

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - не более 16 мм2
• Используйте наконечники-гильзы с опрессовкой, а не просто зажимайте голые жилы - это увеличит срок службы соединения
• При установке в щит с металлическим корпусом убедитесь, что изоляторы плотно прилегают к рейке - иначе возникает риск пробоя
• Проверяйте момент затяжки клемм: переусиливать нельзя - можно повредить латунную гнездовую часть
• Артикул ynn10-69-8d-k05 - это тот же продукт, что и ШНИ-6х9-8-Д-Ж; при заказе указывайте оба варианта для точности
