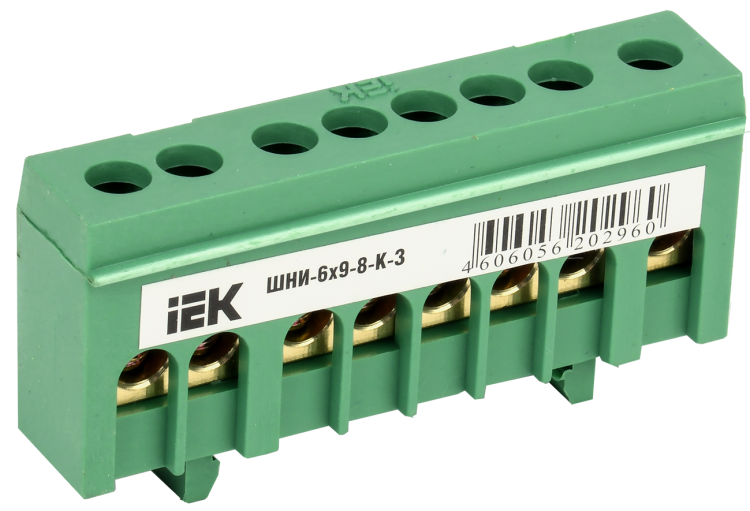

Шина PE "земля" в корпусном изоляторе на DIN-рейку ШНИ-6х9-8-К-З | YNN10-69-8KD-K06 IEK

Шина PE земля в корпусном изоляторе на DIN-рейку ШНИ-6х9-8-К-З зеленая от IEK предназначена для надёжного соединения защитных нулевых проводников в распределительных щитах. Устройство обеспечивает безопасное заземление с возможностью монтажа на стандартную DIN-рейку, что делает его удобным решением для сборки силовых и автоматизированных систем.

Назначение и область применения

Шина PE земля в корпусном изоляторе на DIN-рейку ШНИ-6х9-8-К-З зеленая используется для подключения защитных нулевых проводов (PE) в электрических щитах. Применяется в коммерческих, промышленных и жилых объектах там, где требуется организовать единый контур заземления: в распределительных щитах, щитах управления, станциях автоматизации, на конвейерах и в системах освещения.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей в щитах
• Напряжение: 380 В - рассчитана на работу в трёхфазных сетях 400 В
• Количество контактов: 8 - позволяет подключить восемь проводов одновременно
• Диапазон сечений проводов: 16 мм2 - оптимальна для медных проводов сечением до 16 мм2
• Материал: латунь - высокая электропроводность и устойчивость к коррозии
• Изолированный монтаж: да - корпус изолятора предотвращает случайные замыкания на металлический корпус щита
• Цвет: зелёный - соответствует цветовой маркировке PE-проводника по ГОСТ
• Толщина: 14 мм - компактная форма, не занимает лишнего места в щите
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных складов и нагреваемых помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Шина PE земля в корпусном изоляторе на DIN-рейку ШНИ-6х9-8-К-З зеленая крепится на стандартную 35-мм DIN-рейку. Монтаж осуществляется за счёт фиксирующих зацепов на корпусе изолятора - достаточно вставить шину в рейку и слегка надавить до щелчка. Для подключения проводов используйте наконечники-гильзы, особенно при работе с многожильными медными проводами - это исключит ослабление контакта и перегрев. Подключение выполняется через болты с гайками, расположенные на верхней части шины. Обратите внимание: посадочные отверстия рассчитаны на провода до 16 мм2; более толстые провода требуют других моделей.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к изолированному заземляющему устройству. Цветовая маркировка (зелёный) соответствует ГОСТ 33542-2015. Изоляционный корпус предотвращает контакт с токоведущими частями при обслуживании. Наличие изоляции и сертифицированный материал (латунь) обеспечивают соответствие нормам безопасности для электроустановок напряжением до 1000 В.

Преимущества

• Удобный монтаж на DIN-рейку - экономит время при сборке щитов
• Высокая плотность контактов - 8 точек подключения в компактной форме
• Защита от случайных замыканий благодаря изолирующему корпусу
• Стандартный цвет - сразу узнаваемо как PE-шину, снижает риск ошибок при монтаже
• Долговечность - срок службы 15 лет при правильной установке

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - используйте другие модели (например, ШНИ-6х9-14-К-З)
• Не применяется в качестве рабочего нуля N - только для защитного заземления PE
• Не рекомендуется использовать вне закрытых щитов - внешняя среда с повышенной влажностью или химическими парами может повлиять на срок службы
• Не имеет защиты от механических ударов - не устанавливается в местах с высокой вероятностью физического воздействия

Примеры использования

• Подключение защитных проводов от автоматических выключателей в этажном щите жилого дома
• Объединение PE-проводов от нескольких станков на промышленной линии
• Формирование единой точки заземления в щите управления насосной станцией
• Сборка распределительного щита для системы освещения торгового центра

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - не смешивайте 10 мм2 и 25 мм2 на одной шине
• Затягивайте болты усилием 0,5–0,7 Нм - переусилие может повредить резьбу, недостаточное - вызовет нагрев
• При использовании в сыром помещении (бассейн, подвал) дополнительно проверяйте целостность изоляции каждые 6 месяцев
• Артикул ynn10-69-8kd-k06 совпадает с официальным номером IEK - заказывайте по нему для гарантии подлинности
• Если нужна большая ёмкость - выбирайте аналоги с 14 контактами, но учтите увеличенную ширину
