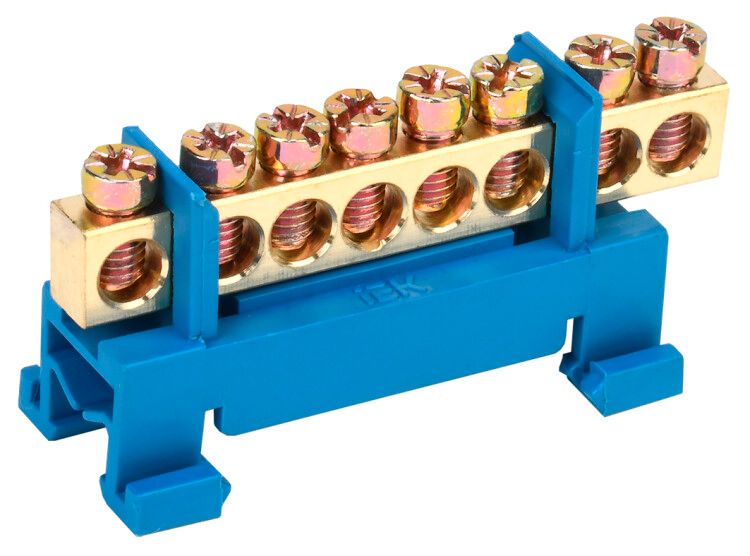

Шина нулевая на DIN-изол. "Стойка" ШНИ 6х9-8-С-С IEK YNN10-69-8P-K07

Шина нулевая на DIN-изоляторах тип Стойка ШНИ-6х9-8-С-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-8p-k07 обеспечивает компактное и безопасное решение для систем с током до 100 А.

Назначение и область применения

Шина нулевая на DIN-изоляторах тип Стойка ШНИ-6х9-8-С-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется в бытовых, коммерческих и промышленных установках - например, в щитах автоматического ввода резерва (АВР), распределительных пунктах (РП), щитах освещения и управления технологическим оборудованием. Подходит для подключения как одножильных, так и многожильных проводов сечением до 16 мм2.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Количество контактных точек: 8
• Сечение провода: до 16 мм2
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Цвет: синий - соответствует цветовой маркировке N-проводника
• Диапазон рабочих температур: от –40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ монтажа: на DIN-рейку 35 мм
• Поверхность: необработанная - требует осторожной работы при затяжке для предотвращения повреждений

Совместимость и монтаж

Шина ШНИ-6х9-8-С-С крепится на стандартную DIN-рейку шириной 35 мм с помощью изоляторов, расположенных по центру или по краям корпуса. Для фиксации используются специальные угловые изоляторы, позволяющие смонтировать шину как на рейке, так и прямо на стенку щита. При подключении многожильных медных проводов обязательно применение наконечников-гильз - это исключает перелом жил и снижает риск нагрева в месте контакта. Затяжка винтов выполняется моментом, соответствующим требованиям ГОСТ Р 50030.2–2010, без избыточного усилия.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам для внутреннего монтажа. Материал - латунь - соответствует нормам по электробезопасности и термостойкости. Наличие изоляторов гарантирует защиту от случайного замыкания на корпус щита. Цветовая маркировка (синий) соответствует IEC 60446 для обозначения нулевого проводника. Устройство не имеет сертификата UL или CE, но допущено к использованию в РФ согласно ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Высокая долговечность благодаря материалу - латуни, устойчивой к окислению и механическому износу
• Стандартный шаг между контактами позволяет легко подключить несколько проводов без перегрузки
• Гибкая система крепления: можно использовать как на DIN-рейке, так и на панели щита
• Синий цвет упрощает визуальную идентификацию нулевой шины при обслуживании
• Поддерживает работу в экстремальных условиях - от минус 40 C до плюс 50 C

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможна химическая реакция и повышенное переходное сопротивление
• Не рассчитана на переменный ток выше 100 А - превышение нагрузки вызывает перегрев и выход из строя
• Не следует использовать в помещениях с постоянным воздействием агрессивных паров (например, хлора, кислот) - даже латунь со временем подвергается коррозии
• Необходимо избегать частого демонтажа и переустановки - многократные затяжки винтов могут деформировать контактные площадки

Примеры использования

• Щиты освещения в офисных зданиях - сборка всех нулевых проводов от светильников
• Промышленные панели управления - подключение PE-проводов от двигателей и станков
• Автоматические системы вентиляции - обеспечение защиты от утечек тока
• Жилищные распределительные щиты (РЩ) - совмещённая шина N+PE в TT-системах

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 16 мм2; более толстые провода не войдут в зажимы
• Обязательно используйте наконечники-гильзы для многожильных проводов - это продлит срок службы контакта
• Затягивайте винты равномерно, без резких движений - латунь мягче стали, и её легко повредить
• При установке нескольких шин рядом - оставляйте минимальный зазор 10 мм между соседними элементами для теплоотвода
• Проверяйте плотность контакта после первого включения - при первом нагреве металл немного «даёт» и требуется контрольная подтяжка
