Шина нулевая N 6х9 12 отвер. латунь син. изолятор на DIN-рейку PROxima EKF sn0-63-12-d

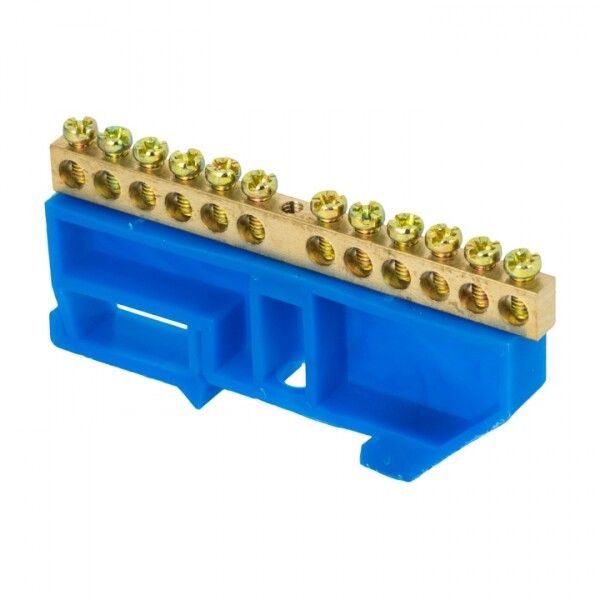

Шина нулевая N 6х9 мм 12 отверстий латунь синий изолятор на DIN-рейку от EKF серии PROxima - это компактное устройство для распределения нулевого провода в щитах, рассчитанное на работу в промышленных условиях. Материал - латунь, монтаж - на DIN-рейку, что обеспечивает быстрое и надёжное соединение.

Назначение и область применения

Шина используется для подключения нулевых проводников (N) в электрических щитах. Применяется в системах TN-S и TN-C-S, где требуется централизованное соединение нескольких нулевых жил. Подходит для установки в щитах управления, силовых панелях, автоматических выключателях и других устройствах в промышленных и коммерческих объектах. Также может использоваться в НКУ (низковольтных коммутационных устройствах).

Технические характеристики

• Количество подключений: 12 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Тип подключения: винтовой зажим
• Диапазон сечений проводов: 1,5–10 мм2
• Материал контактной части: латунь
• Изолятор: синего цвета, выполнен из диэлектрического материала
• Габариты: 6×9 мм (высота × ширина)
• Рабочая температура: от –40 C до +105 C
• Степень защиты: IP00 (без защиты от внешних воздействий - требует установки внутри закрытых щитов)
• Способ монтажа: фиксация на DIN-рейку типа TS35
• Соответствие стандарту: IEC 60309-1 (1999)

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защелкнуть её на рейку - дополнительного крепления не требуется. Винтовые зажимы позволяют затягивать провода сечением от 1,5 до 10 мм2. Рекомендуется использовать крестовую отвёртку для точной затяжки - перетягивание может повредить резьбу. Обязательно проверьте соответствие сечения провода заявленному диапазону: более толстый провод не войдёт, более тонкий - будет плохо контактировать.

Безопасность и стандарты

Шина соответствует международному стандарту IEC 60309-1, который регламентирует требования к соединительным устройствам. Латунная основа обеспечивает хорошую электропроводность и устойчивость к окислению. Синий изолятор позволяет легко отличить нулевую шину от фазных и заземляющих элементов. Однако степень защиты IP00 означает, что шина не имеет корпуса - она должна быть установлена исключительно внутри закрытого электрошкафа, чтобы предотвратить случайное прикосновение или попадание сторонних предметов.

Преимущества

• Высокая проводимость благодаря материалу - латуни
• Устойчивость к коррозии и механическому износу
• Экономичность: стоимость ниже аналогов европейских брендов на 10–50%
• Чёткая цветовая маркировка (синий) для удобства идентификации
• Поддержка широкого диапазона сечений проводов - универсальность для большинства задач
• Совместимость с сериями EKF PROxima - единый стиль и подход к сборке щитов

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не допускает открытой эксплуатации
• Не предназначен для подключения проводов сечением менее 1,5 мм2 или более 10 мм2
• Не рекомендуется для постоянного использования в средах с высокой влажностью, агрессивными газами или пылью - отсутствует герметизация
• Не является заземляющей шиной (PE); для PE нужна отдельная шина с другим цветовым обозначением

Примеры использования

• Распределение нулей в щите освещения многоквартирного дома
• Центральное подключение нулевых проводов на промышленном конвейере
• Объединение нулей от нескольких частотных преобразователей
• Сборка щита управления насосной станцией
• Замена старой перемычки на DIN-шину в модернизированном распределительном щите

Практические советы

• Перед монтажом убедитесь, что все провода обрезаны ровно и лишняя изоляция удалена - это гарантирует плотный контакт
• Не используйте одновременно провода разного сечения в одном зажиме - это снижает надёжность
• Проверяйте момент затяжки винта: он должен быть достаточным, чтобы не было люфта, но не превышать усилие, которое может повредить резьбу
• При групповой установке нескольких шин соблюдайте минимальный зазор между ними - не менее 10 мм - для теплоотвода и доступа к зажимам
• Для обслуживания щита всегда отключайте питание - даже нулевой провод может находиться под потенциалом при аварийных режимах
