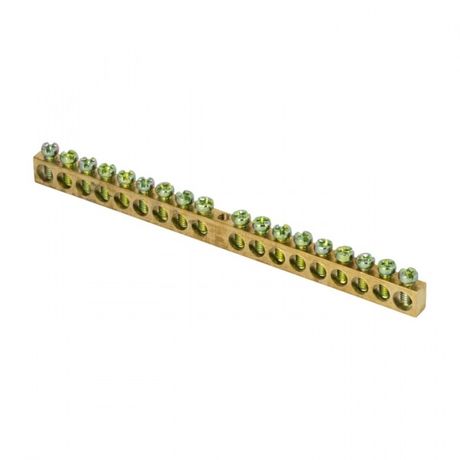

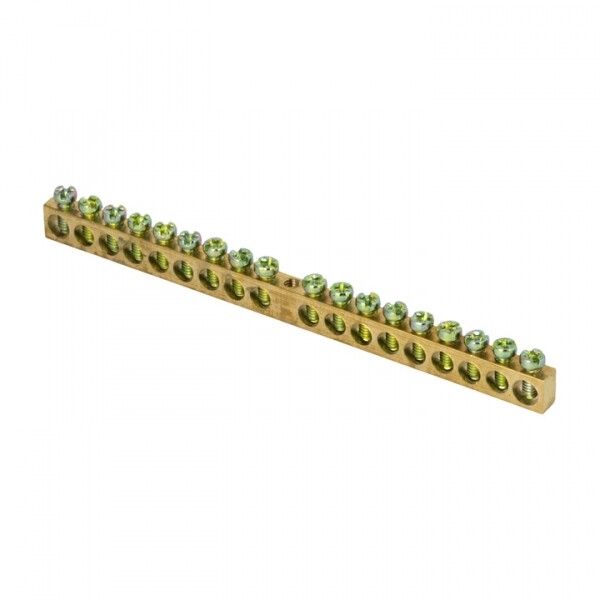

Шина PEN "ноль-земля" (6х9мм) 18 отверстий латунь крепеж по центру EKF PROxima | sn0-63-18

Шина PEN ноль-земля 6х9 мм 18 отверстий латунь крепеж по центру от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных устройствах промышленного типа. Устройство обеспечивает безопасное соединение проводов сечением 1,5–10 мм2 и рассчитано на работу при токе до 100 А.

Назначение и область применения

Шина PEN используется для комбинированного подключения нулевого проводника (N) и защитного заземления (PE) в щитах и распределительных устройствах. Применяется в системах TN-C-S и TN-S, где требуется единая точка соединения N и PE. Подходит для установки в КИПиА, силовые щиты, станционные комплекты, автоматические системы управления. Работает в условиях промышленной среды - заводы, насосные станции, объекты ЖКХ.

Технические характеристики

• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медью и алюминием
• Количество подключений: 18 отверстий - позволяет подсоединить до 18 проводников
• Номинальный ток: 100 А - выдерживает длительные нагрузки без перегрева
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380/220 В
• Диапазон сечений проводов: 1,5–10 мм2 - подходит для большинства бытовых и промышленных кабелей
• Габариты: 6×9 мм - компактный профиль для плотной укладки в щитах
• Диапазон рабочих температур: от –40 до +105 C - работает в холодных и жарких помещениях
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого корпуса
• Способ монтажа: на шинопровод - фиксируется через специальные кронштейны или DIN-рейку с изоляторами
• Подключение: винтовое - надёжный контакт, легко проверяется и обслуживается
• Полюса: 1 - одна шина выполняет функции N и PE одновременно

Совместимость и монтаж

Шина PEN 6х9 мм 18 отверстий латунь крепеж по центру монтируется исключительно на изоляторы, установленные на шинопроводе или DIN-рейке. Для правильной установки важно соблюдать минимальный зазор между шиной и металлическими частями корпуса - чтобы избежать замыкания. Винты имеют круглое основание, что предотвращает повреждение жил при затяжке. Монтаж допускается только после отключения питания. Не рекомендуется использовать без защитного кожуха - IP00 не защищает от доступа посторонних предметов.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Все контакты выполнены из оцинкованной латуни - снижают риск электрохимической коррозии при смешивании меди и алюминия. Изоляторы сделаны из самозагасающего пластика - не поддерживают горение, что соответствует нормам пожарной безопасности. Оцинкованные винты обеспечивают долговечность даже во влажной среде.

Преимущества

• Одинаковая совместимость с медными и алюминиевыми проводниками благодаря оцинкованному покрытию
• Круглое основание винта - не режет жилу при затяжке, сохраняет целостность провода
• Высокая теплопроводность латуни - равномерное распределение тока, минимизация нагрева
• Фиксация по центру - устойчивая установка, исключает перекосы при многократном демонтаже
• Широкий выбор моделей в серии PROxima - можно подобрать нужное количество отверстий и габариты

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Запрещён монтаж в открытых помещениях без герметичного корпуса
• Не предназначен для работы при токе выше 100 А - превышение вызывает перегрев и деформацию
• Не подходит для подключения проводов меньше 1,5 мм2 или больше 10 мм2 - возможен плохой контакт или повреждение винта
• Не используйте в местах с постоянным воздействием химически активных паров - латунь может окисляться

Примеры использования

• Объединение нулей и заземлений в главном распределительном щите (ГРЩ) производственного цеха
• Коммутирование заземляющих проводников на станциях управления лифтами
• Сборка нулевой шины в щитах освещения торгового комплекса
• Подключение заземления в системах автономного энергообеспечения с ИБП

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калиброванный инструмент
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабый контакт увеличивает сопротивление, слишком сильный - рвёт резьбу
• При использовании алюминиевых проводов нанесите антиоксидантную пасту на жилу перед подключением
• Проверяйте плотность контакта каждые 6–12 месяцев - особенно в условиях высокой влажности
• Выбирайте шину с запасом по количеству отверстий - удобнее добавить провод позже, чем менять всю шину
• Для EKF PROxima шина sn0-63-18 идеально сочетается с другими элементами серии - используйте одинаковый стиль сборки для унификации сервиса
