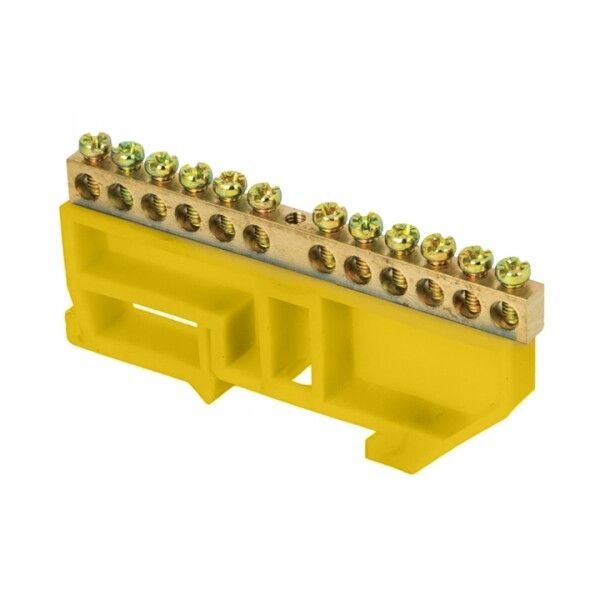

Шина нулевая N 6х9 12 отверстий желтый изолятор на DIN-рейку латунь PROxima EKF sn0-63-12-dz

Шина нулевая N 6х9 мм 12 отверстий латунь желтый изолятор на DIN-рейку от EKF серии PROxima - это надёжный элемент для распределения нулевого провода в щитах автоматики и силового оборудования. Подходит для промышленного и коммерческого использования, где требуется стабильное соединение с многими проводниками.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых проводников (N) в одном месте - например, в распределительном щите. Применяется в системах с TN-S и TN-C-S, где важно обеспечить единый потенциал нуля. Установка возможна в щитах управления, станках, конвейерах, осветительных и насосных пунктах. Также подходит для сборки щитов в условиях повышенной влажности или перепадов температур благодаря широкому диапазону рабочих температур.

Технические характеристики

• Количество подключений: 12 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Изолятор: негорючий пластик
• Габариты: 6×9 мм (сечение шины)
• Диапазон сечений проводников: 1,5–10 мм2
• Тип подключения: винтовой
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Цвет изолятора: жёлтый
• Количество полюсов: 1 (только N)

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть её на рейку - фиксация надёжная, не требует дополнительных креплений. Каждое отверстие рассчитано на один проводник. Винты затягиваются отвёрткой; рекомендуемый момент - не более 0,8 Нм, чтобы не повредить резьбу. Материал контактов совместим с медными и алюминиевыми проводами - можно использовать оба типа без переходных колец. Обязательно проверьте соответствие сечения провода диапазону 1,5–10 мм2 - меньшие или большие провода не обеспечивают надёжного контакта.

Безопасность и стандарты

Произведено в соответствии с требованиями к комплектным устройствам (НКУ). Изолятор выполнен из самозагасающего пластика - не поддерживает горение, что снижает риск распространения пламени при аварии. Отсутствие степени защиты (IP00) означает, что шина должна быть установлена исключительно внутри закрытых щитов - открытая эксплуатация недопустима. Все металлические части имеют антикоррозийное оцинкованное покрытие, продлевая срок службы даже в агрессивной среде.

Преимущества

• Оцинкованная латунь обеспечивает долговечность и совместимость с медью и алюминием
• Круглое основание винта не режет жилы провода при затяжке
• Негорючий изолятор повышает безопасность при перегрузках
• Чёткая цветовая маркировка (жёлтый) соответствует принятой практике для N-проводников
• Высокая плотность отверстий (12) позволяет экономить место в щите

Ограничения применения

• Не предназначен для работы вне электрошкафа - IP00 не защищает от пыли, влаги и механических воздействий
• Запрещено применять с проводами меньше 1,5 мм2 или больше 10 мм2 - риск перегрева или плохого контакта
• Не используйте для заземления PE - эта шина предназначена только для нулевого проводника (N); для PE нужна отдельная шина
• Не допускается установка в помещениях с постоянным воздействием химически активных паров без дополнительной герметизации

Примеры использования

• Щит управления технологическим оборудованием на заводе
• Распределительный щит торгового центра с множеством светильников
• Автоматический щит насосной станции с несколькими двигателями
• Система освещения в холодильном складе с высокой влажностью

Практические советы

• Перед монтажом убедитесь, что все проводники зачищены на 8–10 мм - слишком длинная часть может выйти из-под винта
• Не затягивайте винты с усилием - слышимый щелчок при правильной затяжке говорит о достаточном контакте
• Если в щите много шин, располагайте эту шину рядом с PE-шиной - так проще соблюдать принцип “нуль рядом с землёй”
• Проверяйте наличие сертификата соответствия - EKF PROxima имеет документацию, подтверждающую соответствие ГОСТ Р 50030.2 и IEC 60947
• Артикул sn0-63-12-dz - точный идентификатор для заказа запасных частей или аналогичных решений в будущем
