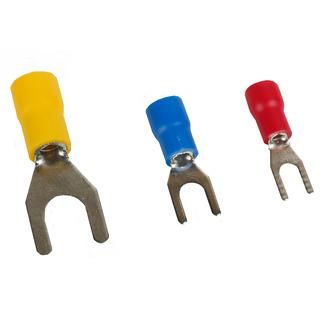

Наконечник вилочный НВИ OptiKit T-V-PVC-2-4 1.5-2.5 мм², М4 КЭАЗ 278058

Наконечник вилочный НВИ OptiKit T-V-PVC-2-4 - это изолированный медный наконечник с луженым покрытием и ПВХ-изоляцией синего цвета, предназначенный для надежного соединения проводов сечением 1,5–2,5 мм2 через винтовые зажимы. Упакован по 100 штук, изделие подходит для частых переключений и обслуживания в условиях широкого температурного диапазона. Бренд КЭАЗ и артикул 278058 указывают на соответствие серийному решению OptiKit T.

Назначение и область применения

Наконечник вилочный НВИ OptiKit T-V-PVC-2-4 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 400 В. Применяется там, где требуется быстрый доступ к контакту - например, при замене оборудования, тестировании или перекроссировках. Подходит для сборки щитов, управления двигателями, автоматикой и промышленным оборудованием.

Технические характеристики

• Форма: вилочная - позволяет легко заходить под винтовой зажим без поворота
• Номинальное сечение провода: 1,5–2,5 мм2 - оптимально для средних нагрузок
• Диаметр отверстия: 14 мм - совместим с винтами M6 и аналогичными креплениями
• Материал: медь - обеспечивает хорошую проводимость и термостойкость
• Покрытие: луженое - предотвращает окисление и улучшает долговечность контакта
• Изоляция: Поливинилхлорид (ПВХ) - устойчив к механическим воздействиям и химическим средам
• Цвет изоляции: синий - стандартизирован для удобства идентификации
• Форма гильзы: короткая - компактная конструкция для плотных распределительных коробок
• Рабочая температура: от –40 C до +80 C - работает в холодных и нагреваемых помещениях
• Номинальное напряжение: 400 В - соответствует требованиям промышленных сетей

Совместимость и монтаж

Наконечник вилочный НВИ OptiKit T-V-PVC-2-4 совместим с любыми винтовыми клеммами, имеющими отверстие диаметром 14 мм. Монтаж выполняется без специнструментов: провод вставляется в гильзу, обжимается клещами, затем наконечник вводится под винт. Изоляция не требует удаления - она защищает боковые поверхности и исключает случайные замыкания. Обжим должен быть качественным: недостаточно плотный контакт вызывает нагрев, слишком сильный - повреждает жилу.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для низковольтных систем до 400 В. Луженое покрытие снижает риск коррозии, а ПВХ-изоляция не распространяет горение. Соответствует общепринятым нормам для промышленного оборудования, однако не имеет отдельного сертификата по ГОСТ или IEC - рекомендуется проверять соответствие проектной документации.

Преимущества

• Удобство быстрой замены - не нужен полный демонтаж крепления, достаточно ослабить винт
• Защита от окисления благодаря лужению - продлевает срок службы контакта
• ПВХ-изоляция сохраняет целостность даже при частых перемещениях проводов
• Синий цвет изоляции упрощает визуальную классификацию в сложных схемах
• Короткая форма гильзы экономит место в плотных распределительных коробках

Ограничения применения

• Не предназначен для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не подходит для высокочастотных или импульсных цепей - не рассчитан на такие режимы
• Не использовать в агрессивных химических средах - ПВХ может деформироваться при контакте с растворителями
• Запрещено применять в местах с постоянным погружением в воду - IP-класс не указан, изоляция не герметична

Примеры использования

• Подключение двигателей в системах автоматизации
• Коммутация реле и контакторов в силовых щитах
• Обслуживание конвейерных линий с частыми переключениями
• Монтаж освещения и вентиляции в промышленных помещениях
• Перекрестные соединения в испытательных стендах

Практические советы

• Выбирайте обжимные клещи с матрицей под сечение 1,5–2,5 мм2 - некорректный обжим снижает надежность
• Проверьте диаметр винта перед установкой: 14 мм отверстие требует именно M6, а не M5 или M8
• При использовании в холодном помещении - допускается работа при –40 C, но не стоит вытягивать провод из наконечника при низкой температуре - ПВХ становится хрупким
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может ускорить окисление луженого слоя
• При необходимости замены - можно использовать другие наконечники серии OptiKit T с другим сечением, они имеют ту же форму и тип крепления
