Наконечник вилочный изолированный НВИ 2-4 (50шт.) EKF PROxima | nvi-2-4n

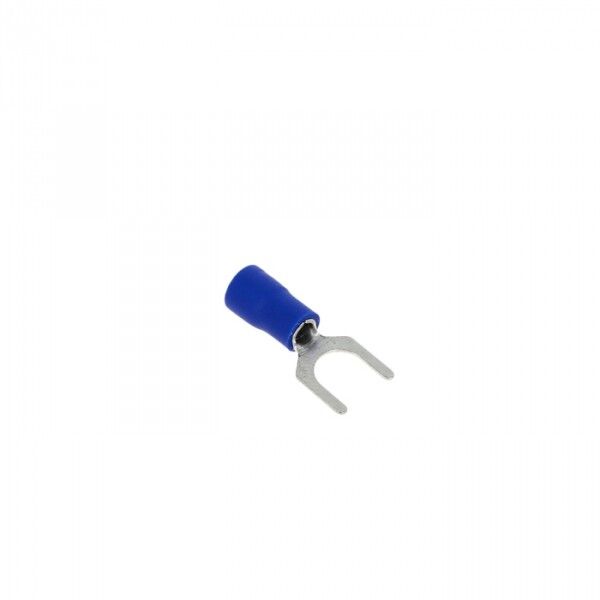

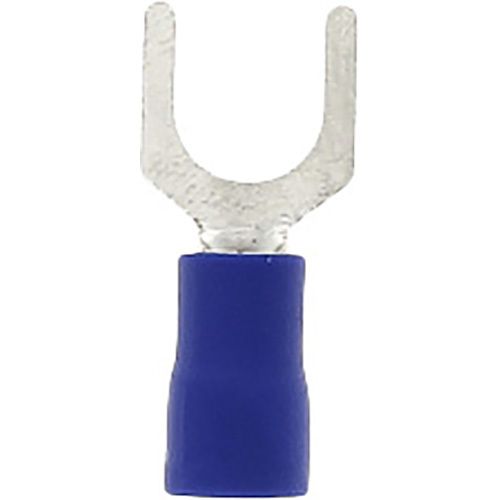

Наконечник вилочный изолированный НВИ 2.5-4 (50 штук) от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов с последующим быстрым подключением через винтовые зажимы. Этот тип наконечника особенно удобен там, где требуются частые переключения или обслуживание контактов - например, в распределительных щитах, пультах управления или силовых цепях оборудования.

Назначение и область применения

Наконечник вилочный изолированный НВИ 2.5-4 (50 штук) используется для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2 перед подключением к винтовым клеммам. Подходит для ситуаций, когда необходимо часто отсоединять и подключать провода - например, при тестировании, ремонте или изменении схемы. Благодаря вилочной форме и изоляции, он исключает случайные замыкания между соседними клеммами.

Технические характеристики

• Тип: вилочный, изолированный
• Сечение провода: 1,5–2,5 мм2
• Размер резьбы: М4
• Номинальное напряжение: 690 В
• Максимальный допустимый ток: 27 А
• Материал жилы: медь лужённая
• Изоляция: ПВХ, синего цвета
• Диаметр внутреннего отверстия: 2,3 мм
• Наружный диаметр: 4,5 мм
• Температурный диапазон: от –40 C до +80 C
• Форма гильзы: короткая
• Покрытие: лужёное (повышает антикоррозийную стойкость)
• Срок гарантии: 84 месяца

Совместимость и монтаж

Наконечник вилочный изолированный НВИ 2.5-4 (50 штук) совместим с любыми винтовыми клеммами стандарта M4. Для установки применяется опрессовка специальным инструментом - клещами с матрицей для вилочных наконечников. Убедитесь, что зачищенный конец провода полностью вошёл в гильзу, а изоляция плотно прилегла к основанию наконечника. После опрессовки проверьте прочность соединения легким растяжением.

Этот наконечник подходит для всех типов многожильных проводов: обычных, тонкопроволочных, эмалированных и даже с лаковой изоляцией - благодаря мягкому материалу и точному профилю гильзы.

Безопасность и стандарты

Изоляция выполнена из ПВХ, обеспечивающего механическую прочность и электрическую безопасность при работе под напряжением до 690 В. Цвет изоляции - синий - соответствует принятой практике маркировки нулевых проводников, что снижает риск ошибок при сборке. Лужёное покрытие повышает долговечность контакта и препятствует окислению меди.

Преимущества

• Удобство быстрого подключения и отключения - не нужна полная разборка клеммы;
• Изоляция защищает от пробоя и случайного касания других элементов;
• Лужёная медь обеспечивает стабильный контакт и длительный срок службы;
• Совместимость с широким спектром проводов, включая эмалированные и тонкопроволочные;
• Высокая термостойкость позволяет применять в условиях экстремальных температур.

Ограничения применения

• Не одножильными проводами - возможен плохой контакт из-за недостаточной деформации жилы;
• Запрещается использовать с проводами большего сечения (более 2,5 мм2) - есть риск перегрева и выхода из строя;
• Не рекомендовано применение в средах с постоянным воздействием открытого пламени или высокими уровнями масел и растворителей - ПВХ может потерять герметичность;
• Не подходит для автоматических систем, требующих пайки - только опрессовка.

Примеры использования

• Подключение к клеммам автоматических выключателей в распределительном щите;
• Обвязка двигателей, реле и контакторов в панелях управления;
• Соединение проводов в исполнительных механизмах станков и конвейеров;
• Монтаж в системах освещения с частым управлением (например, световые панели);
• Аппараты с регулярным техобслуживанием - легко отключаются без потери целостности провода.

Практические советы

• Выбирайте наконечник вилочный изолированный НВИ 2.5-4 (50 штук) именно тогда, когда вам нужны частые переключения - для стационарных соединений лучше подходят кольцевые аналоги.
• Перед опрессовкой обязательно зачистите провод на длину, равную глубине гильзы - около 8–10 мм.
• Проверяйте соответствие размера резьбы (M4) на вашей клемме - не все клеммы имеют одинаковый шаг.
• Храните бухты с наконечниками в сухом месте - хотя они изолированы, влага может попасть в места соединения при длительном хранении в сыром помещении.
• При использовании в холодных помещениях (до –40 C) убедитесь, что провод не стал слишком жестким - это затруднит заправку в гильзу.
