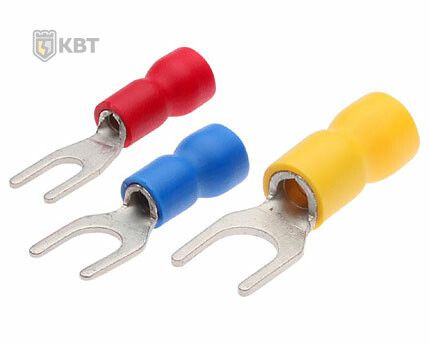

Наконечник кабельный вилочный изолированный НВИ 2.5-6 серия ПРОФИ - 47488 КВТ

Наконечник вилочный кабельный изолированный НВИ 2,5-6 от КВТ предназначен для надёжного соединения многопроволочных медных проводов с клеммами оборудования через опрессовку и винтовую фиксацию. Артикул 47488 соответствует серии НВИ - наконечникам с изолированной манжетой из самозатухающего ПВХ.

Назначение и область применения

Наконечник вилочный кабельный изолированный НВИ 2,5-6 используется для оконцевания проводов сечением 1,5–2,5 мм2 перед подключением к винтовым клеммам. Применяется в распределительных щитах, панелях управления, силовых цепях и оборудовании, где требуется частая замена или переключение соединений. Подходит для станков, конвейеров, систем автоматизации и других устройств с доступными клеммами под винт диаметром 6 мм.

Технические характеристики

• Форма контакта: вилочная - обеспечивает плотную посадку на винтовые клеммы
• Диаметр отверстия: 6 мм - совместим с винтами M4–M6
• Номинальное сечение провода: 1,5–2,5 мм2 - рассчитан на многопроволочные медные жилы
• Материал контакта: медь марки М1 - высокая проводимость и долговечность
• Покрытие: лужённое - защищает от окисления, улучшает контакт
• Номинальный ток: 27 А - допустимый постоянный ток при нормальных условиях
• Номинальное напряжение: 0,69 кВ (690 В) - безопасна для сетей до 690 В переменного тока
• Материал изоляции: ПВХ пластикат класса V-0 по UL94 - самозатухающий, не распространяет пламя
• Рабочая температура: от –10 C до +75 C - подходит для помещений с умеренным климатом
• Цвет изоляции: синий - стандартизированная цветовая маркировка
• Способ монтажа: опрессовка - без пайки, с использованием специального инструмента
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник вилочный кабельный изолированный НВИ 2,5-6 монтируется методом опрессовки. Жила провода вставляется в трубчатую часть наконечника, после чего обжимается клещами с матрицей под сечение 2,5 мм2. Изоляционная манжета остаётся целой - опрессовка выполняется **поверх** изоляции, что исключает повреждение ПВХ. Установка на клемму происходит путём затяжки винта диаметром 6 мм. Благодаря форме «Easy Entry» - раструбу на входе - многопроволочная жила легко вводится даже при сложном расположении клемм.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает горение и гаснет сразу после удаления источника пламени. Температурный предел 75 C гарантирует сохранение свойств изоляции при длительной работе в нагреваемых средах. Наконечник соответствует требованиям ТУ 3424-001-59861269-2004 и рекомендован для использования в электроустановках до 690 В.

Особенности конструкции

• «Easy Entry» - раструб на входе упрощает введение многопроволочной жилы, снижает риск её деформации
• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой, предотвращают выскальзывание
• Незаваренный стыковой шов на контактной части - технологичное решение, обеспечивающее равномерную опрессовку без трещин
• Расширенный диапазон сечений (1,5–2,5 мм2) позволяет использовать один тип наконечника для двух стандартных сечений

Преимущества

• Не требует полного демонтажа - для перекроссировки достаточно ослабить винт, освободить наконечник и переустановить его на другую клемму
• Защита от окисления благодаря лужению - продлевает срок службы контакта
• Изолированная конструкция снижает риск случайного замыкания между соседними клеммами
• Высокая механическая прочность соединения - засечки и качественная опрессовка исключают люфт

Ограничения применения

• Не предназначена для однопроволочных (монолитных) жил - возможен разрыв провода при опрессовке
• Работает только при температуре выше –10 C - при более низких температурах ПВХ становится хрупким
• Не подходит для установки в открытых наружных условиях - не имеет защиты IP, не рассчитана на воздействие влаги, УФ-излучения или агрессивных сред
• Запрещено применять с клеммами меньшего диаметра - винт должен быть не менее M4, иначе контакт будет ненадёжным

Примеры использования

• Подключение выходных кабелей от частотного преобразователя к двигателю
• Соединение проводов в распределительных щитах промышленных автоматических линий
• Переключение цепей питания в панелях управления насосами и компрессорами
• Обслуживание клеммных колодок в системах освещения и вентиляции

Практические советы

• Выбирайте инструмент для опрессовки с матрицей, точно соответствующей сечению 2,5 мм2 - недостаточный или избыточный обжим снижает надёжность
• Проверьте, чтобы все проволочки жилы были полностью введены в трубку - не должно быть торчащих концов
• При монтаже на клемму не перетягивайте винт - давление должно быть достаточным для плотного контакта, но не вызывать деформацию вилки
• Учитывайте посадочный диаметр 6 мм - он соответствует винтам M4–M6; для других размеров используйте другие модели серии НВИ
• Артикул 47488 - это именно модель НВИ 2,5-6 от КВТ; не путайте с аналогами без изоляции или с другими цветами - они имеют иные технические параметры
