Наконечник кабельный вилочный изолированный НВИ 2.5-5 серия ПРОФИ - 47487 КВТ

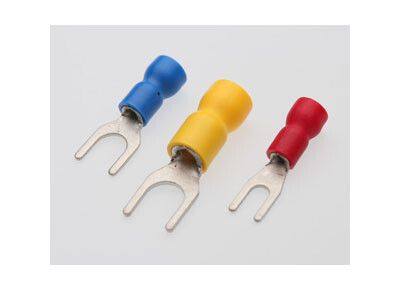

Наконечник кабельный вилочный изолированный НВИ 2.5-5 серия ПРОФИ (100 шт/уп) от КВТ предназначен для надёжного соединения многопроволочных медных проводов с клеммами оборудования через винтовую фиксацию. Подходит для частых переключений, где важна скорость монтажа и долговечность контакта.

Назначение и область применения

Этот наконечник используется для оконцевания проводов сечением 1,5–2,5 мм2 перед подключением к клеммным блокам, автоматическим выключателям, контактным устройствам и другому электрооборудованию. Применяется в распределительных щитах, панелях управления, станках, конвейерах и других системах, где требуется частый доступ к соединению. Особенно эффективен там, где нужны быстрые перекроссировки без полного демонтажа.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2
• Диаметр отверстия: 5 мм
• Номинальный ток: 27 А
• Номинальное напряжение: до 690 В (по данным производителя); максимальное рабочее напряжение - 1000 В
• Материал контактной части: медь марки М1 с электролитическим лужением
• Материал изоляции: самозатухающий ПВХ пластикат класса горючести V-0 по UL94
• Рабочая температура: от -40 C до +75 C
• Цвет изоляции: синий
• Способ монтажа: опрессовка
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник совместим с любыми клеммами с винтовым зажимом диаметром 5 мм. Установка выполняется с помощью специального пресса для опрессовки - важно использовать матрицу, соответствующую сечению провода и типу наконечника. Особенность: допускается опрессовка проводника даже поверх изолирующей манжеты, что ускоряет работу и снижает риск повреждения изоляции. Конструкция «Easy Entry» с раструбом позволяет легко вводить многожильную жилу без её деформации.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ (класс V-0 по UL94), что предотвращает распространение пламени при возгорании. Лужёное покрытие защищает медь от окисления и обеспечивает стабильный контакт при длительной эксплуатации. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие требованиям российских норм для электроустановок.

Особенности конструкции

• Раструбная форма изоляционной манжеты - облегчает введение многопроволочной жилы, особенно в условиях ограниченного пространства.
• Поперечные засечки внутри трубчатой части усиливают механическое сцепление с жилой, исключая проскальзывание после опрессовки.
• Незаваренный стыковой шов на контактной трубке снижает риск трещин при нагрузках и термических циклах.
• Расширенный диапазон опрессовки - один наконечник работает с двумя сечениями (1,5 и 2,5 мм2), что уменьшает необходимость хранения нескольких типоразмеров.

Преимущества

• Не требует полного демонтажа при замене или переключении проводов - достаточно ослабить винт.
• Защита от окисления благодаря лужению - продлевает срок службы контакта.
• Высокая механическая прочность соединения благодаря засечкам и качественной опрессовке.
• Синяя изоляция упрощает визуальное различение фаз и цепей при обслуживании.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен плохой контакт и повреждение жилы при опрессовке.
• Максимальная рабочая температура +75 C - не подходят для высокотемпературных сред (например, рядом с нагревательными элементами).
• Напряжение выше 690 В рекомендовано применять с осторожностью; хотя указано 1000 В, реальная безопасность зависит от условий установки и качества изоляции в конкретном оборудовании.
• Не используются в условиях постоянного воздействия открытого огня или агрессивных химикатов.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах.
• Соединение проводов с клеммами частотных преобразователей и контроллеров.
• Обслуживание конвейерных систем, где часто меняются направления питания двигателей.
• Монтаж в промышленных панелях управления с частыми проверками и тестированиями.

Практические советы

• Перед опрессовкой обязательно удалите изоляцию точно до нужной длины - лишняя жила может выступать и нарушать контакт.
• Выбирайте пресс с матрицей, рассчитанной именно для вилочных наконечников типа НВИ - использование универсальных матриц снижает качество соединения.
• Проверьте плотность опрессовки: после сжатия жила должна быть полностью закрыта трубкой, без видимых зазоров.
• Храните наконечники в сухом месте - хоть они и имеют защитную изоляцию, длительное воздействие влаги может повредить лужёное покрытие.
• Для удобства сборки используйте цветовую маркировку: синий цвет этого наконечника хорошо сочетается с синими проводами в трёхфазных сетях.
