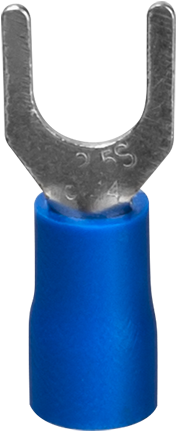

Наконечник кабельный вилочный изолированный (НВИ) 61 060 NET-PTI-2.5-5-B50 (уп.50шт) Navigator 61060 20262

Наконечник кабельный вилочный изолированный НВИ 2.5-5 (упаковка 50 шт.) NET-PTI-2.5-5-B50 - это надёжный элемент для соединения многожильных медных проводов сечением 2,5 мм2 через опрессовку. Бренд Navigator предлагает этот продукт в составе серии NET-PTI для промышленного и бытового электромонтажа, где важна безопасность и долговечность контакта.

Назначение и область применения

Наконечник НВИ 2.5-5 предназначен для оконцевания многожильных медных проводов и кабелей сечением 2,5 мм2 методом опрессовки. Он используется там, где требуется прочное и изолированное соединение с вилочной контактной площадкой - например, при подключении к клеммным колодкам, автоматическим выключателям, контакторам или реле. Подходит для установки в распределительных щитах, на станках, конвейерах, системах управления и других устройствах с требованием к надёжному электрическому контакту.

Технические характеристики

• Номинальное сечение кабеля: 2,5 кв.мм
• Диаметр отверстия: 5,3 мм - соответствует стандартным болтам M5–M6
• Номинальный ток: 27 А
• Рабочее напряжение: до 380 В
• Материал контакта: медь никелированная - улучшает проводимость и снижает окисление
• Материал изоляции: ПВХ пластикат самозатухающий - не поддерживает горение, устойчив к механическим повреждениям
• Диаметр наружный: 4,9 мм - компактный размер для плотной сборки
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Диапазон рабочих температур: от –55 C до +105 C
• Цвет изоляции: синий - стандартизирован для обозначения нулевых проводников в некоторых системах
• Упаковка: 50 штук в одной упаковке

Совместимость и монтаж

Наконечник НВИ 2.5-5 совместим с любыми кабелями и проводами с медными жилами сечением 2,5 мм2. Для монтажа необходима специальная опрессовка - используйте клещи с матрицей для вилочных наконечников. Убедитесь, что жила полностью вошла в гильзу, а изоляция не зажата в области опрессовки. После опрессовки проверьте прочность соединения легким растяжением. Диаметр отверстия 5,3 мм позволяет использовать болты M5 и M6, распространённые в промышленном оборудовании.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к безопасности электроустановок. Самозатухающая ПВХ-изоляция предотвращает распространение пламени при перегреве. Никелирование меди снижает риск коррозии и увеличивает срок службы контакта. Применение в цепях до 380 В и 27 А соответствует нормам для слаботочных и силовых сетей в помещениях. Гарантийный срок - 3 года.

Преимущества

• Никелированная медь обеспечивает стабильный контакт даже при длительной нагрузке
• ПВХ-изоляция защищает жилу от перегиба и случайного замыкания
• Синий цвет изоляции упрощает идентификацию нулевого провода в трёхпроводных системах
• Высокая термостойкость (-55…+105 C) допускает применение в суровых условиях
• Упаковка по 50 шт. удобна для закупок и хранения на объекте

Ограничения применения

Наконечник НВИ 2.5-5 не предназначен для работы в условиях повышенной влажности, открытых площадках или на улице - степень защиты IP20 исключает воздействие воды и пыли. Не применяйте для одножильных проводов - он рассчитан только на многожильные. Также не рекомендуется использовать с алюминиевыми кабелями. Температурный диапазон выше +105 C недопустим - возможна деформация изоляции.

Примеры использования

• Подключение к клеммам автоматического выключателя в щите освещения
• Присоединение проводов к контакторам на конвейере
• Заводка в клеммы реле управления станком
• Соединение нулевой жилы в распределительной коробке

Практические советы

• Выбирайте опрессовочные клещи с подходящей матрицей - некорректный инструмент приведёт к плохому контакту
• Перед монтажом удалите изоляцию точно на длину гильзы - не оставляйте лишнюю жилу
• Не используйте наконечник с проводом большего сечения - это вызовет перегрев
• Проверяйте соответствие диаметра отверстия (5,3 мм) размеру болта перед установкой
• Храните в сухом месте - хотя изоляция герметична, высокая влажность может повредить металл
