Наконечник вилочный с изолир.фланцем ПВХ легкий ввод жилы 1.5-2.5кв.мм М5 d5.3мм (НВИ) (уп.100шт) DKC 2B15P-EE-PVC ДКС

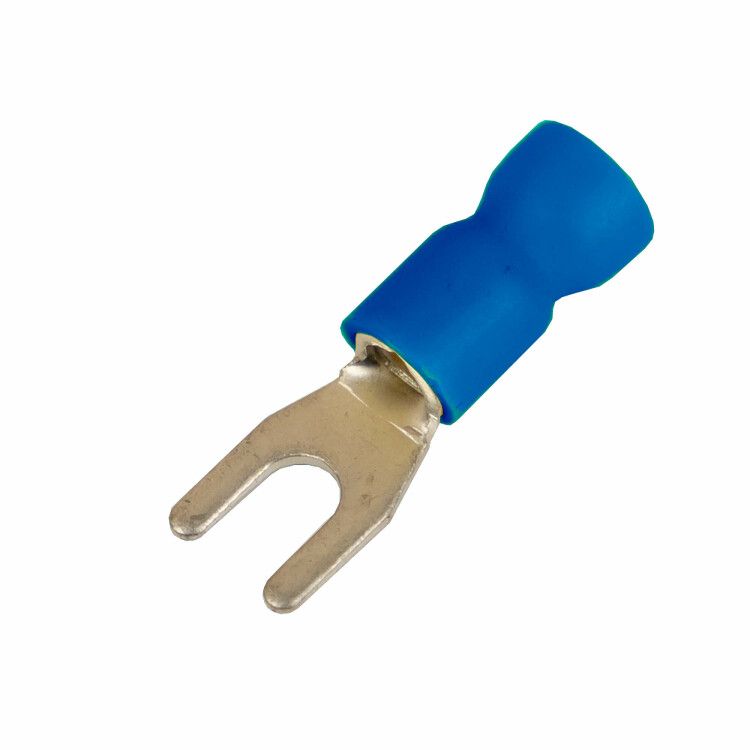

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 1,5–2,5 кв.мм М5 (д.5,3 мм) (НВИ) от DKC предназначен для надёжного и безопасного соединения медных проводов с клеммами на метрическую резьбу M5. Артикул 2b15p-ee-pvc входит в серию Quadro и сочетает удобство монтажа с высокой механической прочностью.

Назначение и область применения

Наконечник вилочный с изолированным фланцем используется для оконцевания одножильных и многопроволочных медных проводов сечением 1,5–2,5 мм2. Применяется в распределительных щитах, панелях управления, силовых цепях и оборудовании с частым обслуживанием - где требуется быстрый доступ к клемме. Подходит для систем переменного и постоянного тока до 600 В. Особенно эффективен там, где часто выполняются подключения и отключения - например, на станках, конвейерах, осветительных и автоматических устройствах.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение провода: 1,5–2,5 мм2
• Диаметр отверстия: 5,3 мм (соответствует резьбе M5)
• Номинальный ток: 27 А
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, серый цвет
• Способ монтажа: опрессовка
• Изоляция: полностью закрывает контактную часть и фланец
• Стандарт: соответствует DIN
• Класс AWG: 14
• Размер шпильки: 3/16 дюйма (эквивалент M5)
• Устройство: проклеенный фланец для герметичности

Совместимость и монтаж

Наконечник вилочный НВИ совместим с болтами и шпильками диаметром 5,3 мм (M5 / 3/16"). Для установки используйте пресс-клещи с матрицей, подходящей для сечения 1,5–2,5 мм2. Обжим должен быть равномерным - не допускайте перекоса. Удобная форма раструба EasyEnter позволяет легко ввести многопроволочные жилы без повреждения. После обжима изоляция остаётся целой, а фланец предотвращает случайное касание токоведущих элементов. Герметичная клеевая прослойка внутри фланца исключает попадание влаги и пыли.

Безопасность и стандарты

Изолированный фланец снижает риск поражения током при работе рядом с клеммами. Соответствие стандарту DIN гарантирует соответствие европейским требованиям к безопасности и размерам. Лужёное покрытие уменьшает окисление меди, что продлевает срок службы соединения. Наконечник вилочный НВИ можно использовать в условиях повышенной влажности и в помещениях с нормальной степенью защиты IP20 и выше.

Преимущества

• Легкий ввод жилы благодаря раструбу EasyEnter - не нужна подготовка провода, даже при использовании многопроволочных жил
• Зазубрины внутри гильзы обеспечивают плотный и долговечный контакт после обжима
• Изолированный фланец защищает от случайного прикосновения и замыкания
• Лужёная медь устойчива к коррозии, особенно важна в средах с колебаниями температуры и влажности
• Проклеенный фланец создаёт дополнительную герметичность, исключая проникновение пыли и влаги
• Совместим с лаковой изоляцией - подходит для работы с эмалью на проводах

Ограничения применения

Не применяйте наконечник вилочный НВИ для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт. Не рекомендован для постоянного механического натяжения - предназначен только для защищённых от натяжения соединений. Не подходит для алюминиевых жил. Температурный режим ограничен рабочими условиями ПВХ (обычно от -40C до +80C). Не используйте в взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Подключение термореле в щите управления
• Соединение двигателя с частотным преобразователем через клемму M5
• Обвязка светильников в промышленном освещении
• Монтаж в пультах управления станков с частым сервисным обслуживанием
• Электрооборудование в пищевой и фармацевтической промышленности - благодаря герметичному фланцу и устойчивости к чистящим средствам

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не должно быть выступающих проволочек
• Выбирайте пресс-клещи с правильной матрицей - для 1,5–2,5 мм2 и типа “вилочный”
• Проверяйте плотность обжима: после монтажа нельзя потянуть жилу из наконечника
• При сборке щита учитывайте посадочный диаметр 5,3 мм - он должен точно совпадать с резьбой клеммы
• Для длительной эксплуатации в агрессивной среде дополнительно проверяйте состояние изоляции каждые 6–12 месяцев
• Артикул 2b15p-ee-pvc от DKC совместим с другими изделиями серии Quadro - можно собирать унифицированные комплекты
