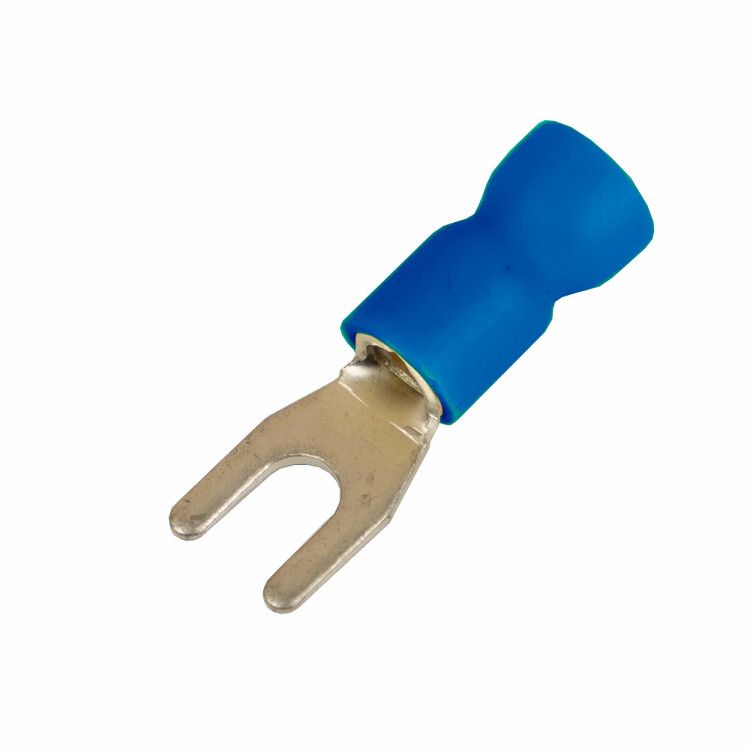

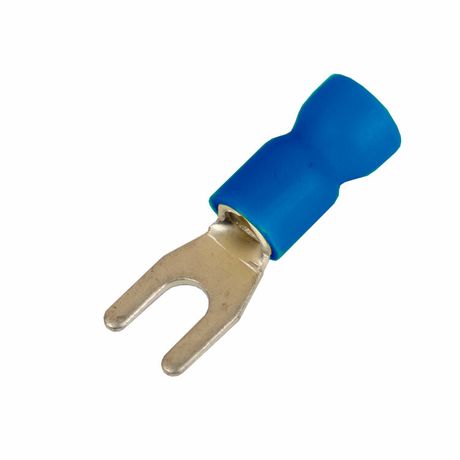

Наконечник вилочный с изолир.фланцем ПВХ легкий ввод жилы 1.5-2.5кв.мм М3.5 d3.7мм (НВИ) (уп.100шт) DKC 2B135P-EE-PVC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 1,5–2,5 кв.мм М3,5 (д.3,7 мм) (НВИ) от DKC предназначен для надёжного и безопасного соединения медных проводов в электрических цепях до 600 В. Артикул 2b135p-ee-pvc входит в серию Quadro и сочетает удобство монтажа с повышенной степенью защиты.

Назначение и область применения

Наконечник вилочный НВИ используется для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2 перед подключением к болтовым соединениям. Подходит для установки на шпильки диаметром 3,5 мм (M3,5) или 1/8 дюйма. Применяется в распределительных щитах, пультах управления, силовых аппаратах, станках, конвейерах и других устройствах, где требуется частая замена или обслуживание соединений.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение провода: 1,5–2,5 мм2
• Диаметр отверстия: 3,7 мм
• Резьба метрическая: M3,5
• Номинальный ток: 27 А
• Максимальное напряжение: 600 В
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, цвет - серый
• Стандарт: соответствует DIN
• Класс AWG: 14
• Способ монтажа: опрессовка
• Изоляция: полностью закрывает контактную часть и фланец
• Проклеенный фланец: да - предотвращает попадание влаги и пыли

Совместимость и монтаж

Наконечник НВИ совместим с любыми болтами, шпильками или клеммами с резьбой M3,5 или 1/8 дюйма. Для монтажа требуется пресс-клещи с матрицей для вилочных наконечников сечением 1,5–2,5 мм2. Перед опрессовкой убедитесь, что жила полностью вошла в гильзу - благодаря форме EasyEnter она легко вводится даже при сложном переплетении проводников. После обжима проверьте прочность соединения: жила не должна выскальзывать, а изоляция не должна трескаться.

Безопасность и стандарты

Изделие соответствует требованиям DIN и выполнено в соответствии с нормами безопасности для электроустановок. Изолированный фланец исключает случайное прикосновение к токоведущим частям. Лужёное покрытие снижает риск окисления и сохраняет хорошую проводимость при длительной эксплуатации. Проклеенная изоляция дополнительно защищает от влаги и пыли - изделие можно использовать в условиях повышенной запылённости и влажности.

Преимущества

• Удобный ввод жилы - раструб EasyEnter позволяет легко вставить многопроволочные жилы без повреждения проводников
• Зазубрины внутри гильзы обеспечивают высокую механическую прочность и минимальное переходное сопротивление после опрессовки
• Изолированный фланец исключает риск поражения током при работе рядом с токоведущими элементами
• Лужёное покрытие продлевает срок службы в агрессивных средах
• Проклейка фланца усиливает герметичность и предотвращает проникновение влаги внутрь корпуса
• Подходит для проводов с лаковой изоляцией - не требует удаления лакового слоя перед монтажом

Ограничения применения

• Не применяется для одножильных проводов большего сечения - возможна потеря контакта при обжиме
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция ПВХ не предназначена для длительного воздействия воды
• Не подходит для резьбовых соединений больше M3,5 - диаметр отверстия ограничен 3,7 мм
• Не следует использовать в условиях температур выше +85 C - ПВХ теряет эластичность и начинает деформироваться

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение двигателей и реле на производственных линиях
• Обустройство клеммных колодок в системах автоматизации
• Электрооборудование в пищевой и химической промышленности - благодаря лужению и изоляции выдерживает влажную среду

Практические советы

• Выбирайте пресс-клещи с точным регулированием усилия - недостаточный обжим вызывает плохой контакт, слишком сильный - повреждает жилу
• Перед монтажом проверьте соответствие диаметра шпильки (3,7 мм) и размера отверстия - не используйте с более крупными болтами
• Для проводов с лаковой изоляцией не снимайте её - НВИ рассчитан на работу с таким типом изоляции
• При сборке щита учитывайте посадочный диаметр 3,7 мм - он влияет на выбор крепёжа и расположение соседних компонентов
• Артикул 2b135p-ee-pvc от DKC совместим с другими изделиями серии Quadro - можно собирать унифицированные системы
