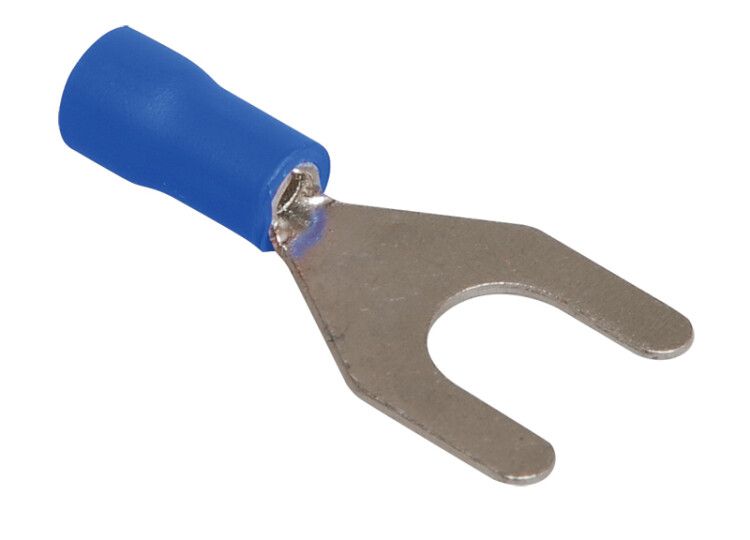

Наконечник кабельный НВИ 2-5 синий (100шт) - UNL10-D25-4-5 IEK

Наконечник кабельный НВИ 2-5 вилка 1,5-2,5 мм (100 шт) от IEK предназначен для надёжного оконцевания медных жил сечением 1,5–2,5 мм2 с последующей фиксацией в винтовых зажимах. Этот тип наконечника часто применяют в распределительных щитах, пультах управления и силовых цепях, где требуется частый доступ к контакту. Артикул unl10-d25-4-5 указывает на серию изделий, совместимых с стандартными клеммами европейского формата.

Назначение и область применения

Наконечник кабельный НВИ 2-5 вилка 1,5-2,5 мм (100 шт) используется для подготовки концов проводов к подключению через винтовые клеммы. Он обеспечивает плотный и долговечный контакт, предотвращает перегрев и ослабление соединения при вибрациях. Подходит для установки в автоматических выключателях, клеммных колодках, контакторах, реле и других устройствах с винтовым зажимом. Часто встречается в промышленном оборудовании, системах автоматизации и бытовых электрощитах.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для медных жил этого диапазона;
• Диаметр отверстия: 5 мм - совместим с винтами M5 и аналогичными клеммами;
• Форма контактной площадки: вилочная - позволяет заходить в клемму сверху, фиксируясь между двумя плоскостями;
• Материал: медь - высокая проводимость и термическая стойкость;
• Покрытие: лужёное - снижает окисление, увеличивает срок службы и улучшает контакт;
• Наружный диаметр: 4,9 мм - компактный размер, легко помещается в ограниченных пространствах;
• Изоляция: да - синяя изолирующая трубка защищает токоведущую часть и исключает случайное замыкание;
• Способ монтажа: опрессовка - требует специального инструмента, обеспечивающего герметичную и механически прочную связь;
• Гарантия: 36 месяцев - подтверждает соответствие стандартам качества IEK.

Совместимость и монтаж

Наконечник кабельный НВИ 2-5 вилка 1,5-2,5 мм (100 шт) совместим с любыми клеммами, рассчитанными на винты M5. Для монтажа необходимо:

• Зачистить конец кабеля до нужной длины (не более 8–10 мм);
• Вставить жилу в наконечник до упора;
• Произвести опрессовку специальным клещами с матрицей для 1,5–2,5 мм2 - важно выбрать правильный размер пуансона, чтобы не повредить изоляцию или не оставить зазоры;
• Убедиться, что изоляция плотно прилегает к корпусу клеммы - не должна входить внутрь зажима.

Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить контакт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для наконечников в электроустановках. Лужёное покрытие препятствует образованию оксидов, которые могут вызвать нагрев и выход из строя соединения. Синяя изоляция соответствует цветовой маркировке нулевых проводников (PEN/PE), что упрощает идентификацию при обслуживании.

Преимущества

• Высокая надёжность соединения благодаря опрессовке - не требует периодической подтяжки;
• Лужёный слой продлевает жизнь контакта в условиях повышенной влажности;
• Изолированная форма исключает риск короткого замыкания при близком расположении проводов;
• Стандартный размер отверстия 5 мм гарантирует универсальность - подходит ко всем распространённым клеммам;
• Упаковка по 100 шт - удобна для крупных проектов и минимизирует расходы на закупку.

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для одножильных и многожильных медных;
• Не рекомендуется использовать в местах с постоянными ударными нагрузками без дополнительной фиксации;
• Работает только с винтовыми зажимами - несовместима с push-in или клеммами типа WAGO;
• При использовании с кабелями меньшего сечения (<1,5 мм2) возможен люфт и плохой контакт; при большем (>2,5 мм2) - невозможно вставить жилу.

Примеры использования

• Подключение кабелей к автоматическим выключателям IEK, ABB, Schneider Electric в щитах;
• Монтаж проводов на клеммах контакторов и тепловых реле в панелях управления станков;
• Соединение нулевых проводников (синяя изоляция) в распределительных коробках;
• Обустройство заземляющих контуров в промышленных объектах.

Практические советы

• Перед опрессовкой проверьте, что жила полностью вошла в наконечник - видите ли её конец внутри? Если нет - пересмотрите длину зачистки;
• Выбирайте опрессовочные клещи с регулировкой усилия - особенно важны для массового монтажа;
• После монтажа потяните за провод - он не должен выскальзывать из наконечника;
• Храните в сухом месте - хотя есть изоляция, длительное воздействие влаги может повредить лудёное покрытие;
• Артикул unl10-d25-4-5 можно заказывать партиями - все наконечники НВИ 2-5 от IEK имеют одинаковые геометрические параметры, поэтому замена не потребует переделки.
