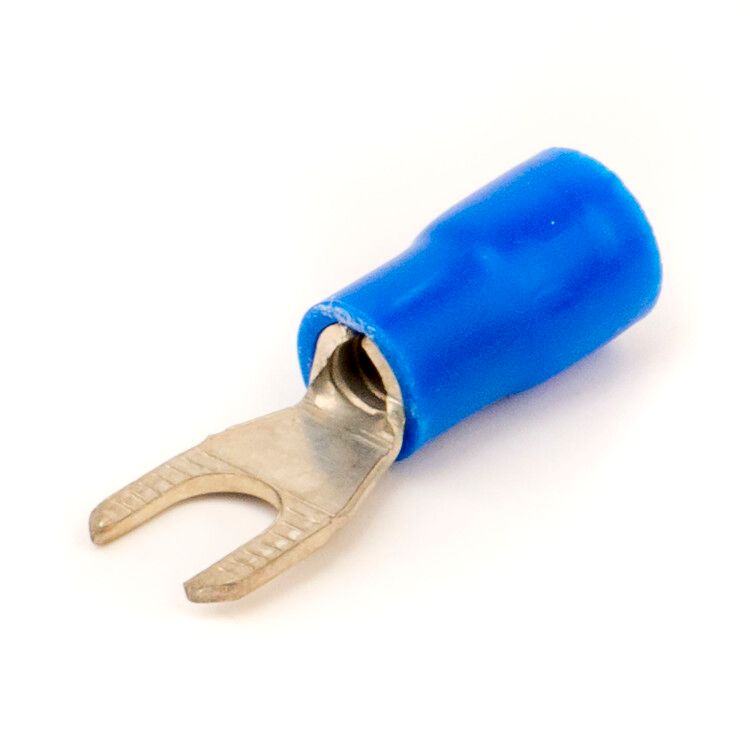

Наконечник вилочный изолированный 1.5-2.5кв.мм А=4.1мм син. (уп.100шт) DKC 2B14P ДКС

Наконечник вилочный изолированный 1,5–2,5 кв.мм, фланец 4,1 мм, синий, упаковка 100 шт, НВИ от бренда DKC (ДКС) - это надёжный компонент для быстрого и безопасного подключения медных жил к оборудованию. Артикул 2b14p предназначен для монтажа в условиях повышенной влажности и требует минимальных усилий при установке.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного контакта между медным проводом и клеммой оборудования. Подходит для подключения к устройствам с гнездовым разъёмом - например, автоматическим выключателям, реле, клеммным колодкам, пускателям и контроллерам. Часто применяется в системах управления, на производстве, в щитовых и на транспорте. Особенно эффективен там, где требуется частое подключение/отключение - благодаря форме «вилка-розетка».

Технические характеристики

• Номинальное сечение провода: 1,5–2,5 мм2 - подходит для медных жил этого диапазона;
• Диаметр отверстия: 4 мм - совместим с болтами и винтами M4;
• Форма контактной площадки: вилочная - обеспечивает механическую фиксацию в гнезде;
• Материал контакта: медь с лужёным покрытием - снижает окисление и повышает проводимость;
• Изоляция: да, из ПВХ - защищает от случайного замыкания и воздействия среды;
• Цвет изоляции: синий - соответствует стандартному цветовому коду для нулевых проводников (по ГОСТ Р 50462);
• Способ монтажа: опрессовка - требует специальных клещей;
• Стандарт: DIN - соответствует европейским требованиям к размерам и нагрузкам;
• Упаковка: 100 штук - удобна для крупномасштабных работ.

Совместимость и монтаж

Наконечник вилочный изолированный НВИ совместим с любыми типами медных проводников - однопроволочными и многопроволочными. Для правильной установки необходимо использовать пресс-клещи с матрицей, подходящей под сечение 1,5–2,5 мм2. Обжим должен быть плотным, без зазоров - это гарантирует низкое переходное сопротивление. Изоляция не препятствует обжиму: её можно обжимать прямо, без предварительного снятия. Убедитесь, что глубина обжима соответствует рекомендациям производителя клещей. После монтажа проверьте механическую прочность - потяните за провод слегка, чтобы исключить проскальзывание.

Безопасность и стандарты

Изделие соответствует стандарту DIN, что гарантирует точность размеров и соответствие нагрузкам. Лужёное покрытие увеличивает срок службы в условиях высокой влажности и температурных перепадов. Изоляция из ПВХ не распространяет горение и устойчива к маслам и большинству химических веществ. Применяется в низковольтных сетях до 1000 В переменного тока. Совместим с лаковой изоляцией - позволяет использовать без предварительного удаления лакового покрытия на проводе.

Преимущества

• Заранее изолированная конструкция - исключает риск короткого замыкания при сборке;
• Лужёный контакт - меньше окисления, лучше проводимость, длительный срок службы;
• Фланец изолирован - безопаснее при работе рядом с другими элементами;
• Цветовая маркировка - ускоряет распознавание функции провода (синий = нуль);
• Обжим через изоляцию - экономит время на подготовке провода;
• Высокая герметичность контакта - снижает нагрев при нагрузках.

Ограничения применения

Не предназначены для работы с алюминиевыми проводами - материал контакта рассчитан только на медь. Не следует применять в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не является герметичной. Температурный режим ограничен: работает при -40C…+85C; выше +90C возможна деформация изоляции. Не рекомендуется использовать в цепях с импульсными токами свыше 10 кА - не сертифицирован для защиты от КЗ такого уровня.

Примеры использования

• Подключение нулевой жилы к клемме автомата в распределительном щите;
• Присоединение сигнальных проводов к входам PLC-контроллеров;
• Монтаж проводки на конвейерах, станках с ЧПУ и других промышленных устройствах;
• Замена старых наконечников в электрошкафах после ремонта;
• Подключение индикаторов состояния к кнопкам и светозвуковым сигналам.

Практические советы

• Перед обжимом убедитесь, что провод полностью вошёл в трубку наконечника - не должно быть торчащих жил;
• Выбирайте клещи с регулировкой давления - слишком слабый обжим вызывает нагрев, слишком сильный - повреждает изоляцию;
• При использовании в вибрационных средах (например, на транспорте) дополнительно закрепите провод хомутом, чтобы снизить нагрузку на место обжима;
• Проверяйте посадочный диаметр 4 мм перед установкой - он должен точно соответствовать болту или винту;
• Храните в сухом месте - даже лужёный контакт может окислиться при длительном воздействии влаги и соли.
