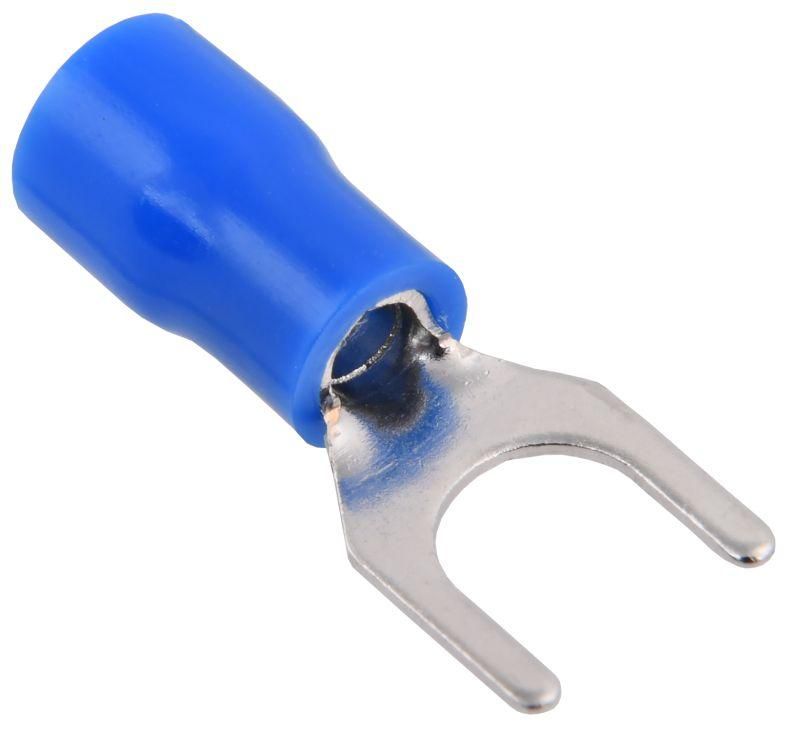

Наконечник НВИ 2-5 вилка 1,5-2,5мм (100шт/упак) | UNL10-D25-4-5-G GENERICA IEK

Наконечник НВИ 2-5 вилка 1,5-2,5 мм (100 шт/упаковка) от GENERICA и IEK предназначен для надёжного соединения медных проводов сечением 1,5–2,5 мм2 через винтовые зажимы. Этот тип наконечника применяют там, где требуется частый доступ к контакту - например, при обслуживании автоматических выключателей, клеммных колодок или силовой аппаратуры.

Назначение и область применения

Наконечник НВИ 2-5 вилка 1,5-2,5 мм (100 шт/упаковка) используется для оконцевания многожильных и одножильных медных проводов методом опрессовки. Он обеспечивает прочное и долговечное соединение с винтовыми клеммами, предотвращает ослабление контакта из-за вибраций и позволяет легко отсоединить провод при необходимости - достаточно просто ослабить винт.

Подходит для установки в распределительных щитах, панелях управления, станках, конвейерах, осветительных системах и других устройствах с винтовыми контактами.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2 - подходит для проводов средней мощности, часто используемых в бытовых и промышленных цепях до 16 А.
• Размер резьбы: М5 - совместим с винтами и клеммами стандарта M5, наиболее распространённым в промышленном оборудовании.
• Форма контактной площадки: вилочная - обеспечивает плотную посадку на винт, исключает перекосы при затяжке.
• Материал: латунь - высокая электропроводность, механическая прочность и устойчивость к коррозии.
• Защитное покрытие: лужёное - снижает окисление поверхности, продлевает срок службы контакта, особенно в условиях повышенной влажности.
• Изолированность: да - корпус выполнен с пластиковым изоляционным кожухом, защищающим токоведущую часть от случайного прикосновения и замыканий.
• Срок службы: 5 лет - гарантирует стабильную работу при соблюдении условий эксплуатации.

Совместимость и монтаж

Наконечник НВИ 2-5 вилка 1,5-2,5 мм (100 шт/упаковка) совместим с любыми винтовыми клеммами с метрической резьбой М5. Для монтажа:

• Зачистите изоляцию с конца провода на длину, равную глубине гильзы наконечника (обычно 8–10 мм).
• Вставьте жилу в гильзу так, чтобы она полностью заполнила внутренний объём.
• Обожмите гильзу специальным пресс-клещами с матрицей для наконечников типа НВИ - не допускайте повреждений жилы.
• Установите наконечник в клемму, закрутите винт моментом, указанным в документации оборудования - не переусердствуйте, чтобы не деформировать латунь.

Не используйте плоскогубцы или обычные клещи - они не обеспечивают равномерного давления и могут вызвать плохой контакт.

Безопасность и стандарты

Наконечник НВИ 2-5 вилка 1,5-2,5 мм (100 шт/упаковка) соответствует требованиям ГОСТ 7395 и IEC 60947-7-1 для соединителей в электроустановках. Латунная основа и лужёное покрытие обеспечивают безопасную работу при температуре от -40C до +105C. Изоляция предотвращает риск поражения током при работе под напряжением.

Преимущества

• Изолированный дизайн - минимизирует риск КЗ и травм при монтаже в плотных панелях.
• Лужёная поверхность - уменьшает переходное сопротивление, снижает нагрев при нагрузке.
• Вилочная форма - точная посадка на винт, исключает люфт даже после многократных отсоединений.
• Высокая механическая прочность латуни - выдерживает вибрации и ударные нагрузки.
• Удобная упаковка - 100 штук в одной коробке, что экономично для крупных проектов.

Ограничения применения

• Не предназначены для алюминиевых проводов - возможна химическая реакция и ослабление контакта.
• Не подходят для клемм с резьбой меньше М5 или больше М6 - не будет плотного прилегания.
• Не рекомендуются для постоянного погружения в воду или агрессивные среды - хотя лужёное покрытие защищает от влаги, это не герметичный элемент.
• Не следует использовать в цепях свыше 1000 В переменного тока - не сертифицированы для высоковольтных систем.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах 380 В.
• Соединение проводов с клеммами терморегуляторов, частотных преобразователей, пускателей.
• Монтаж цепей управления в станках с ЧПУ, где требуется частая диагностика и замена проводов.
• Установка в светильники промышленного освещения с винтовыми клеммами.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод может выскочить из гильзы, слишком толстый - повредить наконечник.
• При использовании в условиях вибрации (например, на двигателях) дополнительно контролируйте затяжку винта каждые 6 месяцев.
• Храните наконечники в сухом месте - даже лужёное покрытие может потемнеть при длительном воздействии влаги.
• Для массового монтажа удобнее брать сразу упаковку на 100 шт - цена за единицу ниже, чем при покупке поштучно.
• Артикулы unl10-d25-4-5-g от GENERICA и IEK взаимозаменяемы - можно смешивать партии одного типа в одном проекте.
