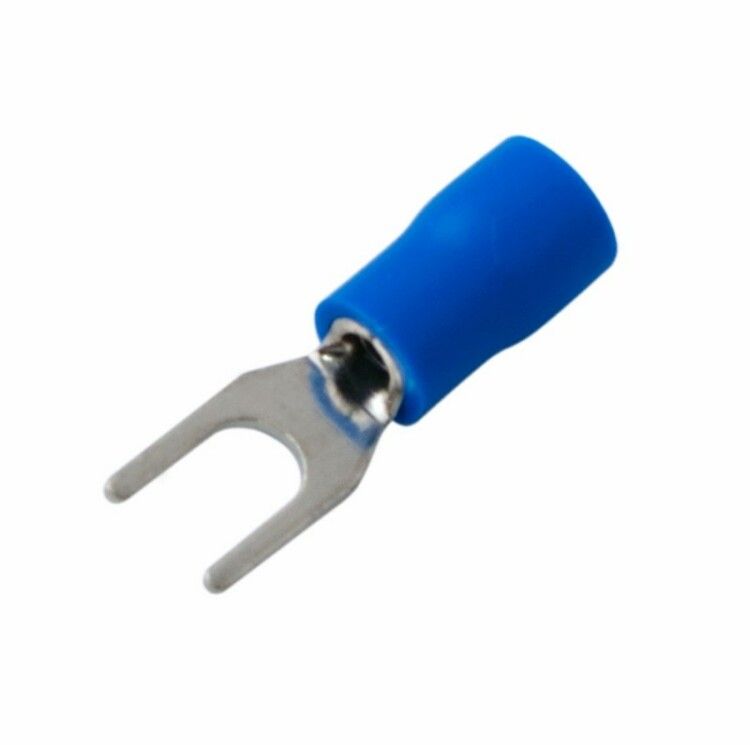

Наконечник вилочный изолированный 4.3 мм 1.5-2.5 мм² (НВи 2.5-4/НВи 2-4) синий | 08-0132 REXANT MEET

Наконечник вилочный изолированный 4.3 мм 1.5-2.5 мм2 (НВи 2.5-4 / НВи 2-4 / VS 2-4) от Rexant - это обжимной контакт для быстрого и надёжного подключения многожильных медных проводов к винтовым зажимам оборудования. Применяется там, где требуется частое отключение и переподключение - например, на станках, щитах управления или подвижном составе.

Назначение и область применения

Наконечник вилочный изолированный 4.3 мм 1.5-2.5 мм2 (НВи 2.5-4 / НВи 2-4 / VS 2-4) предназначен для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2. Он обеспечивает быстрый доступ к контакту: достаточно ослабить винт, чтобы отсоединить провод, не выкручивая его полностью. Это особенно удобно при обслуживании, диагностике или замене оборудования. Подходит для установки в распределительных щитах, пультах управления, силовых цепях станков, конвейеров и другого промышленного оборудования, где важно сохранить целостность провода при частых операциях подключения.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2
• Диаметр отверстия: 4,3 мм - соответствует стандартному винту M4
• Материал контакта: латунь с лужёным покрытием - повышает corrosion resistance и снижает переходное сопротивление
• Изоляция: ПВХ, цвет - синий (стандарт для нулевых проводников, но здесь служит исключительно защитой)
• Форма гильзы: короткая - оптимизирована для плотного монтажа в ограниченном пространстве
• Максимальный допустимый ток: 27 А
• Способ монтажа: обжим пресс-клещами
• Тип: изолированный - изоляция защищает место обжима и предотвращает случайное замыкание

Совместимость и монтаж

Наконечник вилочный изолированный 4.3 мм 1.5-2.5 мм2 (НВи 2.5-4 / НВи 2-4 / VS 2-4) совместим с любыми винтовыми клеммами с диаметром отверстия 4,3 мм. Для монтажа необходимы пресс-клещи с матрицей, подходящей под тип “V” и размер 1,5–2,5 мм2. Рекомендованные модели: HT-301 H (артикулы 12-3014, 12-3014-4), HT-301 N (12-3116), HT-301 W (12-3021, 12-3021-4). Обжим выполняется **по изоляции** - клещи должны сдавливать не саму гильзу, а пластиковую часть, что гарантирует герметичность и прочность соединения. Убедитесь, что провод полностью вошёл в гильзу до упора перед обжимом.

Безопасность и стандарты

Изоляция выполнена из ПВХ, устойчивого к механическим воздействиям и температуре до +70 C. Лужёное покрытие препятствует окислению латуни, что увеличивает срок службы в условиях высокой влажности. Соответствует требованиям к качеству соединений в промышленной электротехнике, однако не имеет сертификата UL/CE - применяется в рамках внутренних норм предприятий и ГОСТ Р 50923-2007.

Преимущества

• Ускоряет монтаж и сервис - не требует полного демонтажа крепления
• Защищённая изоляция исключает риск короткого замыкания на корпус или соседние элементы
• Лужёный контакт снижает нагрев и продлевает срок службы в агрессивной среде
• Стандартный размер 4,3 мм - совместим с большинством европейских и отечественных клемм
• Синяя изоляция визуально отличает этот наконечник от других, упрощая диагностику

Ограничения применения

• Не предназначены для одножильных жестких проводов - возможен обрыв при обжиме
• Работают только с медными проводами - несовместимы с алюминием
• Максимальный ток 27 А - не использовать в цепях выше этого значения
• Изоляция ПВХ не рассчитана на температуры свыше +70 C - не применять рядом с нагревательными элементами
• Не рекомендуется для открытого монтажа вне щита - отсутствует степень защиты IP

Примеры использования

• Подключение двигателя к частотному преобразователю через винтовые клеммы
• Электрооборудование на железнодорожном подвижном составе - часто отключаемые цепи освещения и управления
• Щиты автоматизации на заводе - быстрая замена контроллеров или датчиков
• Сварочные аппараты - периодическое переподключение кабелей

Практические советы

• Перед обжимом проверьте, что проводники полностью заполнены гильзу - не должно быть свободного места
• Используйте только рекомендованные пресс-клещи - некорректный инструмент деформирует изоляцию и снижает надёжность
• После монтажа потяните за провод - он не должен выскальзывать из наконечника
• При сборке щита группируйте одинаковые наконечники - так проще найти нужную цепь
• Артикулы 08-0132 и etm08-0132 - это один и тот же продукт от Rexant, различаются только форматом номера в системах учёта
