Наконечник для обжима проводов

Технические аксессуары для подготовки проводов перед подключением к клеммам. Устанавливаются методом обжима, обеспечивают надёжный контакт и защиту от выпадения жилы.

Как выбрать

Основные параметры, влияющие на совместимость и эксплуатационные качества:

• Сечение провода: должно точно соответствовать указанному диапазону. При несоответствии возможен плохой контакт или механическое повреждение жилы при обжиме.
• Диаметр отверстия: должен совпадать с диаметром винта или шпильки в месте подключения. Расхождение требует переходников или вызывает люфт.
• Форма контактной площадки: кольцевая - для жёсткой фиксации, вилочная - для быстрого подключения/отключения. Выбор зависит от условий эксплуатации.
• Материал и покрытие: медь и латунь с лужением лучше противостоят коррозии, особенно во влажной среде. Без покрытия - риск окисления.
• Изолированность: наличие пластиковой оболочки защищает от замыканий. В неизолированных версиях требуется дополнительная изоляция на месте.

Выбор по характеристикам

По сечению провода и диаметру отверстия

Подбор наконечника строго зависит от этих двух параметров. Совмещение должно быть точным: слишком большой диаметр отверстия не позволит затянуть соединение, маленькое - не одеть на шпильку. Сечение провода определяет допустимую нагрузку. Например, наконечники на 0.5-1.5 мм кв. рассчитаны на ток до 19 А, тогда как модели на 4-6 мм кв. могут работать с токами до 48 А. Разброс цен внутри одной группы часто связан с формой (кольцо vs вилка), цветом изоляции и наличием специальных конструктивных решений (например, усиленная гильза).

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [7] [16] [17] [18] [19] [20] [21] [21] [22] [23] [24] [25] [26] [27] [28]

По форме контактной площадки

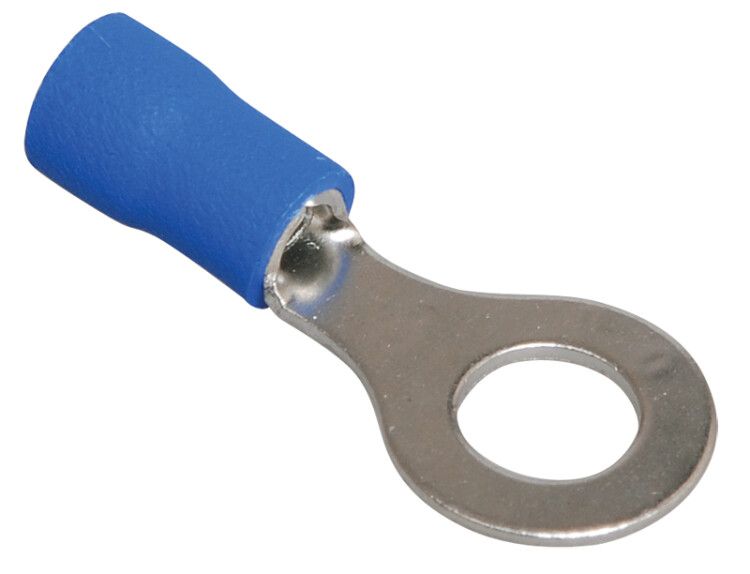

Кольцевые наконечники ([13] [14] [15] [7] [16] [17] [21] [21] [22] [23] [24] [25] [26] [27] [28]) обеспечивают более надёжное соединение, так как полностью охватывают винт. Они предпочтительны там, где недопустимо самоотвинчивание. Вилочные ([29] [3] [4] [5] [18] [19] [20]) позволяют быстро отключать провод, не выкручивая винт полностью - удобно при частом обслуживании. Однако они менее устойчивы к вибрации. Конструктивно вилочные аналоги иногда дороже из-за формы, но принципиального выигрыша в качестве соединения нет.

Товары: [29] [3] [4] [5] [18] [19] [20] [13] [14] [15] [7] [16] [17] [21] [21] [22] [23] [24] [25] [26] [27] [28]

По типу монтажа и конструкции

Большинство представленных изделий - обжимные, что является стандартом. Отдельные категории - это силовые наконечники ([30] [31] [32]), рассчитанные на большие сечения (до 150 мм кв.) и значительные токи. Они требуют мощного инструмента и используются в щитах учёта, распределительных устройствах. Также есть массовые упаковки ([33] [21] [34] [35] [22] [36]), где цена за единицу значительно ниже - выгодно при масштабных проектах. Эти же модели доступны поштучно, но дороже в пересчёте на один экземпляр.

Товары: [30] [31] [32] [33] [21] [34] [35] [22] [36]

Выбор по бюджету

Бюджетные решения

На нижнем уровне находятся простые наконечники из латуни с лужением, такие как [1] [2] [10] [8] [3] [4] [5]. Цена минимальна, но сохраняются базовые характеристики: соответствие сечению, изолированность, лужение. Компромисс - меньшая пластичность латуни по сравнению с медью, хотя на практике это редко становится проблемой при правильном обжиме. Также в этой группе - крупные упаковки ([33] [21] [34] [35] [22] [36]), где экономия достигается за счёт объёма. Выбор оправдан при большом объёме работ и ограниченном бюджете.

Товары: [1] [2] [10] [8] [3] [4] [5] [33] [21] [34] [35] [22] [36]

Средний сегмент

Здесь преобладают модели из меди, таких как [37] [38] [23] [24] [25] [26] [27] [28]. Медь мягче и лучше поддаётся обжиму, создавая более герметичное соединение. Часто встречаются усовершенствованные конструкции: «Easy Entry» (раструб для удобства заправки жилы), засечки внутри гильзы для лучшего сцепления. Это уже продукт с ориентацией на долговечность и простоту монтажа. Разница в цене по сравнению с бюджетными моделями составляет более 15% - она оправдана материалом и детализацией конструкции.

Товары: [37] [38] [23] [24] [25] [26] [27] [28]

Высокий ценовой сегмент

В эту группу попадают силовые наконечники ([30] [31] [32]), работающие с сечениями от 35 до 150 мм кв.. Они изготавливаются из массивной медной трубы, требуют специального инструмента для обжима и используются в энергетических сетях. Здесь цена определяется весом материала и технологией производства. Выбор обязателен при работе с высокими токами - никаких компромиссов по безопасности и нагреву быть не может.

Товары: [30] [31] [32]

Выводы

Если нужно подключить провод 0.5-1.5 мм кв. к винту Ø3.2 мм - смотрите [1] [3]. Для сечения 4-6 мм кв. и отверстия 8.4 мм - [7]. При необходимости частого демонтажа - выбирайте вилочные модели: [29] [4]. Для ответственных соединений с проводами 10 мм кв. и выше - обращайте внимание на силовые наконечники: [31] [32]. Если планируется масштабный монтаж - выгоднее покупать упаковки: [35] [22]. Для средних нагрузок и хорошего срока службы - предпочтительны медные наконечники: [38] [25].
