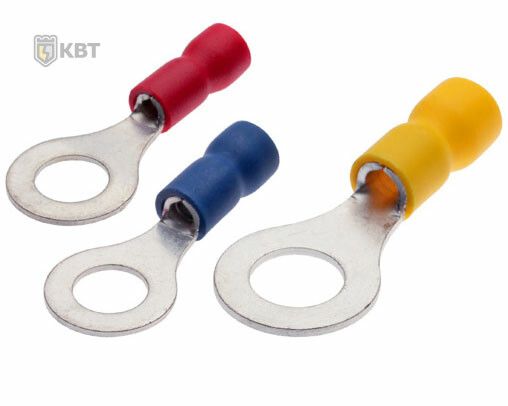

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 серия ПРОФИ - 47477 КВТ

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 от бренда КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 2,5 мм2 и последующего крепления к клеммам оборудования через винтовое соединение. Артикул 47477 соответствует серии НКИ - наконечникам с ПВХ-изоляцией, рассчитанным на работу в условиях повышенной влажности и вибраций.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 используется для оконцевания гибких многопроволочных медных проводов перед подключением к клеммным колодкам, автоматическим выключателям, контакторам и другому электрооборудованию. Применяется там, где требуется устойчивый контакт, предотвращение расплетения жил и безопасная работа при вибрациях. Подходит для установки в щитах, на станках, конвейерах, системах управления и других промышленных объектах.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия: 4 мм
• Номинальный ток: 27 А
• Номинальное напряжение: 1000 В (по данным характеристик); 690 В - согласно описанию производителя; рекомендуется использовать в сетях до 690 В
• Материал наконечника: медь марки М1 с электролитическим лужением
• Материал изоляции: самозатухающий ПВХ пластикат, класс горючести V-0 по UL94
• Рабочая температура: от –10 C до +75 C
• Цвет изоляции: синий
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Нормативный документ: ТУ 3424-001-59861269-2004
• Метрический размер резьбы: M4

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 совместим с проводами из меди, состоящими из множества тонких жил. Для монтажа применяется специальный пресс-клещи с матрицей, подходящей для опрессовки наконечников типа НКИ. Важно: опрессовка выполняется **поверх** изолирующей манжеты - это обеспечивает герметичность и механическую прочность. Диаметр отверстия 4 мм позволяет закрепить наконечник на болт или винт M4. Убедитесь, что сечение провода точно соответствует 2,5 мм2 - использование более толстых или тонких проводов снижает надёжность соединения.

Особенности конструкции

• “Easy Entry”: раструб из ПВХ облегчает введение многопроволочной жилы - не требует точной ориентации провода.
• Поперечные засечки внутри трубной части усиливают захват жилы и предотвращают её проскальзывание.
• Незаваренный стыковой шов на корпусе повышает долговечность при циклических нагрузках.
• Расширенный диапазон опрессовки допускает компенсацию небольших отклонений в диаметре жилы.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает горение после удаления источника пламени. Температурная стойкость до +75 C соответствует требованиям для большинства промышленных условий. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие отечественным нормам качества. Лужёное покрытие защищает медь от окисления, продлевая срок службы контакта.

Преимущества

• Защита от расплетения жил благодаря плотному опрессованному соединению.
• Электроизоляция исключает случайные замыкания между соседними клеммами.
• Лужёная медь обеспечивает низкое переходное сопротивление и устойчивость к коррозии.
• Синий цвет изоляции упрощает визуальную идентификацию сечения провода в сложных сборках.
• Кольцевая форма позволяет легко фиксировать наконечник винтом без необходимости в дополнительных элементах.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна плохая опрессовка и риск разрушения жилы.
• Запрещено применять при температурах выше +75 C - изоляция теряет форму и прочность.
• Напряжение свыше 690 В не рекомендовано, хотя указано 1000 В - реальная безопасность зависит от материала изоляции и условий эксплуатации.
• Не следует использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - ПВХ может деформироваться.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в распределительном щите.
• Оконцевание проводов питания на клеммах частотного преобразователя.
• Монтаж заземляющих проводников в промышленных станках.
• Соединение проводов с клеммными колодками в системах автоматизации (PLC, реле).

Практические советы

• Перед опрессовкой проверьте, чтобы все жилы провода вошли полностью в трубчатую часть наконечника - не должно быть торчащих концов.
• Используйте пресс-клещи с правильной матрицей - для НКИ 2.5–4 типична матрица “B” или “M4”. Неправильная матрица вызывает трещины в изоляции или слабый контакт.
• Проверяйте качество опрессовки: после сжатия наконечник не должен свободно двигаться на проводе, а изоляция должна сохранять целостность.
• При работе в условиях высокой влажности или перепадов температур используйте этот наконечник вместо неизолированных аналогов - он лучше защищён от коррозии.
• Артикул 47477 - единственный вариант в серии НКИ с сечением 2,5 мм2 и отверстием M4. Не путайте с другими моделями, даже если они кажутся похожими.
