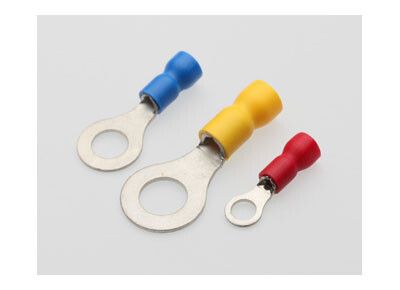

Наконечник кабельный кольцевой изолированный НКИ 2.5-5 серия ПРОФИ - 47478 КВТ

Наконечник кабельный кольцевой изолированный НКИ 2.5-5 от бренда КВТ - это надёжное решение для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2. Применяется там, где требуется безопасное и долговечное соединение через винтовые клеммы, особенно в условиях повышенной влажности или колебаний температуры.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 2.5-5 предназначен для оконцевания гибких многопроволочных медных проводов методом опрессовки. После установки он позволяет securely закрепить провод в клеммах электрооборудования с помощью болта или винта. Подходит для использования в распределительных щитах, панелях управления, силовых контакторах, автоматических выключателях и других устройствах с винтовыми зажимами.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2
• Диаметр отверстия: 5 мм (соответствует метрической резьбе M5)
• Материал наконечника: медь марки М1
• Покрытие: электролитическое лужение - улучшает проводимость и защищает от коррозии
• Материал изоляции: самозатухающий ПВХ пластикат класса горючести V-0 по UL94
• Цвет изоляции: синий
• Номинальное напряжение: 1000 В (по данным характеристик); в описании указано 690 В - рекомендуется использовать в сетях до 690 В переменного тока
• Номинальный ток: 27 А
• Рабочий температурный диапазон: от -10 C до +75 C
• Способ монтажа: опрессовка специальными клещами
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 2.5-5 совместим с винтами и клеммами стандарта M5. Для монтажа используется опрессовка - не требует пайки. Важно: опрессовка выполняется **поверх** изолирующей манжеты, что исключает повреждение изоляции при деформации. Устройство имеет расширенный диапазон сечений (1,5–2,5 мм2), поэтому один тип наконечника подходит для двух стандартных сечений проводов.

Особенность конструкции «Easy Entry» - раструбная форма входа в трубную часть, которая облегчает введение многопроволочной жилы даже при слегка рассыпающихся концах. Внутренние засечки обеспечивают лучшее сцепление с жилой, предотвращая её выскальзывание.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ (класс V-0 по UL94), что снижает риск распространения пламени при перегреве. Температурная стойкость до +75 C соответствует требованиям для большинства промышленных условий. Лужёное покрытие обеспечивает устойчивость к окислению и сохраняет хорошую проводимость при длительной эксплуатации. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие российским нормам качества.

Преимущества

• Одна модель заменяет два типа наконечников благодаря широкому диапазону сечений (1,5–2,5 мм2)
• Раструбная форма «Easy Entry» ускоряет монтаж и снижает вероятность повреждения жилы
• Засечки внутри трубки усиливают механическую связь между проводом и наконечником
• Лужёная медь обеспечивает стабильный контакт и долгий срок службы
• Синяя изоляция визуально отличает наконечники от других цветов, упрощая идентификацию
• Не требует пайки - монтаж быстрый и не нуждается в дополнительном оборудовании, кроме опрессовочных клещей

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен плохой контакт и разрушение жилы при опрессовке
• Максимальное рабочее напряжение в реальных условиях - 690 В, хотя заявлено 1000 В; не следует применять в высоковольтных цепях выше этого значения
• Не подходят для внешних установок без защиты от осадков - изоляция не предназначена для постоянного воздействия воды или УФ-излучения
• Работают только при температуре не ниже -10 C - при более низких температурах ПВХ становится хрупким
• Не допускается повторное использование после демонтажа - опрессованная трубка теряет герметичность и механическую целостность

Примеры использования

• Подключение медных проводов к клеммным колодкам в распределительных щитах
• Соединение проводов с клеммами тепловых реле, магнитных пускателей и автоматических выключателей
• Оконцевание проводов в системах управления станками, конвейерами и другим промышленным оборудованием
• Монтаж в электронных шкафах с ограниченным пространством - компактная форма и изоляция позволяют плотно укладывать провода

Практические советы

• Выбирайте опрессовочные клещи с матрицей, соответствующей размеру НКИ 2.5-5 - используйте матрицу для 5 мм диаметра и сечения 1,5–2,5 мм2
• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - слишком длинный конец провода может выступать и нарушать контакт
• Проверьте качество опрессовки: после сжатия трубка должна равномерно обжать жилу, без трещин и видимых пробоин изоляции
• Не затягивайте винты в клемме сверх меры - максимальный момент для M5 составляет около 1,2 Нм
• Храните наконечники в сухом месте - даже лужёное покрытие может окисляться при высокой влажности
• При использовании в агрессивных средах (например, на производствах с химическими парями) дополнительно проверяйте состояние контактов каждые 6–12 месяцев
