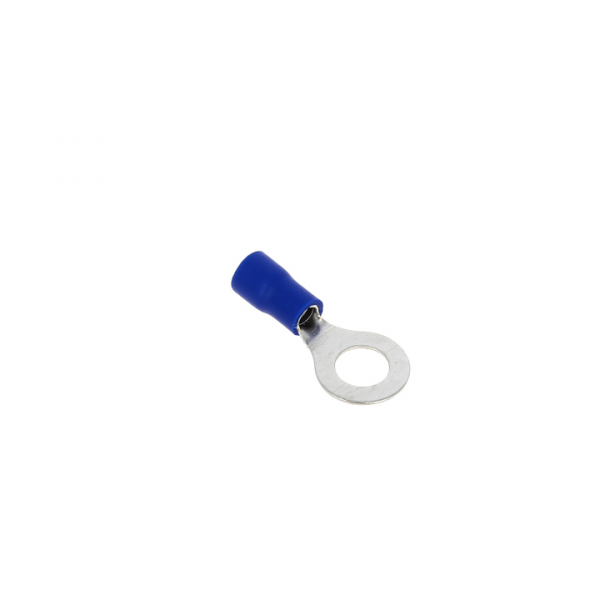

Наконечник кольцевой изолированный НКИ 2-5 (50шт.) EKF PROxima | nki-2-5n

Наконечник кольцевой изолированный НКИ 2.5-5 (50 штук) от EKF PROxima предназначен для надёжного оконцевания многопроволочных медных проводов сечением 1–2,5 мм². Этот тип наконечника обеспечивает прочное и безопасное соединение через винтовые зажимы, что делает его идеальным решением для стационарной установки в распределительных щитах, панелях управления и другом оборудовании.

Назначение и область применения

Наконечник кольцевой изолированный НКИ 2.5-5 используется для оконцевания гибких многопроволочных медных проводов перед подключением к винтовым клеммам. Подходит для стационарных соединений, где требуется высокая механическая устойчивость и долговечность контакта. Применяется в силовых цепях с напряжением до 690 В и током до 27 А.

Технические характеристики

• Номинальное сечение провода: 1–2,5 мм²
• Внутренний диаметр кольца: 2,3 мм
• Диаметр отверстия (наружный): 5 мм
• Наружный диаметр изоляции: 4,5 мм
• Максимальный допустимый ток: 27 А
• Рабочее напряжение: до 690 В
• Материал проводника: медь, лужёная
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Температурный диапазон: от –40 °C до +80 °C
• Конструкция: короткая, оптимизирована для компактной установки
• Способ монтажа: опрессовка специальными клещами
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник кольцевой изолированный НКИ 2.5-5 совместим с многопроволочными медными проводами, в том числе с лаковой изоляцией — он не повреждает её при опрессовке. Для монтажа необходимы специальные опрессовочные клещи с матрицей под сечение 2,5 мм². Убедитесь, что диаметр винта в клемме соответствует внутреннему диаметру кольца (2,3 мм) — это гарантирует плотную посадку без люфта. Не используйте для однопроволочных жил — они требуют других типов наконечников.

Безопасность и стандарты

Изолированный корпус из ПВХ защищает от случайного прикосновения к токоведущим частям. Лужёное покрытие снижает риск окисления меди, продлевая срок службы контакта. Соответствует требованиям к безопасности для электромонтажа в условиях промышленного оборудования. Гарантия 84 месяца подтверждает соответствие качественным стандартам производства EKF PROxima.

Преимущества

• Изоляция предотвращает замыкание между соседними клеммами
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии
• Синий цвет изоляции позволяет легко идентифицировать сечение провода
• Короткая конструкция экономит место в плотно укомплектованных щитах
• Удобен для работы с проводами, имеющими лаковое покрытие — не требует зачистки

Ограничения применения

• Не подходит для однопроволочных (монолитных) жил — возможен разрыв при опрессовке
• Не рекомендован для частых отсоединений — лучше использовать вилочные наконечники НВИ
• Максимальный ток 27 А ограничен материалом и сечением; для больших нагрузок выбирайте наконечники большего сечения
• Не предназначен для внешней установки без дополнительной защиты — ПВХ не выдерживает длительного UV-облучения

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Завершение проводов от терморегуляторов, датчиков и реле в панелях управления
• Соединение проводов с клеммами двигателей, насосов, конвейеров
• Монтаж в системах освещения с использованием многожильных кабелей

Практические советы

• Перед опрессовкой проверьте, чтобы провод полностью вошёл в трубку наконечника — не должно быть торчащих жил
• Используйте клещи с правильным профилем матрицы — некорректная опрессовка снижает надёжность контакта
• При сборке щита учитывайте посадочный диаметр 5 мм — он соответствует стандартному винту M5
• Если нужна частая перестановка — замените НКИ на вилочные наконечники НВИ EKF PROxima
• Храните в сухом месте — хотя изоляция герметична, повышенная влажность может вызвать коррозию контактов при длительном воздействии
