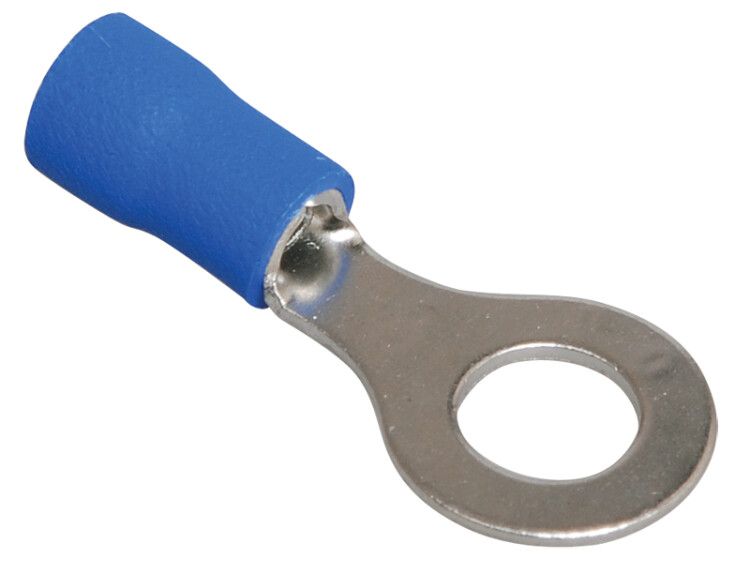

Наконечник НКИ2-5 кольцо 1,5-2,5мм (20 шт) | UNL20-4-D25-4-5 IEK

Наконечник НКИ2-5 кольцо 1,5-2,5мм (20 шт) от IEK предназначен для надёжного оконцевания медных проводов сечением 1,5–2,5 мм2 методом опрессовки. Лужёная медь и синяя изоляция обеспечивают долговечность и удобство идентификации. Артикул unl20-4-d25-4-5 - типовой вариант для сборки силовых цепей с винтовыми зажимами.

Назначение и область применения

Наконечник НКИ2-5 кольцо 1,5-2,5мм (20 шт) применяется для подготовки концов проводов к подключению через винтовые клеммы. Подходит там, где требуется прочное, неослабевающее соединение - например, в распределительных щитах, контакторах, автоматических выключателях, трансформаторах и оборудовании управления.

Технические характеристики

• Номинальное сечение провода: 1,5–2,5 мм2 - подходит для медных одножильных и многожильных проводов указанного диапазона;
• Диаметр отверстия: 5 мм - совместим с винтами M4, M5 и аналогичными креплениями;
• Наружный диаметр кольца: 4,9 мм - обеспечивает плотную посадку в клеммах без люфта;
• Материал: медь - высокая проводимость и термостойкость;
• Покрытие: лужёное - защищает от окисления, снижает переходное сопротивление;
• Изоляция: да, синего цвета - предотвращает случайные замыкания, позволяет легко отличить фазу/нейтраль;
• Способ монтажа: опрессовка - требует специальных клещей, создаёт герметичное соединение;
• Количество в упаковке: 20 штук - хватает для средних проектов;
• Гарантия: 36 месяцев - подтверждает соответствие нормам качества IEK.

Совместимость и монтаж

Наконечник НКИ2-5 кольцо 1,5-2,5мм (20 шт) совместим с любыми винтовыми клеммами, рассчитанными на болты М4–М5. Для установки используйте пресс-клещи с матрицей для сечений 1,5–2,5 мм2. Убедитесь, что жила полностью вошла в трубчатую часть наконечника перед опрессовкой - недостаточное погружение снижает механическую прочность. После монтажа проверьте усилие затяжки: перегрузка может повредить кольцо, слабый момент - вызвать нагрев.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50804 и международным стандартом IEC 60947-7-1. Лужёное покрытие исключает образование оксидов, которые могут привести к перегреву. Изолированная форма снижает риск поражения током при работе под напряжением. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока.

Преимущества

• Удобная синяя изоляция - быстрая визуальная идентификация при обслуживании;
• Высокая надёжность соединения благодаря лужёному меди и точной геометрии кольца;
• Стандартный внешний диаметр 4,9 мм гарантирует совместимость с большинством коммерческих клемм;
• Закрытая форма защиты - минимизирует попадание пыли и влаги внутрь соединения;
• Рассчитан на длительную работу в условиях колебаний температур и вибраций.

Ограничения применения

• Не для алюминиевых проводов - материал медный, возможен гальванический эффект;
• Не рекомендован для частых демонтажей - после нескольких разборок кольцо может деформироваться;
• Не подходит для сверхвысоких нагрузок выше 10 А постоянного тока / 16 А переменного - соблюдайте допустимую мощность провода;
• Требуется обязательная опрессовка; скручивание или пайка не обеспечивают нужной надёжности.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения;
• Присоединение проводов к клеммам теплового реле или магнитного пускателя;
• Обвязка двигателей малой мощности (до 1,5 кВт) в системах автоматизации;
• Создание ответвлений в распределительных коробках с винтовыми зажимами.

Практические советы

• Перед монтажом удалите изоляцию точно на длину трубки наконечника - лишняя изоляция внутри увеличивает сопротивление;
• Выбирайте клещи с регулировкой давления - переопрессовка разрушает медную трубку;
• Проверяйте качество опрессовки: кольцо не должно свободно вращаться на проводе;
• Храните в сухом месте - даже лужёное покрытие может потемнеть при повышенной влажности;
• Артикул unl20-4-d25-4-5 часто заказывают параллельно с другими размерами НКИ2 - комплектация набора экономит время на закупку.
