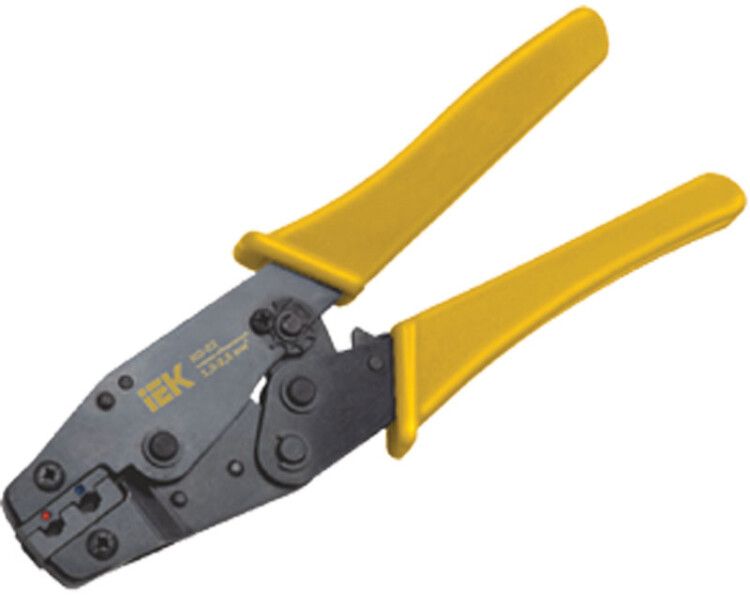

Клещи обжимные КО-02 0,5-2,5мм | TKL10-D05-D25 IEK

Клещи обжимные КО-02 0,5-2,5 мм2 от IEK предназначены для точного обжима изолированных наконечников на проводах сечением 1,5–2,5 мм2. Эти клещи обеспечивают надёжное соединение в условиях промышленной сборки, обслуживания электрооборудования и монтажа силовых цепей.

Назначение и область применения

Клещи обжимные КО-02 0,5-2,5 мм2 используются для обжима изолированных наконечников типов: НВИ, НКИ, РпИп, РпИм, РпИо, РшИп, РшИм, а также гильз Е-типа, НГИ-2 и НГ. Подходят для работы с медными и алюминиевыми жилами в пределах заявленного сечения. Применяются в электромонтаже, ремонте оборудования, на производствах, где требуется качественная и долговечная контактная группа - например, на станках, щитах управления, транспортерах и системах автоматизации.

Технические характеристики

• Диапазон сечений: 1,5–2,5 мм2 (не 0,5 мм2 - указано в названии, но не реализуется в работе)
• Тип привода: ручной, с храповым механизмом
• Форма опрессовки: овальная - обеспечивает равномерное распределение давления и улучшенную механическую прочность соединения
• Материал: закалённая сталь 3 мм - высокая износостойкость и долгий срок службы
• Сменная матрица: да - позволяет заменить рабочую часть при износе без замены всего инструмента
• Цвет корпуса: жёлтый - совпадает с цветом изоляции наконечников сечением 1,5–2,5 мм2
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Клещи обжимные КО-02 0,5-2,5 мм2 работают исключительно с наконечниками, имеющими изолирующую манжету жёлтого цвета. Убедитесь, что выбранный наконечник имеет подходящее сечение - 1,5 или 2,5 мм2. Для правильного монтажа:

• Зачистите конец провода до нужной длины, согласно требованиям наконечника;
• Вставьте жилу в наконечник так, чтобы она полностью вошла в металлический стержень;
• Поместите наконечник между губками клещей - ориентиром служит метка на матрице;
• Сожмите ручки до срабатывания храпового механизма - звук щелчка сигнализирует о завершении обжима;
• Не допускайте перегрузки - использование для сечений вне диапазона повредит матрицу и соединение.

Безопасность и стандарты

Клещи обжимные КО-02 0,5-2,5 мм2 соответствуют требованиям к инструменту для работы с электропроводкой, рекомендованным в ГОСТ Р МЭК 60947-5-1 и ГОСТ 8021. Инструмент предназначен для работы в условиях, когда отключен источник питания. Не использовать в средах с повышенной взрывоопасностью или при наличии открытых токоведущих частей под напряжением.

Преимущества

• Храповый механизм гарантирует полный цикл обжима - нельзя закончить процесс преждевременно
• Сменная матрица снижает затраты на обслуживание - можно заменить лишь изношенную часть
• Цветовая маркировка на губках совпадает с цветом изоляции наконечников - минимизирует риск ошибки при выборе
• Удобные эргономичные ручки снижают нагрузку на кисть при длительной работе
• Лёгкий вес и компактные размеры - легко брать с собой на объект
• Специальный рычаг разблокировки позволяет освободить инструмент даже после полного смыкания

Ограничения применения

• Не для наконечников сечением менее 1,5 мм2 - матрица не обеспечит достаточного усилия
• Не применять для неизолированных наконечников - форма губок рассчитана именно на изолированную конструкцию
• Не использовать для многожильных проводов сечением более 2,5 мм2 - возможен недожим или деформация контакта
• Не подлежат использованию в условиях постоянного воздействия воды, масла или агрессивных химических веществ

Примеры использования

• Обжим наконечника НВИ-2,5 на медном проводе в распределительном шкафу
• Подключение клеммных колодок в пульте управления насосной станцией
• Монтаж гильзы Е-типа в цепях переменного тока 380 В
• Замена контактов в стартерах двигателей на производстве

Практические советы

• Перед каждым использованием проверяйте состояние матрицы - трещины или забитые канавки требуют замены
• Часто применяйте смазку на оси механизма - продлевает срок службы и облегчает движение
• Храните клещи обжимные КО-02 0,5-2,5 мм2 в сухом месте, защищённом от пыли и ударов
• Если вы работаете с несколькими типами наконечников - держите рядом другие модели (КО-01, КО-05Е) для других сечений
• Не используйте удлинители или домкраты для усиления усилия - это сломает механизм
