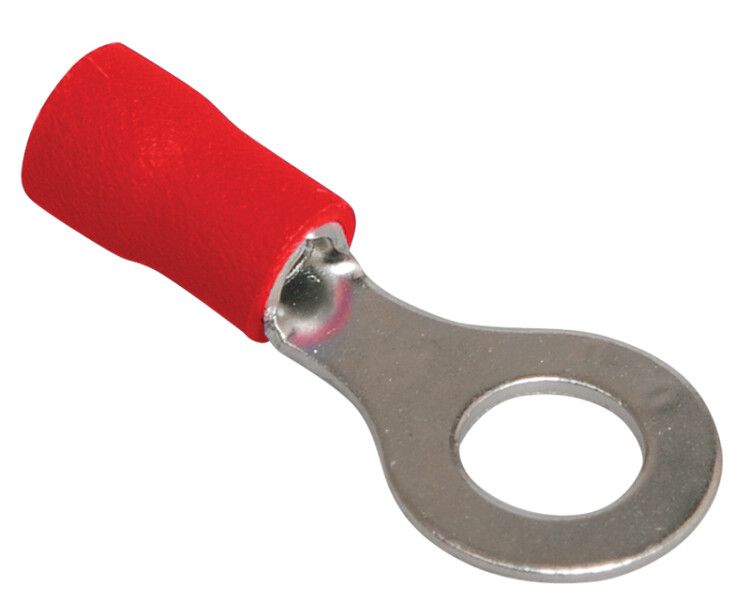

Наконечник кабельный НКИ 1.25-6 красный (100шт) - UNL20-D15-4-6 IEK

Наконечник кабельный НКИ 1,25-6 кольцо 0,5-1,5 мм (100 шт) от IEK предназначен для надёжного оконцевания многожильных медных проводов с помощью опрессовки. Этот тип наконечника применяют там, где требуется прочное и долговечное соединение через винтовые зажимы - например, в распределительных щитах, контакторах или автоматических выключателях.

Назначение и область применения

Наконечник кабельный НКИ 1,25-6 кольцо 0,5-1,5 мм (100 шт) используют для подготовки концов проводов перед подключением к винтовым клеммам. Он предотвращает расслоение жил, снижает риск перегрева и обеспечивает стабильный токовый контакт. Подходит для работы в бытовых, промышленных и коммерческих электроустановках, особенно там, где важна надёжность соединений - в панелях управления, силовой аппаратуре, системах освещения и автоматизации.

Технические характеристики

• Тип: Кольцевой наконечник с изоляцией
• Номинальное сечение кабеля: 0,5–1,5 мм2 - подходит для тонких многожильных проводов
• Диаметр отверстия: 6 мм - совместим с винтами M3–M4
• Наружный диаметр: 4,3 мм - компактная форма для плотной установки
• Материал: Медная трубка с цветным термоусадочным покрытием
• Способ монтажа: Опрессовка специальным клещами
• Цвет: Красный - стандартизированный цвет для обозначения сечения 0,5–1,5 мм2
• Срок службы: До 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник кабельный НКИ 1,25-6 кольцо 0,5-1,5 мм (100 шт) требует использования профессиональных опрессовочных клещей с матрицей для кольцевых наконечников. Перед монтажом зачищают изоляцию провода точно до длины гильзы - не более 8–9 мм. Убедитесь, что все жилы полностью вошли внутрь, тогда опрессовка будет равномерной. После обжатия проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскочить. Для винтовых клемм используйте болты/шпильки диаметром 3–4 мм.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.5.5 и IEC 60947-7-1. Цветовая маркировка соответствует международному стандарту - красный цвет указывает на рабочее сечение 0,5–1,5 мм2. Изолирующая оболочка препятствует случайным замыканиям и повышает безопасность при обслуживании. Продукция сертифицирована для использования в сетях переменного тока до 1000 В.

Преимущества

• Улучшенная теплопроводность благодаря высокой меди - меньше нагрев при нагрузке
• Защита от коррозии: медная часть покрыта антикоррозийным составом
• Герметичная изоляция исключает доступ влаги и пыли к месту соединения
• Чёткая цветовая маркировка позволяет быстро выбрать нужный размер
• Высокая механическая прочность после опрессовки - не деформируется при затяжке винта

Ограничения применения

• Не для одножильных проводов большего сечения - возможен перегрев
• Запрещается использовать без опрессовки; просто вставлять в клемму нельзя
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Не подходит для алюминиевых проводов - материал корпуса совместим только с медью

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Обжим проводов к клеммам контакторов и реле
• Монтаж цепей управления в станках с ЧПУ
• Соединение сигнальных проводов в пультах управления
• Работа с маломощными устройствами автоматики - датчиками, контроллерами

Практические советы

• Выбирайте именно этот вариант, если ваш провод имеет сечение 0,5–1,5 мм2 - другие размеры не подходят даже близко
• Перед опрессовкой удалите изоляцию на 8–9 мм - слишком длинный участок увеличивает вероятность плохого контакта
• Используйте клещи с регулируемым усилием - переобжатие может повредить жилы, недостаточное давление - вызовет люфт
• Храните в сухом месте - хотя есть изоляция, длительное воздействие влаги снижает срок службы
• На одной клемме можно установить максимум два таких наконечника - больше - риск перегрузки и перегрева
