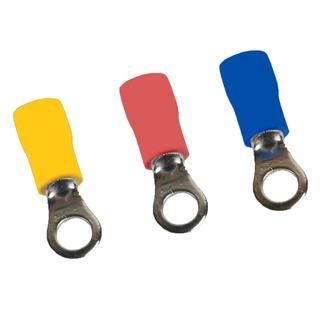

Наконечник кольцевой OptiKit T-K-PVC-1,25-3(100шт) | 278068 КЭАЗ

Наконечник кольцевой T-K-PVC-1,25-3 (упаковка 100 штук) от КЭАЗ Optima предназначен для надёжного соединения медных проводов сечением 0,5–1,5 мм2 с винтовыми зажимами. Лужёная медь и ПВХ-изоляция обеспечивают устойчивость к коррозии и безопасную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Наконечник кольцевой T-K-PVC-1,25-3 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 400 В. Применяется там, где требуется прочное и долговечное соединение через винтовую клемму - например, в распределительных щитах, контакторах, автоматических выключателях, пускателях и на оборудовании с частым обслуживанием.

Технические характеристики

• Тип: кольцевой наконечник
• Номинальное сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия: 3 мм - подходит под винты M3
• Материал гильзы: медь, лужённая - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Изоляция: поливинилхлорид (ПВХ), красного цвета - защищает от случайного замыкания, легко различима
• Форма гильзы: короткая - компактна, удобна при плотном расположении клемм
• Рабочее напряжение: до 400 В
• Диапазон температур: от -40 C до +80 C - подходит для холодных помещений и нагреваемых зон
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник T-K-PVC-1,25-3 совместим с винтовыми клеммами диаметром 3 мм (M3). Для установки:

• Зачистите изоляцию с конца провода на длину, соответствующую глубине гильзы (не более 8–10 мм)
• Вставьте жилу внутрь гильзы так, чтобы она полностью вошла, без торчащих прядей
• Обожмите гильзу специальным инструментом - клещами с матрицей для кольцевых наконечников
• Вставьте кольцо в винтовую клемму и затяните винт до упора - не переусердствуйте, чтобы не деформировать кольцо

Не используйте плоскогубцы для обжима - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник кольцевой T-K-PVC-1,25-3 соответствует требованиям к изоляционным материалам для работы при напряжении до 400 В. Материалы сертифицированы для применения в промышленных системах управления. ПВХ-изоляция не распространяет горение и устойчива к воздействию масла и большинства бытовых химикатов.

Преимущества

• Лужёная поверхность предотвращает окисление меди - продлевает срок службы контакта
• Ярко-красная изоляция позволяет быстро определить тип и сечение провода при визуальном осмотре
• Короткая форма гильзы экономит место в плотно заполненных клеммниках
• Стандартный диаметр 3 мм обеспечивает универсальность - подходит к большинству промышленных клемм
• Упаковка по 100 штук снижает стоимость единицы и удобна для массового монтажа

Ограничения применения

• Не предназначены для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможен перегрев или слабый контакт
• Не подходят для алюминиевых жил - требуются специальные наконечники
• Не рекомендованы для постоянного погружения в воду - хотя IP-класс не указан, ПВХ не является герметичной оболочкой
• Не используются в высокочастотных цепях - из-за паразитной индуктивности кольцевой формы

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой
• Соединение катушек контакторов и реле в панели управления
• Оконцевание проводов питания двигателей малой мощности
• Монтаж сигнальных цепей на конвейерах и станках с частым доступом

Практические советы

• Перед обжимом проверьте соответствие сечения провода - даже небольшое отклонение влияет на качество контакта
• Если провод многожильный - перед обжимом скрутите жилы, чтобы они не выпали из гильзы
• При использовании в условиях вибраций дополнительно закрепите провод хомутом рядом с клеммой - это снизит нагрузку на наконечник
• Храните в сухом месте - длительное воздействие влаги может вызвать помутнение изоляции, хотя её функциональность сохранится
• T-K-PVC-1,25-3 - часть серии OptiKit T/S; совместим с другими элементами этой линейки для унификации сборки
