Наконечник кабельный кольцевой изолированный (НКИ) 61 045 NET-RTI-1.5-4-B50 (уп.50шт) Navigator 61045 20248

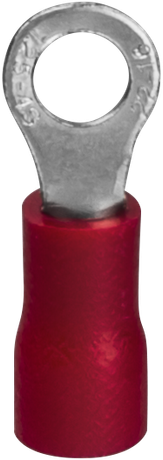

Наконечник кабельный кольцевой изолированный НКИ 1.5-4, красный (50 шт/упак) от бренда Navigator предназначен для надёжного соединения многожильных медных проводов сечением 0,5–1,5 мм2 через опрессовку. Артикулы 61045 и 20248 относятся к серии NET-RTI и подходят для использования в распределительных щитах, пультах управления и других устройствах с напряжением до 380 В.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных медных проводов перед подключением к болтовым зажимам, клеммным колодкам или автоматическим выключателям. Применяется в электромонтажных работах: сборке щитов, подключении двигателей, контакторов, реле, светильников и другого оборудования с требованием прочного и долговечного соединения.

Технические характеристики

• Номинальное сечение кабеля: 0,5–1,5 кв. мм
• Диаметр отверстия: 4,2 мм - подходит для болтов M4
• Наружный диаметр: 4,3 мм - компактная форма для плотной укладки
• Материал контактной части: медь никелированная - высокая проводимость и антикоррозийная защита
• Материал изоляции: ПВХ пластикат самозатухающий - не поддерживает горение
• Рабочее напряжение: до 380 В
• Номинальный ток: 19 А
• Диапазон температур: от –55 C до +105 C - работает в суровых условиях
• Степень защиты IP20 - защита от доступа пальцами и крупными предметами, но не от воды и пыли
• Упаковка: 50 штук в одной упаковке

Совместимость и монтаж

Наконечник НКИ 1.5-4 совместим с любыми инструментами для опрессовки, поддерживающими матрицы под сечение 0,5–1,5 мм2. Для правильного монтажа:

• Зачистите конец провода на длину, равную глубине гильзы наконечника
• Вставьте провод до упора - жилы должны полностью заполнить трубчатую часть
• Обожмите гильзу специальным клещами, не повредив изоляционную манжету
• Не используйте плоскогубцы или другие нештатные инструменты - это снижает надёжность соединения

Подходит для проводов типа ПВ-3, ПВ-1, КГ, а также аналогичных многожильных медных кабелей.

Безопасность и стандарты

Изолированная конструкция соответствует требованиям безопасности при работе с напряжением до 380 В. Самозатухающая изоляция предотвращает распространение пламени при перегреве. Серия NET-RTI прошла внутренние испытания производителя на механическую прочность и термостойкость. Гарантийный срок - 3 года.

Преимущества

• Никелирование меди увеличивает срок службы контакта и препятствует окислению
• ПВХ-изоляция защищает провод от случайных перегибов и механических повреждений
• Ярко-красный цвет позволяет легко идентифицировать фазу L в трёхфазных системах
• Кольцевая форма обеспечивает равномерное давление при затяжке болтом - минимизирует риск деформации
• Высокая термостойкость (+105 C) допускает применение в нагреваемых средах

Ограничения применения

• Не применяйте для одножильных проводов - они плохо фиксируются внутри гильзы
• Не использовать во внешних установках или сырых помещениях - степень защиты IP20 не предусматривает защиту от влаги
• Не допускается использование с алюминиевыми проводами - материал контакта рассчитан исключительно на медь
• Не рекомендован для частых демонтажей - после нескольких разборок контакт может потерять герметичность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Присоединение проводов двигателя к клеммной коробке
• Монтаж цепей управления на пультах станков и конвейеров
• Соединение проводов в осветительных щитах с использованием болтовых клемм

Практические советы

• Выбирайте наконечник по точному значению сечения провода - не берите “на всякий случай” больше, чем требуется
• Перед опрессовкой проверьте соответствие диаметра отверстия (4,2 мм) диаметру болта - чаще всего используется M4
• Для удобства хранения и быстрого поиска храните упаковки по цветам: красный - фаза, синий - ноль, жёлто-зелёный - земля
• Если нужен наконечник для сечения выше 1,5 мм2 - выбирайте модель НКИ 2.5-4 или НКИ 4-5 из той же серии
• Проверяйте качество опрессовки: после монтажа попробуйте слегка потянуть провод - он не должен выскальзывать
