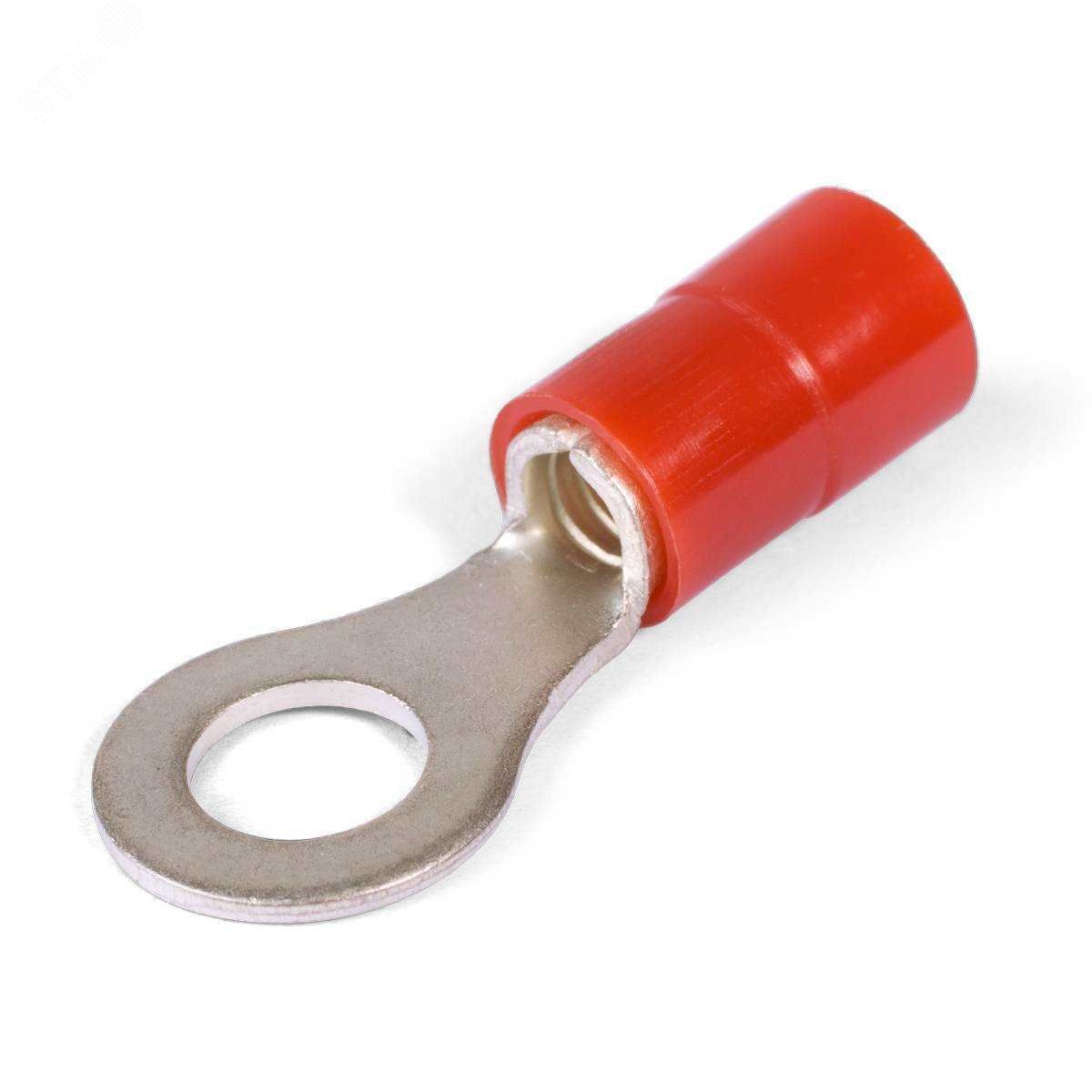

Наконечник кабельный кольцевой изолированный НКИ(н) 1.5-6 серия ПРОФИ - 57907 КВТ

Наконечник кольцевой изолированный НКИ(н) 1,5-6 (100 шт/упак) от бренда КВТ предназначен для надёжного оконцевания медных проводов сечением 0,75–1,5 мм2 с последующим креплением на винтовых клеммах. Этот тип наконечника сочетает изоляцию, улучшенную механическую прочность и удобство монтажа, что делает его подходящим решением для промышленной и распределительной электротехники.

Назначение и область применения

Наконечник кольцевой изолированный НКИ(н) 1,5-6 используется для оконцевания многожильных и одножильных медных проводов методом опрессовки. После установки он крепится к клеммам оборудования через винтовое соединение. Подходит для монтажа в щитах, панелях управления, силовых контактах, автоматических выключателях, контакторах и других устройствах, где требуется безопасное и долговечное соединение.

Технические характеристики

• Номинальное сечение провода: 0,75–1,5 мм2
• Диаметр отверстия: 6 мм
• Материал контактной части: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает проводимость
• Изоляция: да, выполнена из самозатухающего нейлона без галогенов
• Цвет изоляции: красный - визуальное отличие по сечению
• Рабочая температура: от –40 C до +105 C
• Номинальное напряжение: 1000 В (по спецификации); максимальное напряжение: 690 В (по описанию производителя - следует использовать в пределах 690 В)
• Номинальный ток: 19 А
• Способ монтажа: опрессовка
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кольцевой изолированный НКИ(н) 1,5-6 совместим с любыми инструментами для опрессовки, поддерживающими диапазон 0,75–1,5 мм2. Благодаря заваренному стыковому шву на контактной трубке, ориентация наконечника в матрице не важна - можно вставлять любой стороной. Установка выполняется следующим образом:

• Зачистите изоляцию провода на длину, соответствующую длине трубки наконечника
• Вставьте жилу в наконечник - форма раструба «Easy Entry» облегчает ввод многопроволочной жилы
• Произведите опрессовку: инструмент должен сдавливать как металлическую часть, так и изоляционную манжету
• Проверьте качество опрессовки: поперечные засечки внутри трубки должны плотно захватить жилу

Обратите внимание: опрессовка проводника осуществляется поверх изоляционной манжеты - это обеспечивает герметичность и исключает выпадение жилы после деформации.

Особенности конструкции

• Цельнолитая нейлоновая манжета с раструбом «Easy Entry» - позволяет легко ввести многопроволочные жилы даже при сложном расположении
• Поперечные засечки на внутренней стенке трубки - усиливают механическое сцепление с жилой, снижают риск проскальзывания
• Заваренный стык контактной части - гарантирует одинаковое качество опрессовки вне зависимости от положения наконечника в инструменте
• Расширенный диапазон сечений (0,75–1,5 мм2) - один наконечник заменяет два узкоспециализированных, экономя время и запасы

Безопасность и стандарты

Изоляция изготовлена из самозатухающего нейлона без галогенов - при перегреве не выделяет токсичных паров. Это важно для помещений с ограниченной вентиляцией и системами пожарной безопасности. Продукт соответствует требованиям ТУ 3424-001-59861269-2004. Температурный диапазон –40…+105 C позволяет применять наконечник в условиях сурового климата и высокой нагрузки. Однако максимальное рабочее напряжение указано производителем как 690 В - не рекомендуется использовать выше этого значения, несмотря на заявленные 1000 В.

Преимущества

• Высокая надёжность соединения благодаря комбинации лужёной меди и поперечных засечек
• Защита от коррозии - лужёная поверхность сохраняет проводимость даже во влажной среде
• Удобство монтажа - раструб и универсальная ориентация сокращают время установки
• Экономия места - одна модель покрывает два сечения, уменьшая количество типов на складе
• Пожаробезопасность - нейлон без галогенов снижает опасность при возгорании

Ограничения применения

• Не предназначены для алюминиевых проводов - материал контактной части (медь) несовместим с алюминием
• Не допускается использование при напряжении свыше 690 В - несмотря на заявленные 1000 В, реальный предел - 690 В
• Не подходят для частых демонтажей - винтовое крепление рассчитано на постоянное соединение; многократное затягивание может повредить резьбу клеммы
• Требуется точный подбор инструмента для опрессовки - некорректное давление приведёт к плохому контакту или разрыву изоляции

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение проводов с клеммами контакторов и тепловых реле
• Монтаж цепей управления на станках и конвейерах
• Установка в осветительных и промышленных панелях с повышенными требованиями к надёжности

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 0,75–1,5 мм2. Для меньших или больших сечений выбирайте другие модели серии НКИ(н)
• При использовании многожильных проводов - слегка закрутите жилы перед введением в наконечник, чтобы они не рассыпались
• Выбирайте инструмент с матрицей, помеченной для 1,5 мм2 - это обеспечит равномерное сжатие всей контактной области
• Храните наконечники в сухом месте - хотя изоляция термостойкая, длительное воздействие влаги может снизить адгезию
• При комплектации щита - используйте цвет изоляции (красный) как визуальную метку сечения, чтобы ускорить обслуживание
