Наконечник с отверстием под винт и изолир.фланцем, 0,25-1,5мм.кв. 3,6мм. | 2A3P DKC ДКС

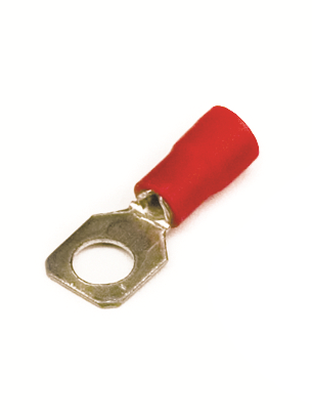

Наконечник кабельный изолированный с отверстием под винт и изолирующим фланцем 0.25-1.5 кв.мм, диаметр отверстия 3.6 мм, красный (уп. 100 шт.) QUADRO, DKC - это компактный и защищённый наконечник для оконцевания многожильных проводов в электрических соединениях. Подходит для работы с кабелями малой мощности, особенно там, где важна безопасность и долговечность контакта. Артикул 2a3p и серия Quadro указывают на стандартизированное исполнение от производителя DKC.

Назначение и область применения

Наконечник QUADRO, DKC используется для оконцевания медных проводов сечением от 0,25 до 1,5 мм2 перед подключением к винтовым клеммам. Применяется в устройствах управления, распределительных щитах, автоматике, бытовых и промышленных аппаратах с напряжением до 600 В. Подходит как для переменного, так и для постоянного тока. Красный цвет изоляции позволяет легко идентифицировать фазу или положительный потенциал в схемах.

Технические характеристики

• Номинальное сечение кабеля: 0,25 – 1,5 мм2
• Диаметр отверстия под винт: 3,6 мм (соответствует метрической резьбе M3)
• Материал контактной части: медь, лужёная поверхность
• Изоляция: поливинилхлорид (ПВХ), красный цвет
• Максимальный допустимый ток: 19 А
• Способ монтажа: опрессовка специальным инструментом
• Форма контактной площадки: кольцевая (не квадратная - уточнено по данным производителя)
• Стандарты: соответствие требованиям UL 94 (класс горючести V0)
• Упаковка: 100 штук в одной единице

Совместимость и монтаж

Наконечник QUADRO, DKC совместим с любыми винтовыми клеммами с резьбой M3. Для установки требуется обжимной инструмент с матрицей, подходящей под сечение 0,25–1,5 мм2. Обжим должен выполняться равномерно - давление должно быть достаточным для деформации гильзы вокруг жилы, но недостаточным для повреждения изоляции. Убедитесь, что жила полностью вошла в гильзу, а изоляция кабеля уперлась в фланец. Наконечник подходит для проводов с лаковой изоляцией - не требует предварительного удаления лакового слоя.

Безопасность и стандарты

Изоляция выполнена из ПВХ, соответствующего классу горючести V0 по UL 94 - материал самозатухающий, не распространяет пламя. Лужёное покрытие снижает риск окисления меди, продлевая срок службы контакта. Соответствие стандартам гарантирует безопасность при работе в условиях повышенной влажности и температурных колебаний.

Преимущества

• Изолирующий фланец предотвращает случайное замыкание на корпус или соседние выводы
• Лужёная медь улучшает проводимость и защищает от коррозии в агрессивной среде
• Зазубрины внутри гильзы усиливают механическую связь с жилой при обжиме
• Красный цвет изоляции ускоряет визуальную проверку и сборку
• Поддержка лакированных жил - экономит время на подготовку провода

Ограничения применения

• Не предназначены для одножильных жестких проводов большого сечения - возможен перегрев
• Работают только с винтами M3; несовместимы с более крупными креплениями (M4 и выше)
• Не рекомендуются для частых демонтажей - многократное затягивание/ослабление винта может повредить резьбу в наконечнике
• Максимальный ток 19 А - не использовать в цепях с нагрузкой свыше этого значения

Примеры использования

• Подключение терморегуляторов и контроллеров в системах отопления
• Соединение проводов в пультах управления станков и конвейеров
• Монтаж сигнальных цепей в автоматических выключателях и реле
• Электромонтаж в бытовой технике - холодильники, стиральные машины
• Обвязка датчиков и исполнительных механизмов в промышленной автоматизации

Практические советы

• Перед обжимом убедитесь, что длина зачищенного провода точно соответствует глубине гильзы - не больше и не меньше
• Используйте обжимной клещи с регулировкой усилия - слишком слабый обжим вызывает плохой контакт, слишком сильный - повреждает жилу
• Проверьте после монтажа: наконечник не должен болтаться на винте, а изоляция должна плотно прилегать к клемме
• Для удобства хранения и выбора - используйте контейнеры с делениями по цветам: красный - фаза, другие цвета - ноль/земля
• Артикул 2a3p - это точный идентификатор для закупки запаса; сохраните его в списках материалов вашей организации
