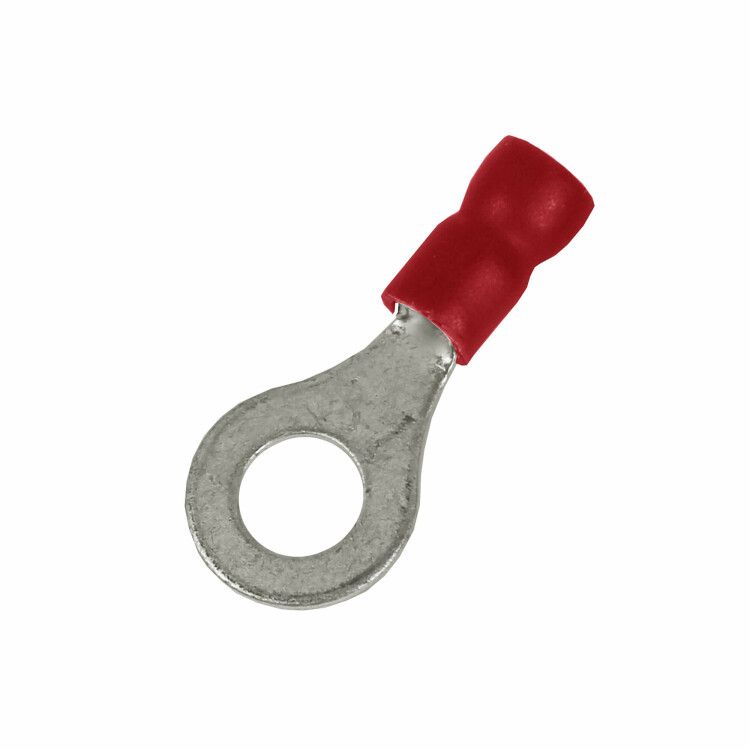

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 0.25-1.5кв.мм М10 d10.5мм (НКИ) (уп.100шт) DKC 2A10P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм М10 (д.10,5 мм) (НКИ) от DKC предназначен для надёжного оконцевания медных жил сечением 0,5–1,5 мм2. Благодаря изолирующему фланцу и лужёной меди, этот наконечник подходит для защиты от коротких замыканий и коррозии в условиях повышенной влажности. Артикул 2a10p-ee-pvc входит в серию Quadro.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многопроволочных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым соединениям с метрической резьбой M10. Применяется в распределительных щитах, на станках, конвейерах, пультах управления и других устройствах, где требуется безопасное и долговечное соединение.

Технические характеристики

• Номинальное сечение жилы: 0,5–1,5 мм2 (совместим с AWG 16)
• Диаметр отверстия: 10,5 мм - соответствует метрической резьбе M10
• Материал контакта: медь М1, лужённая - улучшает проводимость и защищает от окисления
• Материал изоляции: ПВХ пластикат, серый цвет
• Номинальный ток: 19 А
• Способ монтажа: опрессовка специальным инструментом
• Форма контактной площадки: кольцевая
• Соответствует стандарту DIN
• Проклеенный фланец - предотвращает попадание влаги и пыли
• Поддерживает работу с лакированной изоляцией проводов

Совместимость и монтаж

Наконечник совместим с любыми медными жилами - однопроволочными и многопроволочными. Для установки используйте пресс-клещи с матрицей, подходящей для сечения 0,5–1,5 мм2. Обжим должен быть равномерным, чтобы не повредить внутренние зазубрины гильзы. Убедитесь, что провод полностью вошёл в гильзу до упора - благодаря форме EasyEnter это легко сделать даже без точной подготовки жилы. После монтажа проверьте прочность соединения: провод не должен выскальзывать из наконечника.

Безопасность и стандарты

Наконечник соответствует требованиям стандарта DIN, что гарантирует соответствие европейским нормам безопасности. Изолирующий фланец исключает случайное касание токоведущих частей, снижает риск короткого замыкания. Лужёное покрытие препятствует образованию оксидов, сохраняет стабильную проводимость. Наконечник рассчитан на использование в защищённых соединениях - не предназначен для открытой прокладки вне корпуса.

Преимущества

• Форма раструба EasyEnter позволяет легко ввести многопроволочные жилы без перелома или повреждения проводников
• Зазубрины внутри гильзы обеспечивают высокую механическую прочность и надёжный электрический контакт после обжима
• Изолирующий фланец из ПВХ защищает от пробоя и короткого замыкания между соседними клеммами
• Проклейка фланца предотвращает проникновение влаги и пыли в зону соединения
• Лужёная медь продлевает срок службы в агрессивных средах
• Совместимость с лаковой изоляцией - можно использовать с проводами, которые нельзя зачищать до основания

Ограничения применения

• Не применяйте для алюминиевых жил - материал контакта (медь) несовместим с алюминием
• Не допускается использование в открытом воздухе без защитного кожуха - ПВХ не устойчив к длительному UV-облучению
• Максимальное сечение - 1,5 мм2; для больших жил выбирайте другие модели
• Не рекомендован для циклических нагрузок с вибрацией выше среднего уровня - требуются дополнительные контргайки или фиксаторы
• Не подходит для монтажа в помещениях с температурой выше +85 C - ПВХ теряет эластичность

Примеры использования

• Подключение силового кабеля к клеммной колодке в автоматическом щите
• Оконцевание провода питания на входе частотного преобразователя
• Соединение проводов управления с клеммами PLC-модулей
• Монтаж в панелях машинного оборудования с высокой влажностью (например, пищевые производства)
• Замена старых наконечников в существующих системах с резьбой M10

Практические советы

• Перед обжимом убедитесь, что длина зачищенного провода точно соответствует глубине гильзы - слишком длинная жила выступит и может вызвать КЗ
• Проверяйте посадочный диаметр отверстия (10,5 мм): он подходит под винты M10, но не всегда подходит под имперские 3/8" - сверьте шаг резьбы
• При работе с лакированными проводами не зачищайте изоляцию до самого конца - достаточно удалить её на 4–5 мм, чтобы жила вошла в гильзу
• Для массового монтажа используйте автоматические прессы с регулировкой усилия - это повысит качество и скорость работы
• Храните наконечники в сухом месте - хотя они герметичны, длительное воздействие влаги может повлиять на клей фланца
