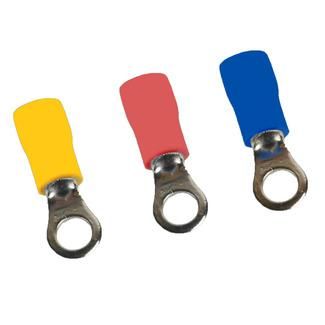

Наконечник кольцевой OptiKit T-K-PVC-1,25-5(100шт) | 278070 КЭАЗ

Наконечник кольцевой T-K-PVC-1,25-5 (упаковка 100 штук) от КЭАЗ Optima предназначен для надёжного соединения медных проводов сечением 0,5–1,5 мм2 с винтовыми зажимами. Лужёная медь и красная PVC-изоляция обеспечивают устойчивость к коррозии и удобство идентификации. Упакованы по 100 штук - оптимально для массового монтажа.

Назначение и область применения

Наконечник кольцевой T-K-PVC-1,25-5 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 400 В. Применяется там, где требуется прочное и долговечное соединение через винтовую фиксацию - например, в распределительных щитах, контакторах, автоматических выключателях, станках и системах управления.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5–1,5 мм2
• Диаметр отверстия: 10 мм - подходит для винтов M5
• Материал: медь с лужёным покрытием - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Изоляция: PVC, красного цвета - защищает от случайного замыкания, обеспечивает визуальную идентификацию
• Рабочая температура: от –40 C до +80 C - подходит для холодных и нагреваемых сред
• Форма гильзы: короткая - компактна, не требует большого радиуса изгиба
• Номинальное напряжение: 400 В
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник кольцевой T-K-PVC-1,25-5 совместим с винтами диаметром 5 мм (M5). Для установки:

• Зачистите изоляцию с конца провода на длину, соответствующую глубине гильзы (не более 9–10 мм)
• Вставьте жилу в гильзу, обожмите специальным инструментом - используйте матрицу для сечений 0,5–1,5 мм2
• Вставьте кольцо в винтовой зажим, затяните до упора - не перетягивайте, чтобы не деформировать кольцо

Не применяйте для алюминиевых проводов. Гильза рассчитана исключительно на медные жилы.

Безопасность и стандарты

Наконечник T-K-PVC-1,25-5 соответствует требованиям к безопасности для низковольтных устройств. Материалы изоляции (PVC) и лужёной меди соответствуют нормам по горючести и термостойкости. Напряжение 400 В позволяет использовать изделие в бытовых и промышленных сетях согласно ГОСТ Р 50030.5.1.

Преимущества

• Лужёное покрытие предотвращает окисление меди - продлевает срок службы соединения
• Красная изоляция легко отличается от других цветов - ускоряет диагностику и обслуживание
• Короткая форма гильзы - меньше места занимает в плотных распределительных коробках
• Высокая механическая прочность - выдерживает вибрации и частые подключения
• Удобная упаковка по 100 штук - экономит время при закупке и хранении

Ограничения применения

• Не предназначены для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможен перегрев или плохой контакт
• Не подходят для алюминиевых или комбинированных жил - риск ослабления соединения
• Не рекомендуются для применений с частыми отключениями под нагрузкой выше 10 А - возможен износ контакта
• Не используются в условиях постоянного воздействия открытого пламени или высоких температур свыше +80 C

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Обжим проводов к клеммам контакторов и реле в пультах управления
• Соединение проводов с заземляющими шинами в промышленном оборудовании
• Монтаж в системах освещения, конвейерах, насосных станциях

Практические советы

• Перед обжимом проверьте соответствие сечения провода - даже небольшое отклонение влияет на качество контакта
• Используйте обжимные клещи с регулировкой усилия - не давите слишком сильно, чтобы не раздавить гильзу
• При работе в сырых помещениях дополнительно проверяйте целостность изоляции после монтажа
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повредить луд
• T-K-PVC-1,25-5 - часть серии OptiKit T/S; совместим с другими элементами этой линейки для унифицированного монтажа
