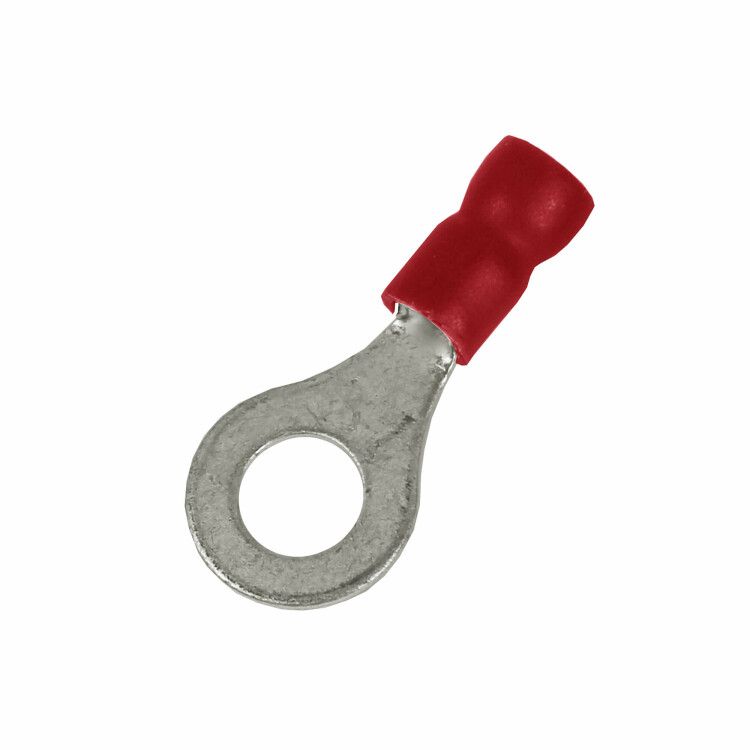

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 0.25-1.5кв.мм М8 d8.4мм (НКИ) (уп.100шт) DKC 2A8P-EE-PVC ДКС

Наконечник с отверстием под винт и изолированной фалангой ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм, М8, диаметр 8,4 мм, НКИ от DKC (ДКС) - это надёжный кабельный наконечник с изоляцией для соединений в распределительных щитах, пультах управления и силовых цепях. Артикул 2a8p-ee-pvc соответствует серии Quadro и предназначен для работы с медными жилами малого сечения.

Назначение и область применения

Наконечник с отверстием под винт и изолированной фалангой ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм, М8, диаметр 8,4 мм, НКИ используется для оконцевания одножильных и многопроволочных медных проводов сечением 0,5–1,5 мм2. Применяется в электрических цепях переменного и постоянного тока до 600 В. Подходит для монтажа в автоматических выключателях, клеммниках, реле, контакторах и других устройствах с винтовыми зажимами М8. Особенно эффективен там, где важна безопасная изоляция и быстрый монтаж - например, в панелях управления, станках, конвейерах и системах автоматизации.

Технические характеристики

• Номинальное сечение жилы: 0,5–1,5 мм2 (соответствует AWG 16)
• Размер резьбы: М8
• Диаметр отверстия: 8,4 мм
• Номинальный ток: 19 А
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, серый цвет
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка
• Изоляция: да, фланец полностью изолирован
• Стандарт: соответствие DIN
• Проклеенный фланец: да - удерживает изоляцию при температурных колебаниях
• Совместим с лакированной изоляцией: да

Совместимость и монтаж

Наконечник с отверстием под винт и изолированной фалангой ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм, М8, диаметр 8,4 мм, НКИ совместим с любыми винтовыми зажимами стандарта M8. Для установки требуется пресс-клещи с матрицей для сечения 0,5–1,5 мм2. Убедитесь, что глубина обжима соответствует рекомендациям производителя - недостаточное давление снижает надёжность контакта, избыточное - повреждает жилу. Кабель предварительно зачищается на длину, равную длине гильзы. Благодаря форме раструба EasyEnter, жила легко вводится даже при наличии множества проволочек - риск перелома минимален. После обжима изолированный фланец закрывает место крепления, исключая случайное касание токоведущих частей.

Безопасность и стандарты

Наконечник с отверстием под винт и изолированной фалангой ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм, М8, диаметр 8,4 мм, НКИ соответствует требованиям DIN, что гарантирует механическую прочность и электрическую безопасность. Изолированный фланец предотвращает пробой между винтом и соседними элементами. Лужёное покрытие замедляет окисление меди, особенно важно в условиях повышенной влажности. Проклеенный фланец сохраняет герметичность при перепадах температур - не отслаивается при нагреве до +105 C. Соответствует нормам безопасности для электроустановок до 600 В.

Преимущества

• Удобный ввод жилы благодаря раструбу EasyEnter - экономит время при работе с многопроволочными проводами
• Зазубрины внутри гильзы обеспечивают высокую плотность контакта после обжима
• Изолированный фланец исключает риск поражения током и короткого замыкания
• Лужёная медь устойчива к коррозии - продлевает срок службы в агрессивной среде
• Проклеенный фланец остаётся целым при термических нагрузках
• Совместим с лакированной изоляцией - можно использовать с проводами типа ПВ-1, ПВ-3

Ограничения применения

Наконечник с отверстием под винт и изолированной фалангой ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм, М8, диаметр 8,4 мм, НКИ не предназначен для:

• Жил большего сечения - свыше 1,5 мм2; возможен слабый контакт или деформация
• Алюминиевых проводов - материал контакта рассчитан только на медь
• Высокотемпературным средам выше +105 C - ПВХ изоляция начинает терять форму
• Частому демонтажу - многократные затяжки винта могут повредить резьбу в наконечнике
• Электроустановкам выше 600 В - не сертифицирован для высоковольтных цепей

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах распределения
• Соединение проводов с клеммами контроллеров PLC в промышленной автоматике
• Монтаж сигнальных цепей в пультах управления станков
• Подключение датчиков и исполнительных механизмов с медными жилами 1,0–1,5 мм2
• Обслуживание оборудования в пищевой и фармацевтической промышленности - лужёная медь устойчива к воздействию моющих средств

Практические советы

• Перед обжимом проверьте, чтобы жила была зачищена точно на длину гильзы - лишний металл выступает и мешает затяжке
• Используйте пресс-клещи с регулировкой усилия - для 0,5–1,5 мм2 нужна точная настройка
• Не используйте плоскогубцы вместо пресса - контакт будет нестабильным
• При использовании в вибрационных средах (например, на станках) дополнительно примените контргайку
• Проверяйте посадочный диаметр винта - он должен быть 8 мм, а не 6 или 10
• Для удобства хранения и поиска - группируйте наконечники по цвету и сечению; серый цвет указывает на класс 0,5–1,5 мм2
