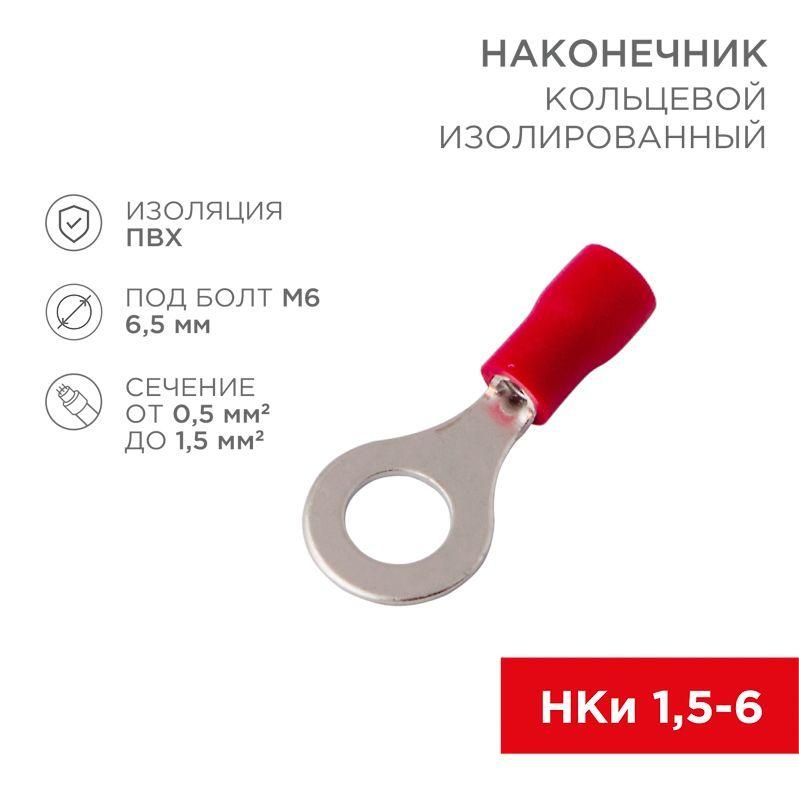

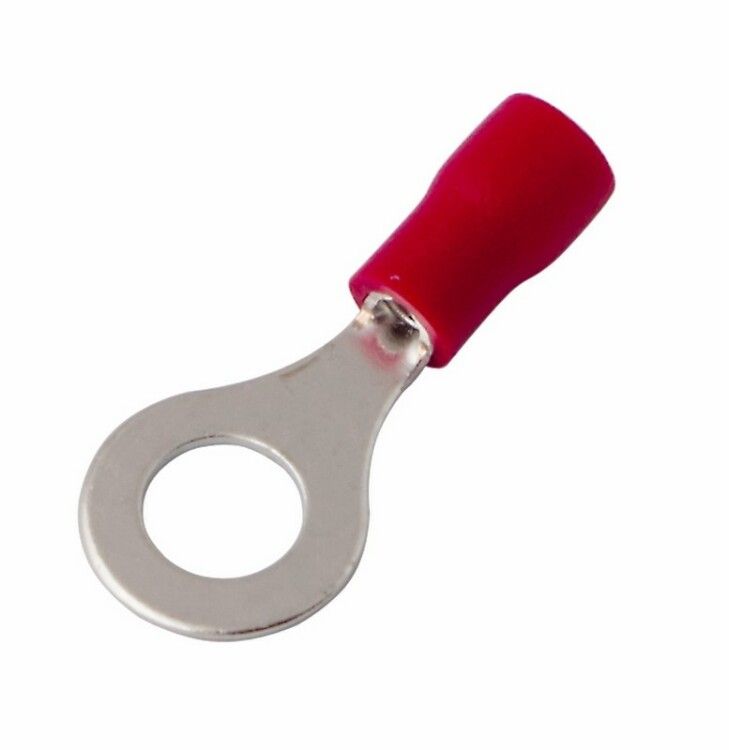

Наконечник кольцевой изолированный 6.5 мм 0.5-1.5 (НКи 1.5-6/НКи 1,25-6) красный | 08-0015 REXANT MEET

Наконечник кольцевой изолированный ø6.5 мм 0.5–1.5 мм2 (НКи 1.5-6 / НКи 1,25-6) красный от Rexant - это готовый соединительный элемент для надёжного и быстрого подключения многожильных медных проводов к винтовым зажимам оборудования. Артикулы 08-0015 и etm08-0015 подходят для задач, где требуется частое отключение и высокая долговечность контакта.

Назначение и область применения

Наконечник кольцевой изолированный ø6.5 мм 0.5–1.5 мм2 (НКи 1.5-6 / НКи 1,25-6) красный применяется для оконцевания многожильных медных проводов перед подключением к винтовым клеммам. Особенно эффективен там, где нужна частая перестановка или обслуживание - например, на подвижном составе, в распределительных щитах, на станках, конвейерах и испытательных стендах. Благодаря изоляции и прочному обжиму снижаются риски замыканий и повреждений жил.

Технические характеристики

• Диаметр отверстия: 6,5 мм - совместим с винтами M3–M4
• Сечение провода: 0,5–1,5 мм2 - оптимизировано для гибких многожильных проводов
• Максимальный ток: 19 А - рассчитан на нагрузки до уровня типичных цепей управления и сигнализации
• Материал контакта: латунь с лужёным покрытием - обеспечивает хорошую проводимость и устойчивость к коррозии
• Изоляция: ПВХ, красная - защищает от случайного касания и механических повреждений
• Конструкция: короткая - удобна для плотной установки в ограниченном пространстве
• Способ монтажа: обжимной - требует специальных клещей, не допускает пайки

Совместимость и монтаж

Наконечник кольцевой изолированный ø6.5 мм 0.5–1.5 мм2 (НКи 1.5-6 / НКи 1,25-6) красный монтируется исключительно обжимом. Обжим выполняется по изоляции - это предотвращает повреждение жил и гарантирует герметичность. Для работ рекомендованы пресс-клещи:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте плоскогубцы или другие инструменты - некорректный обжим приведёт к плохому контакту и перегреву. Убедитесь, что диаметр винта соответствует 6,5 мм - иначе наконечник не закрепится.

Безопасность и стандарты

Изоляция выполнена из ПВХ, устойчивого к воздействию масла, бензина и влажности. Лужёное покрытие латуни препятствует окислению, что важно в условиях повышенной влажности. Продукт не имеет сертификации по ГОСТ/IEC, однако соответствует общепринятым требованиям к промышленным наконечникам. Не применять в средах с постоянным воздействием открытого огня или температурой выше +85 C.

Преимущества

• Ускоряет монтаж - не требует пайки или сложной подготовки провода
• Позволяет многократно отключать и подключать провод без потери качества контакта
• Изолирующий корпус исключает риск короткого замыкания между соседними клеммами
• Лужёная латунь сохраняет проводимость даже в сырых помещениях
• Ярко-красный цвет изоляции упрощает визуальное различение цепей

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при обжиме
• Не выдерживают сверхтоков выше 19 А - не использовать в силовых цепях без защиты
• Запрещено использование в условиях температуры ниже –40 C - ПВХ становится хрупким
• Не подходят для автоматических сборочных линий - требуют ручного обжима
• Не совместимы с винтами менее M3 или более M5 - диаметр отверстия фиксирован

Примеры использования

• Подключение датчиков и реле в электронных шкафах подвижного состава
• Разъёмные соединения на тестовых стендах и учебных лабораториях
• Монтаж цепей управления в пищевой промышленности - благодаря лужению устойчив к мойкам
• Замена старых наконечников в старых щитах при модернизации

Практические советы

• Перед обжимом удалите изоляцию провода точно на длину вставки - не больше и не меньше
• Проверьте, чтобы все жилы были равномерно заполнены внутри наконечника - не должно быть свободных прядей
• После обжима проверните наконечник на винте - он не должен болтаться
• Хранить в сухом месте - хотя лужёный контакт устойчив к влаге, длительное воздействие может вызвать помутнение ПВХ
• Выбирайте этот наконечник, когда нужна надёжность, а не максимальная мощность - для больших токов лучше использовать неизолированные аналоги с большими сечениями
