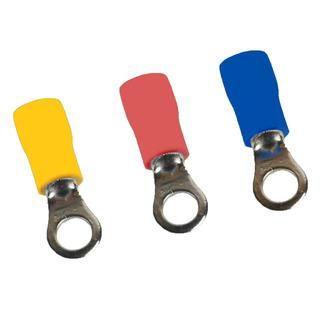

Наконечник кольцевой OptiKit T-K-PVC-1,25-6(100шт) | 278071 КЭАЗ

Наконечник кольцевой T-K-PVC-1,25-6 (упаковка 100 штук) от КЭАЗ Optima предназначен для надёжного соединения медных проводов сечением 0,5–1,5 мм2 с винтовыми зажимами в электрических цепях до 400 В. Упакован по 100 штук, изделие подходит для массового монтажа в щитах, пультах управления и оборудовании.

Назначение и область применения

Наконечник кольцевой T-K-PVC-1,25-6 используется для оконцевания одножильных и многожильных медных проводов перед установкой в винтовые клеммы. Применяется в распределительных щитах, панелях управления, автоматических выключателях, контакторах и других устройствах, где требуется прочное и долговечное соединение. Подходит для работы в условиях повышенной влажности, вентиляционных систем, промышленного оборудования и бытовых электросистем.

Технические характеристики

• Тип: кольцевой наконечник с изоляцией
• Номинальное сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия: 6 мм - совместим с винтами M3, M3.5, M4
• Материал контактной части: медь, лужённая поверхность - улучшает проводимость и защищает от окисления
• Изоляция: поливинилхлорид (ПВХ), красный цвет - обеспечивает визуальное отличие и механическую защиту
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от -40 C до +80 C
• Форма гильзы: короткая - компактная конструкция для плотной укладки в ограниченном пространстве

Совместимость и монтаж

Наконечник T-K-PVC-1,25-6 монтируется на провод с помощью опрессовки специальным клещами. После обжатия гильзу вставляют в винтовой зажим с диаметром отверстия 6 мм. Обязательно проверьте соответствие сечения провода - использование провода меньше 0,5 мм2 или больше 1,5 мм2 снижает надёжность соединения. Для многожильных проводов рекомендуется предварительно пропаять конец или использовать наконечник с правильным типом обжима. Цвет изоляции (красный) соответствует стандартному обозначению для проводов сечением 1,5 мм2 - удобен для идентификации.

Безопасность и стандарты

Наконечник кольцевой T-K-PVC-1,25-6 соответствует требованиям к изоляции и теплостойкости для устройств до 400 В. Материалы (медь, ПВХ) не поддерживают горение и устойчивы к воздействию масла и химически активных сред. Соответствует общепринятым нормам безопасности для промышленного и коммерческого электромонтажа.

Преимущества

• Лужёная медь - снижает риск окисления, увеличивает срок службы контакта
• ПВХ-изоляция - защищает от случайного замыкания, не деформируется при температурных колебаниях
• Короткая форма гильзы - экономит место в клеммниках и распределительных коробках
• Упаковка по 100 штук - оптимальна для крупных проектов и серийного монтажа
• Яркий красный цвет - позволяет быстро идентифицировать сечение провода при обслуживании

Ограничения применения

Не применяется для алюминиевых проводов - материал гильзы рассчитан исключительно на медь. Нельзя использовать с винтами диаметром менее 3 мм или более 4,5 мм - возможен люфт или повреждение наконечника. Не предназначены для высокочастотных цепей или импульсных нагрузок свыше 10 А - для таких задач требуются специализированные решения. Не следует применять в условиях постоянного погружения в воду - хотя ПВХ устойчив к влаге, IP-класс защиты не указан и не гарантируется герметичность.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Заводка проводов в клеммы контакторов на конвейерах
• Соединение проводов терморегуляторов и датчиков в HVAC-системах
• Монтаж силовых цепей в станках с ЧПУ и панелях управления

Практические советы

• Выбирайте наконечник строго по сечению провода - перегрузка или недогрузка вызывают нагрев и выход из строя
• Обжимайте только профессиональными клещами с матрицей под 6 мм - некачественный обжим приведёт к плохому контакту
• Перед установкой удалите изоляцию точно на длину гильзы - лишняя изоляция мешает плотному прилеганию к клемме
• При использовании в вибрационных средах (например, на насосах) дополнительно закрепите провод хомутом рядом с наконечником
• Храните в сухом месте - даже с ПВХ-изоляцией длительное воздействие влаги может повредить лужёную поверхность
