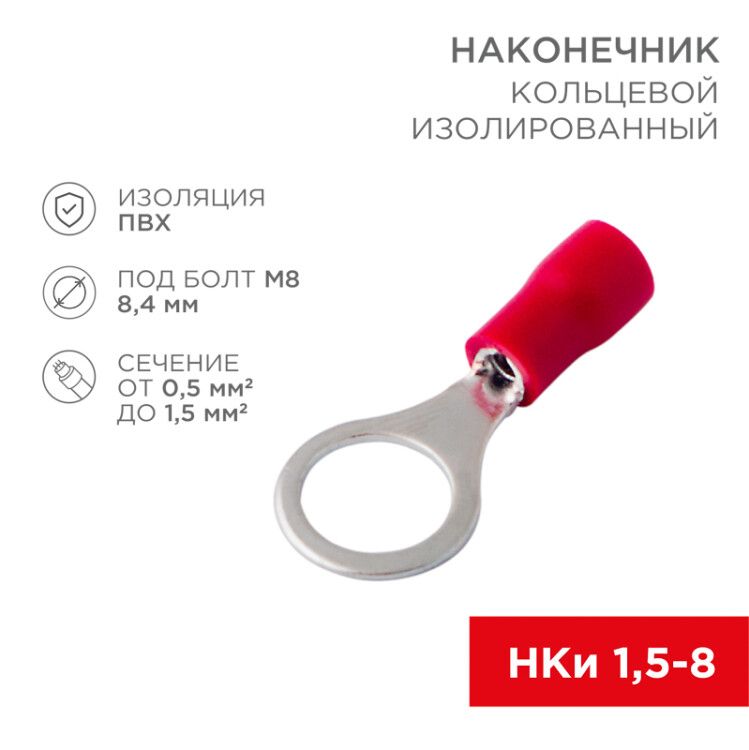

Наконечник кольцевой изолированный 8.4 мм 0.5-1.5 (НКи 1.5-8/НКи 1,25-8) красный | 08-0016 REXANT MEET

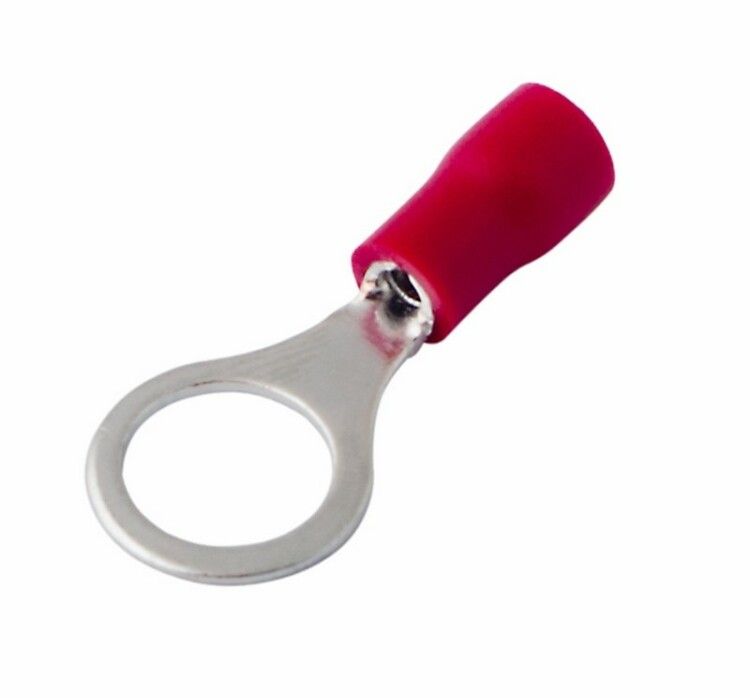

Наконечник кольцевой изолированный ø 8.4 мм 0.5-1.5 мм2 (НКи 1.5-8 / НКи 1,25-8) красный от Rexant - это обжимной контакт для надёжного подключения многожильных медных проводов к винтовым зажимам оборудования. Артикулы 08-0016 и etm08-0016 подходят для слаботочных цепей с током до 19 А.

Назначение и область применения

Наконечник кольцевой изолированный предназначен для оконцевания многожильных медных проводов сечением 0,5–1,5 мм2 перед подключением к винтовым клеммам. Он обеспечивает прочное и долговечное соединение, особенно там, где требуется частое отключение - например, на подвижном составе, станках, распределительных щитах, испытательных стендах и автоматизированных системах.

Технические характеристики

• Форма контактной площадки: кольцевая - позволяет плотно фиксировать винтом в клемме
• Диаметр отверстия: 8,4 мм - совместим с большинством стандартных винтов M4–M5
• Сечение провода: 0,5–1,5 мм2 - оптимально для малых и средних нагрузок
• Максимальный ток: 19 А - безопасная рабочая нагрузка при нормальных условиях
• Материал контакта: латунь с лужёным покрытием - повышает коррозионную стойкость и снижает переходное сопротивление
• Изоляция: ПВХ - защищает от случайного замыкания, выдерживает температуру до +85 C
• Цвет изоляции: красный - стандартизированная цветовая маркировка для быстрой идентификации
• Конструкция: короткая - экономит место в ограниченных корпусах и щитах
• Способ монтажа: обжимной - требует специального инструмента

Совместимость и монтаж

Наконечник кольцевой изолированный (НКи 1.5-8 / НКи 1,25-8) монтируется исключительно методом обжима. Для качественного соединения используйте пресс-клещи, соответствующие типу изоляции:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не применяйте универсальные клещи или плоскогубцы - это приведёт к плохому контакту, перегреву или разрушению изоляции. Обжим выполняется поверх изоляционной части, чтобы не повредить внутренний металлический контакт.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности при работе с низковольтными сетями. Лужёное покрытие предотвращает окисление латуни, что важно при эксплуатации во влажной среде. Изоляция из ПВХ не распространяет горение и устойчива к механическим воздействиям. Однако продукт не сертифицирован по ГОСТ Р МЭК 60947-7-1 - рекомендован для внутрисистемного использования, а не для официальной установки в силовые шкафы по нормам ПУЭ без дополнительной проверки.

Преимущества

• Стабильный контакт благодаря лужённому латунному наконечнику - меньше нагрева и потерь энергии
• Изолирующий кожух предотвращает случайное касание токоведущих частей
• Красный цвет легко отличается от других цветов - удобство при обслуживании и диагностике
• Короткая форма позволяет использовать в плотно укомплектованных щитах и на движущихся элементах
• Рассчитан на многократное подключение/отключение - идеален для тестирования и сервисного обслуживания

Ограничения применения

• Не предназначена для одножильных жестких проводов - возможен разрыв жил при обжиме
• Максимальный ток 19 А - нельзя применять в цепях выше этого значения
• Не рассчитана на постоянное погружение в жидкости - хотя лужение защищает от влаги, сама изоляция ПВХ не имеет IP-класса защиты
• Не подходит для высоких температур (>85 C) - риск деформации изоляции
• Не используется в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Подключение датчиков и исполнительных механизмов на железнодорожном подвижном составе
• Зажимы клеммных колодок в пультах управления станков ЧПУ
• Подключение термореле, контакторов и реле времени в распределительных щитах
• Сборка временных испытательных цепей в лабораториях
• Монтаж освещения и вентиляции в помещениях с повышенной влажностью (бассейны, теплицы)

Практические советы

• Перед обжимом удалите изоляцию провода точно на длину гильзы - слишком длинная жила может выступать и вызывать замыкание
• Выбирайте провод сечением строго в диапазоне 0,5–1,5 мм2 - меньшее сечение плохо обжимается, большее - не помещается
• Проверьте после обжима: металл должен плотно охватывать жилы, изоляция не должна треснуть или сместиться
• Если нужна более высокая степень защиты - комбинируйте этот наконечник с термоусадкой или трубчатыми изоляторами
• Артикулы 08-0016 и etm08-0016 - один и тот же продукт от Rexant; различаются лишь номера поставщика
